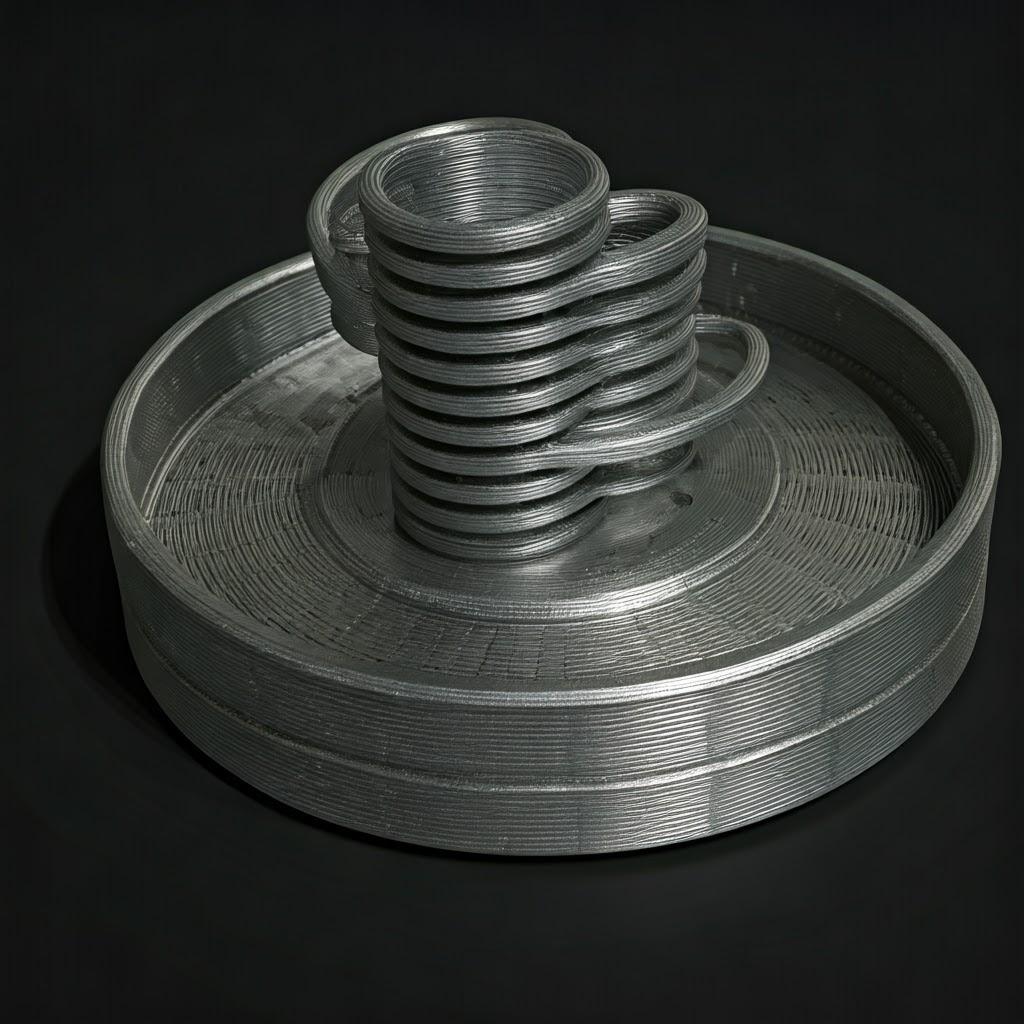

Introducción: Revolución en la gestión térmica de naves espaciales con carcasas de tubos de calor impresas en 3D

La frontera final presenta desafíos sin precedentes, entre los que destaca la gestión de temperaturas extremas. Las naves espaciales, ya sea que orbiten la Tierra, exploren planetas distantes o transporten tripulaciones humanas, operan en entornos donde las temperaturas pueden oscilar cientos de grados Celsius entre la luz solar directa y la sombra. La gestión térmica eficaz no es solo deseable; es fundamental para la misión. La electrónica sensible, los instrumentos ópticos, los sistemas de propulsión y el soporte vital dependen de mantener temperaturas de funcionamiento estables. No hacerlo puede provocar una degradación del rendimiento, fallos en los componentes y, en última instancia, la pérdida de la misión. Entre las sofisticadas herramientas empleadas en los Sistemas de Control Térmico (TCS) de las naves espaciales, los tubos de calor destacan por su eficiencia y fiabilidad en la transferencia pasiva de grandes cantidades de calor a distancias significativas con una caída de temperatura mínima. Sin embargo, la integración eficaz de estos tubos de calor a menudo requiere carcasas o cubiertas complejas que proporcionen soporte estructural, protección e interfaces térmicas optimizadas. Tradicionalmente, la fabricación de estas carcasas implicaba complejos ensamblajes de múltiples piezas, un mecanizado extenso a partir de materiales de palanquilla o intrincados procesos de soldadura fuerte, métodos a menudo limitados por restricciones geométricas, largos plazos de entrega y un importante desperdicio de material.

Entra la fabricación aditiva (AM) de metales, comúnmente conocida como metal Impresión 3D. Esta tecnología transformadora está cambiando rápidamente la forma en que los ingenieros diseñan y fabrican componentes para las aplicaciones más exigentes, incluida la aeroespacial. Al construir piezas capa por capa directamente a partir de modelos digitales utilizando polvos metálicos de alto rendimiento, la AM desbloquea una libertad de diseño sin precedentes. Esto permite la creación de carcasas de tubos de calor altamente complejas, ligeras y funcionalmente integradas que antes eran imposibles o prohibitivamente caras de producir. La impresión 3D de metales permite características como canales de refrigeración conformados, estructuras internas intrincadas para un flujo de fluido optimizado (en tubos de calor de bucle o CPL a menudo alojados dentro de carcasas), paredes delgadas para la reducción de masa y diseños consolidados que combinan múltiples funciones en un solo componente. Esto revoluciona no solo el componente en sí, sino también todo el diseño, la integración y el rendimiento del sistema.

Los beneficios se extienden más allá de la mera geometría. La fabricación aditiva facilita la creación rápida de prototipos y la iteración del diseño, lo que acorta significativamente los ciclos de desarrollo, una ventaja crucial en el sector aeroespacial de ritmo rápido. Permite a los ingenieros probar rápidamente múltiples variaciones de diseño, optimizando el rendimiento térmico y la integridad estructural basándose en la simulación y los datos empíricos. Además, la FA puede utilizar materiales avanzados específicamente elegidos por su conductividad térmica, relación resistencia-peso y resistencia en el duro entorno espacial. Esta introducción explora el papel fundamental de las carcasas de tubos de calor en la gestión térmica de las naves espaciales y destaca cómo la impresión 3D de metales se está convirtiendo en una herramienta indispensable para crear soluciones térmicas de alto rendimiento de próxima generación, allanando el camino para misiones espaciales más capaces y ambiciosas. Empresas como Met3dp, con su profunda experiencia en tecnologías de fabricación aditiva de metales y producción de materiales de alta calidad, están a la vanguardia de esta evolución, proporcionando las capacidades necesarias para realizar estos componentes avanzados.

Aplicaciones: ¿Dónde se despliegan las carcasas de tubos de calor impresas en 3D en los sistemas espaciales?

El ámbito de aplicación de las carcasas de tubos de calor impresas en 3D dentro de los sistemas espaciales es amplio y se expande continuamente a medida que la tecnología madura y gana experiencia en vuelo. Su capacidad para ofrecer un rendimiento térmico a medida, la integración estructural y la reducción de masa las hace inestimables en varias plataformas y subsistemas de naves espaciales. Los gestores de adquisiciones e ingenieros que trabajan para proveedores de sistemas de control térmico de naves espaciales, fabricantes de satélites y departamentos de adquisición de componentes aeroespaciales recurren cada vez más a la FA para obtener soluciones que los métodos convencionales no pueden ofrecer de forma eficiente.

Principales ámbitos de aplicación:

1. Plataformas de satélites (LEO, MEO, GEO):
   • Refrigeración de componentes electrónicos: Los satélites están repletos de componentes electrónicos de alta densidad de potencia para cargas útiles de comunicación, unidades de procesamiento de datos y sistemas de distribución de energía. Las carcasas de tubos de calor fabricadas mediante FA pueden diseñarse para adaptarse con precisión a las configuraciones de los componentes electrónicos, extrayendo el calor de forma eficiente y radiándolo al espacio a través de paneles radiadores adjuntos. La impresión 3D permite la integración de elementos de montaje y la optimización de las vías térmicas dentro de la propia carcasa, minimizando la resistencia térmica.
   • Gestión térmica de la batería: Los módulos de batería, especialmente durante los ciclos de carga/descarga, generan una cantidad significativa de calor. Mantenerlos dentro de un estrecho rango de temperatura óptima es crucial para el rendimiento y la vida útil. Las carcasas de FA pueden incorporar estructuras o canales internos complejos (para tubos de calor de bucle) para enfriar uniformemente las matrices de baterías.
   • Estabilidad térmica de la carga útil óptica: Los telescopios y los instrumentos ópticos sensibles requieren una estabilidad térmica excepcional para mantener el enfoque y la alineación. Las carcasas impresas en 3D pueden albergar tubos de calor que controlan con precisión la temperatura de las matrices de detectores, las lentes y los montajes estructurales, utilizando a menudo materiales con bajos coeficientes de expansión térmica (CTE) o conductividad térmica a medida.
   • Integración estructural: En los satélites pequeños (CubeSats, SmallSats), donde el volumen y la masa están severamente limitados, la FA permite que las carcasas cumplan una doble función: proporcionar gestión térmica a través de tubos de calor y actuando como elementos estructurales primarios o secundarios, puntos de montaje o blindaje contra la radiación.
2. Sondas y vehículos exploradores espaciales:
   • Supervivencia a temperaturas extremas: Las misiones que se aventuran en el espacio profundo o que aterrizan en cuerpos celestes se enfrentan a ciclos de calor y frío extremos. Los tubos de calor dentro de encapsulados de FA robustos ayudan a gestionar estos cambios de temperatura, manteniendo los sistemas críticos operativos durante los largos tránsitos o las duras condiciones de la superficie (por ejemplo, manteniendo los componentes electrónicos calientes durante las noches lunares o los inviernos marcianos).
   • Mecanismos de despliegue de radiadores: Los encapsulados podrían integrarse con mecanismos que despliegan superficies de radiadores más grandes, utilizando tubos de calor para transportar el calor residual de manera eficiente a estos elementos desplegables. La FA permite bisagras e interfaces estructurales complejas y ligeras dentro del encapsulado.
   • Control térmico de instrumentos: Los instrumentos científicos suelen tener requisitos de temperatura muy específicos y estables. Los encapsulados de FA diseñados a medida que albergan tubos de calor garantizan un control térmico preciso para espectrómetros, cámaras y sensores, lo que permite la recopilación precisa de datos.
3. Naves espaciales tripuladas y estaciones espaciales:
   • Sistemas de soporte vital: Los sistemas de control ambiental y soporte vital (ECLSS) implican la gestión del calor generado por los equipos y los ocupantes. Los conjuntos de tubos de calor con carcasas de fabricación aditiva (AM) contribuyen a una eficiente eliminación del calor, manteniendo un entorno habitable.
   • Refrigeración de aviónica: Los complejos conjuntos de aviónica que controlan los sistemas de navegación, guía y comunicación requieren una gestión térmica robusta. Las carcasas AM conformes integradas con tubos de calor proporcionan soluciones de refrigeración eficientes dentro de bahías de aviónica densamente empaquetadas.
   • Módulos de experimentos: Los experimentos científicos realizados en microgravedad a menudo requieren un control preciso de la temperatura. Las carcasas AM pueden construirse a medida para hardware de experimentos específicos, integrando tubos de calor para condiciones térmicas estables.

Contexto B2B y palabras clave:

Para las empresas que operan en la cadena de suministro aeroespacial, la comprensión de estas aplicaciones es clave. Las palabras clave relevantes para las interacciones B2B incluyen:

• Proveedor de soluciones de gestión térmica aeroespacial
• Fabricante de componentes para naves espaciales
• Adquisición de sistemas de control térmico para satélites
• Fabricación de ensamblajes de tubos de calor personalizados
• Fabricación aditiva para estructuras aeroespaciales
• Recintos térmicos de alto rendimiento B2B
• Suministro de componentes aptos para el espacio
• Servicios de impresión 3D en metal para satélites
• Proveedor de componentes aeroespaciales ligeros

La tendencia es clara: a medida que las naves espaciales se vuelven más potentes y las misiones más ambiciosas, las exigencias en los sistemas de control térmico se intensifican. Los enfoques de fabricación tradicionales a menudo luchan por satisfacer los requisitos de complejidad, rendimiento y optimización del peso. La impresión 3D en metal ofrece una alternativa poderosa, que permite el diseño y la producción de recintos de tubos de calor que se adaptan específicamente a los desafíos únicos de cada misión espacial. Esta capacidad posiciona a la FA como un habilitador crítico para la exploración y comercialización espacial futuras, lo que hace que los socios competentes en esta tecnología sean muy solicitados por los principales contratistas e integradores de sistemas aeroespaciales.

¿Por qué la fabricación aditiva de metales para recintos de tubos de calor?

La decisión de utilizar la fabricación aditiva de metales para producir recintos de tubos de calor en sistemas espaciales se deriva de una confluencia de ventajas convincentes que abordan directamente las limitaciones de los métodos de fabricación tradicionales como el mecanizado, la fundición o el ensamblaje complejo de soldadura fuerte/soldadura. Estos beneficios se traducen en mejoras tangibles en el rendimiento, el peso, el costo y el tiempo de desarrollo, lo que convierte a la FA en una opción cada vez más preferida para las soluciones de fabricación aeroespacial y la fabricación de componentes avanzados.

Comparación: FA de metales frente a la fabricación tradicional para recintos de tubos de calor

Característica	Fabricación tradicional (mecanizado, soldadura fuerte, fundición)	Fabricación aditiva de metales (LPBF, SEBM)	Ventaja para los recintos de tubos de calor (espacio)
Complejidad del diseño	Limitado por el acceso a herramientas, ángulos de inclinación, métodos de unión. Características internas complejas difíciles/imposibles.	Geometrías altamente complejas, canales internos intrincados, formas conformes, formas orgánicas fácilmente alcanzables.	Permite vías térmicas optimizadas, canales de fluidos integrados (LHP/CPL), diseños conformes que se ajustan a espacios reducidos, rendimiento térmico mejorado.
Consolidación de piezas	A menudo requiere múltiples componentes ensamblados (soldadura fuerte, soldadura, sujetadores), lo que aumenta el recuento de piezas, el peso y los posibles puntos de falla.	Capacidad de imprimir componentes complejos y multifuncionales en una sola pieza.	Reducción del número de piezas, menor mano de obra de montaje, disminución del peso, mayor fiabilidad (menos uniones), cadena de suministro simplificada.
Aligeramiento	Los procesos de eliminación de material pueden ser derrochadores. El grosor de la pared está limitado por las restricciones del mecanizado. Es difícil lograr una topología óptima.	El material se añade sólo donde es necesario. Permite la optimización de la topología, las estructuras reticulares, las paredes finas, reduciendo la masa de forma significativa.	Crítico para las aplicaciones espaciales, donde los costes de lanzamiento son elevados (miles de dólares por kg). Mayor capacidad de carga útil o menores requisitos para el vehículo de lanzamiento.
Utilización del material	Los métodos sustractivos (mecanizado) generan importantes residuos de material (virutas). La fundición tiene residuos de compuertas/mecanismos de alimentación.	El proceso aditivo utiliza material principalmente para la propia pieza. La reutilización del polvo minimiza los residuos (aunque se utiliza algo de material de soporte).	Más sostenible, reducción de los costes de las materias primas, especialmente importante para las aleaciones de grado aeroespacial, que son caras.
Plazo de entrega (creación de prototipos)	Requiere herramientas, fijaciones y procesos de varios pasos. La iteración es lenta y costosa.	Fabricación digital directa (CAD-a-pieza). Es posible la creación rápida de prototipos y la iteración del diseño en cuestión de días/semanas.	Acelera los ciclos de desarrollo, permite realizar pruebas y optimizar los diseños térmicos más rápidamente, y responder más rápidamente a los cambios de diseño.
Plazo de entrega (producción)	Puede ser eficiente para grandes volúmenes. si existen herramientas. Los tiempos de preparación pueden ser largos para piezas complejas.	Potencialmente más lento el tiempo de construcción por pieza, pero no requiere herramientas. Escalable mediante la adición de máquinas. Más rápido para volúmenes bajos a medios o piezas muy complejas.	Mayor rapidez de vuelo para componentes espaciales únicos o de bajo volumen. Reducción de las necesidades de inventario (fabricación bajo demanda).
Personalización	Altos costes y largos plazos de entrega para piezas personalizadas o de bajo volumen.	Ideal para producir piezas únicas o muy personalizadas de forma rentable.	Permite diseños de envolventes específicos para la misión, adaptados a cargas térmicas, interfaces y restricciones de volumen únicos, sin costes de herramientas prohibitivos.
Rendimiento térmico	Limitado por las geometrías alcanzables y las resistencias de las uniones (en los conjuntos).	Las características internas complejas (aletas, canales) y los diseños conformes optimizan la transferencia de calor. Reducción de la resistencia térmica mediante la consolidación de piezas.	Disipación de calor mejorada, uniformidad de temperatura optimizada, mejor eficiencia general del sistema de control térmico.
Características internas	Extremadamente difícil o imposible de mecanizar canales o estructuras internas complejas.	Relativamente fácil de incorporar intrincados canales de enfriamiento internos, estructuras porosas (para mechas) o trayectorias de flujo.	Esencial para diseños avanzados de tubos de calor (por ejemplo, tubos de calor de bucle, bucles bombeados capilarmente) a menudo integrados dentro de carcasas. Estructuras de mecha mejoradas.

Exportar a hojas

Ventajas específicas detalladas:

• Libertad de diseño sin igual: La fabricación aditiva (AM) libera a los ingenieros de las limitaciones de la fabricación tradicional. Para las carcasas de tubos de calor, esto significa diseñar pasajes internos complejos que sigan con precisión las fuentes de calor, creando estructuras de aletas optimizadas dentro de la carcasa para la disipación del calor, o integrando soportes de montaje, puertos de sensores y refuerzos estructurales directamente en la pieza única impresa. Esto permite carcasas que se adaptan perfectamente a los componentes que enfrían, minimizando la resistencia de la interfaz térmica y maximizando la eficiencia volumétrica, lo cual es crucial en las naves espaciales con gran densidad de componentes.
• Aligeramiento significativo: Mediante el uso de técnicas como la optimización topológica (eliminando material de áreas no críticas mientras se mantiene la integridad estructural) e incorporando estructuras de celosía internas, la fabricación aditiva puede reducir drásticamente la masa de las carcasas de tubos de calor en comparación con las contrapartes mecanizadas. Cada kilogramo ahorrado se traduce directamente en menores costos de lanzamiento o mayor capacidad para instrumentos científicos o combustible.
• Reducción del número de piezas: Un conjunto de carcasa de tubo de calor complejo podría consistir tradicionalmente en un cuerpo mecanizado, tapas de extremo soldadas o soldadas, bridas de montaje y estructuras de soporte internas. La fabricación aditiva de metales a menudo puede consolidar estas múltiples piezas en un solo componente monolítico. Esto simplifica la cadena de suministro, reduce el tiempo y el costo de montaje, elimina posibles vías de fuga o puntos de falla en las uniones e inherentemente mejora la integridad estructural y la continuidad térmica.
• Desarrollo acelerado: La capacidad de pasar directamente de un modelo CAD a una pieza metálica física permite una iteración rápida. Los ingenieros pueden diseñar una carcasa, imprimir un prototipo, probar su rendimiento térmico y estructural, e incorporar rápidamente modificaciones en la siguiente iteración del diseño. Esto acorta drásticamente el ciclo de desarrollo en comparación con la espera de herramientas tradicionales o configuraciones de mecanizado, lo que permite una optimización y calificación más rápidas del hardware espacial. Las empresas especializadas en impresión 3D en metal servicios pueden acelerar aún más este proceso con flujos de trabajo optimizados.
• Habilitación de diseños térmicos avanzados: Ciertos conceptos avanzados de gestión térmica, como los tubos de calor de bucle (LHP) o los bucles bombeados capilarmente (CPL), se basan en intrincadas estructuras internas de evaporador y condensador con mechas capilares finas. La fabricación aditiva de metales es singularmente capaz de producir estas complejas geometrías internas y estructuras de mecha porosas directamente dentro del cuerpo de la carcasa, algo virtualmente imposible con los métodos convencionales.

En resumen, la fabricación aditiva de metales ofrece un cambio de paradigma para el diseño y la producción de carcasas de tubos de calor para sistemas espaciales. Va más allá de las limitaciones de las técnicas sustractivas y formativas, permitiendo la creación de soluciones de gestión térmica más ligeras, más complejas, de mejor rendimiento y de rápido desarrollo, esenciales para el éxito de las misiones espaciales modernas y futuras.

Enfoque en materiales: Polvos de AlSi10Mg y CuCrZr para un rendimiento óptimo

La elección del material es primordial al diseñar componentes para el exigente entorno espacial, y las carcasas de tubos de calor impresas en 3D no son una excepción. El material debe poseer una combinación adecuada de conductividad térmica, resistencia mecánica, baja densidad, resistencia al entorno espacial (vacío, radiación, ciclos térmicos) y compatibilidad con el proceso de fabricación aditiva elegido. Para las carcasas de tubos de calor, dos polvos metálicos destacan por ser particularmente adecuados y se recomiendan con frecuencia: Aleación de aluminio AlSi10Mg y Aleación de cobre CuCrZr. La calidad y las características del polvo metálico utilizado son fundamentales para lograr las propiedades deseadas de la pieza final, lo que hace que las asociaciones con fabricantes expertos de polvo como Met3dp sean cruciales. Met3dp utiliza tecnologías líderes en la industria de atomización por gas y Proceso de Electrodo Giratorio de Plasma (PREP) para producir polvos metálicos de alta esfericidad y alta fluidez optimizados para procesos de fabricación aditiva como la Fusión por lecho de polvo láser (LPBF) y la Fusión por haz de electrones selectiva (SEBM).

1. Aleación de aluminio AlSi10Mg:

El AlSi10Mg es una aleación de aluminio ampliamente utilizada en la fabricación aditiva, conocida por su excelente combinación de baja densidad, buenas propiedades mecánicas, buena conductividad térmica (en comparación con otras aleaciones de fabricación aditiva como el titanio o el acero inoxidable) y excelente imprimibilidad.

• Propiedades y beneficios:
  • Baja densidad: ~2,67 g/cm3. Este es un factor principal para su uso en la industria aeroespacial, que contribuye directamente a la reducción de peso y a la disminución de los costos de lanzamiento.
  • Buena conductividad térmica: Típicamente alrededor de 120−150 W/(m⋅K) después del tratamiento térmico adecuado. Aunque no es tan alta como la del aluminio puro o el cobre, es suficiente para muchas aplicaciones de transferencia de calor, especialmente donde el rendimiento estructural también es clave.
  • Buena resistencia mecánica: Ofrece un buen equilibrio entre la resistencia a la tracción (hasta 450 MPa) y el límite elástico (hasta 280 MPa) después del tratamiento térmico (por ejemplo, T6), lo que proporciona la integridad estructural necesaria para la carcasa.
  • Excelente imprimibilidad: Se funde y solidifica bien durante los procesos LPBF, lo que permite la creación de geometrías complejas con características finas y una tensión residual relativamente baja en comparación con otras aleaciones.
  • Resistencia a la corrosión: Exhibe buena resistencia a la corrosión.
  • Rentabilidad: Generalmente más rentable que el titanio o las aleaciones de cobre de alto rendimiento.
• Idoneidad para carcasas de tubos de calor:
  • Ideal para aplicaciones en las que la reducción de peso es el principal impulsor, y la conductividad térmica moderada es aceptable.
  • Adecuado para carcasas estructuralmente integradas que deben soportar cargas mecánicas además de alojar el tubo de calor.
  • A menudo se utiliza para carcasas que operan en rangos de temperatura moderados donde las cargas térmicas no son extremas.
  • Puede ser post-procesado (mecanizado, recubierto) para cumplir con requisitos específicos de interfaz o superficie.
• Consideraciones:
  • La conductividad térmica es inferior a la de las aleaciones de cobre.
  • Las propiedades mecánicas disminuyen a temperaturas elevadas (por encima de ~150-200 °C).
  • Requiere un tratamiento térmico adecuado (solubilización y envejecimiento) para lograr propiedades mecánicas óptimas.

2. Aleación de cobre CuCrZr (cobre cromo circonio):

El CuCrZr es una aleación de cobre de alto rendimiento diseñada específicamente para ofrecer una conductividad térmica y eléctrica significativamente mayor en comparación con las aleaciones de aluminio, a la vez que conserva una buena resistencia mecánica, especialmente a temperaturas elevadas.

• Propiedades y beneficios:
  • Excelente conductividad térmica: Típicamente supera los 300W/(m⋅K) después del tratamiento térmico, lo que lo hace muy superior al AlSi10Mg para una transferencia de calor eficiente. Esto es crucial para minimizar los gradientes de temperatura y maximizar el rendimiento de los tubos de calor.
  • Alta conductividad eléctrica: También exhibe una excelente conductividad eléctrica, lo que puede ser beneficioso si el encapsulado necesita proporcionar conexión a tierra o blindaje eléctrico.
  • Buena resistencia mecánica: Mantiene una buena resistencia y dureza, particularmente a temperaturas elevadas donde las aleaciones de aluminio podrían ablandarse. La resistencia a la tracción puede alcanzar los 450−550MPa con el tratamiento térmico adecuado.
  • Buen rendimiento a altas temperaturas: Mantiene la resistencia y resiste el ablandamiento a temperaturas de hasta ~450-500°C.
  • Buena resistencia al desgaste: Ofrece una mejor resistencia al desgaste en comparación con las aleaciones de aluminio.
• Idoneidad para carcasas de tubos de calor:
  • En elección preferida para aplicaciones que exigen el máximo rendimiento térmico y una disipación de calor eficiente, como la refrigeración de electrónica de alta potencia o la gestión de grandes cargas térmicas.
  • Adecuado para encapsulados que operan a temperaturas más altas donde las propiedades del AlSi10Mg se degradarían.
  • Ideal para disipadores de calor o difusores térmicos integrados en el diseño del encapsulado.
• Consideraciones:
  • Mayor densidad: ~8.8−8.9g/cm3. Significativamente más pesado que el AlSi10Mg, lo que impacta en los esfuerzos de aligeramiento. La ganancia de rendimiento debe justificar la penalización de masa.
  • Imprimibilidad más desafiante: Las aleaciones de cobre tienen alta reflectividad y conductividad térmica, lo que las hace más difíciles de procesar de manera confiable utilizando LPBF en comparación con el aluminio o el acero. Requiere parámetros láser optimizados, configuraciones específicas de la máquina y un cuidadoso control del proceso. La experiencia de proveedores como Met3dp, con experiencia en diversos materiales, se vuelve crítica.
  • Mayor coste: Los polvos de aleación de cobre son generalmente más caros que el AlSi10Mg.
  • Oxidación: Las aleaciones de cobre pueden ser más susceptibles a la oxidación, lo que podría requerir recubrimientos protectores o una manipulación cuidadosa, aunque el CuCrZr tiene una resistencia razonable.

Criterios de selección y calidad del polvo:

La elección entre AlSi10Mg y CuCrZr depende de los requisitos específicos de la misión, equilibrando las necesidades de rendimiento térmico con las restricciones de masa y el presupuesto.

• Priorizar AlSi10Mg si: El aligeramiento es primordial, las cargas térmicas son moderadas, el rendimiento estructural es clave y el costo es un factor importante.
• Priorizar CuCrZr si: La máxima eficiencia de transferencia de calor es crítica, las temperaturas de funcionamiento son altas y la penalización de masa es aceptable o se mitiga a través de un diseño optimizado.

Independientemente de la aleación elegida, la calidad del polvo metálico es fundamental. Las características clave del polvo que influyen en la calidad final de la pieza incluyen:

• Distribución del tamaño de las partículas (PSD): Afecta la densidad del lecho de polvo, la fluidez y la resolución y densidad finales de la pieza.
• Esfericidad: Los polvos altamente esféricos fluyen mejor, lo que conduce a capas de polvo uniformes y piezas más densas y consistentes.
• Fluidez: Crucial para la extensión uniforme de las capas de polvo durante el proceso de impresión.
• Pureza/Química: El control estricto de la composición de la aleación y la minimización de las impurezas (como el oxígeno y el nitrógeno) es vital para lograr las propiedades mecánicas y térmicas deseadas y garantizar la estabilidad del proceso.
• Ausencia de satélites: Las partículas pequeñas adheridas a las más grandes pueden dificultar la fluidez y la densidad de empaquetamiento.

El compromiso de Met3dp con la calidad, utilizando técnicas de fabricación avanzadas como la atomización por gas de fusión por inducción al vacío (VIGA) y PREP, garantiza que sus polvos metálicos cumplan con los estrictos requisitos para aplicaciones aeroespaciales. Su cartera incluye no solo aleaciones estándar, sino también capacidades para desarrollar materiales innovadores adaptados a las necesidades específicas del cliente. Garantizar un suministro fiable de polvo de alta calidad y grado aeroespacial es el primer paso fundamental para fabricar con éxito componentes exigentes como los cerramientos de tubos de calor. Al explorar las opciones de materiales, consultar las especificaciones detalladas disponibles en recursos como las páginas de productos de Met3dp puede proporcionar información valiosa sobre los polvos disponibles y sus propiedades certificadas.

Diseño para la fabricación aditiva (DfAM): Optimización de los cerramientos de tubos de calor para la impresión 3D

La simple replicación de un diseño destinado a la fabricación tradicional utilizando la fabricación aditiva rara vez produce resultados óptimos. Para aprovechar realmente el poder de la impresión 3D de metales para los cerramientos de tubos de calor en los sistemas espaciales, los ingenieros deben adoptar Diseño para fabricación aditiva (DfAM) principios. DfAM no es solo un conjunto de reglas, sino un cambio de mentalidad, que se centra en aprovechar las capacidades únicas de la AM (complejidad gratuita, consolidación de piezas, potencial de aligeramiento) al tiempo que respeta sus limitaciones inherentes, como las estructuras de soporte, la orientación de la construcción y los tamaños mínimos de las características. La optimización de un cerramiento de tubo de calor mediante DfAM puede conducir a mejoras significativas en el rendimiento térmico, la eficiencia estructural, la reducción de la masa y la integración general del sistema.

Principios clave de DfAM para los cerramientos de tubos de calor:

1. Optimización de la topología:
   • Concepto: Proceso impulsado por software que optimiza matemáticamente la distribución del material dentro de un espacio de diseño definido, sujeto a cargas, condiciones de contorno y restricciones dadas (por ejemplo, maximizar la rigidez para una masa dada).
   • Aplicación: Para los cerramientos de tubos de calor, la optimización topológica puede identificar material no esencial que puede eliminarse, lo que da como resultado estructuras orgánicas que siguen la trayectoria de la carga y que son significativamente más ligeras que las piezas diseñadas convencionalmente, al tiempo que cumplen o superan los requisitos estructurales. Esto es primordial para reducir los costes de lanzamiento.
   • Beneficio: Maximiza la relación resistencia-peso, crea estructuras altamente eficientes, ideal para generar conceptos iniciales de peso ligero.
   • Consideración: Las formas optimizadas pueden ser complejas y pueden requerir una cuidadosa consideración de la capacidad de fabricación (por ejemplo, voladizos que necesitan soporte). A menudo necesita un cierto suavizado o interpretación para la impresión práctica.
2. Estructuras de celosía y relleno:
   • Concepto: Reemplazar volúmenes sólidos con estructuras de celosía internas (por ejemplo, panal de abeja, giroidales, basadas en cerchas) o relleno con patrones.
   • Aplicación: Reduce la masa manteniendo un soporte estructural razonable. Ciertos tipos de celosía (como TPMS - Superficies Mínimas Triplemente Periódicas, por ejemplo, giroidales) también pueden mejorar el rendimiento térmico al aumentar la superficie para la transferencia de calor o influir en el flujo de fluido dentro de los canales integrados (si corresponde).
   • Beneficio: Reducción significativa de peso, potencial para propiedades mecánicas personalizadas (por ejemplo, absorción de energía), posibles beneficios térmicos.
   • Consideración: Las celosías complejas pueden ser difíciles de imprimir sin defectos, pueden atrapar polvo que requiere un diseño cuidadoso para el drenaje, y el análisis puede ser computacionalmente intensivo. La rugosidad superficial dentro de las celosías puede ser alta.
3. Diseño Conformal y Optimización de Canales:
   • Concepto: Diseñar características, especialmente canales internos o vías térmicas, para que sigan de cerca los contornos de los componentes con los que interactúan o la ruta óptima para el flujo de calor/fluido.
   • Aplicación: Para el enfriamiento de componentes electrónicos mediante carcasas de tubos de calor, los pasajes internos o la forma externa pueden adaptarse con precisión a los componentes que generan calor, minimizando la resistencia de la interfaz térmica. Si se alojan tubos de calor de bucle, los canales del evaporador y del condensador se pueden optimizar para la dinámica de fluidos y la transferencia de calor, incorporando curvas suaves y secciones transversales variables imposibles con taladrado o fresado.
   • Beneficio: Mayor eficiencia térmica, menor caída de presión (en sistemas de fluidos), mejor densidad de empaquetado.
   • Consideración: Requiere una modelización precisa de los componentes de interfaz; los canales internos complejos necesitan estrategias sólidas de eliminación de polvo.
4. Consolidación de piezas:
   • Concepto: Rediseñar un conjunto de múltiples piezas fabricadas tradicionalmente en un único componente integrado imprimible mediante AM.
   • Aplicación: Combinar el cuerpo principal de la carcasa, las bridas de montaje, los soportes, los soportes internos y, potencialmente, incluso elementos de la estructura de la mecha del tubo de calor (utilizando técnicas AM porosas) en una sola pieza monolítica.
   • Beneficio: Reduce el número de piezas, el tiempo de montaje, el peso y los posibles puntos de fallo (juntas, fijaciones, soldaduras, soldaduras fuertes). Mejora la continuidad estructural y térmica.
   • Consideración: Aumenta la complejidad de la pieza única; el fallo de la pieza única requiere la sustitución de todo el componente integrado. Requiere un diseño cuidadoso para garantizar que se cumplen todos los requisitos funcionales del montaje original.
5. Espesor de la pared y tamaño de las características:
   • Concepto: Diseñar paredes y características apropiadas para el proceso AM específico (por ejemplo, LPBF, SEBM) y el material que se utiliza.
   • Aplicación: Asegurar que las paredes sean lo suficientemente gruesas para la integridad estructural y la imprimibilidad (normalmente >0,4-0,5 mm para muchos procesos, aunque los detalles varían) pero minimizando el grosor siempre que sea posible para reducir el peso. Considerar los tamaños mínimos de características resolubles para pequeños detalles como pasadores o aletas finas.
   • Beneficio: Equilibra el rendimiento estructural, el peso y la fabricabilidad. Evita fallos de impresión debido a que las características son demasiado pequeñas o las paredes demasiado finas.
   • Consideración: El grosor óptimo depende del material, el caso de carga, los requisitos térmicos y las capacidades de la impresora. Las paredes muy finas pueden ser propensas a la distorsión.
6. Estrategia de soporte y orientación de la construcción:
   • Concepto: Diseñar la pieza y elegir su orientación en la cámara de construcción para minimizar la necesidad de estructuras de soporte, especialmente en áreas críticas o de difícil acceso, garantizando al mismo tiempo la imprimibilidad. Las características salientes (normalmente por debajo de 45 grados desde la horizontal) requieren soporte.
   • Aplicación: Orientar la carcasa para minimizar las superficies orientadas hacia abajo o diseñar características para que sean autosoportadas (por ejemplo, utilizando chaflanes en lugar de voladizos pronunciados). Diseñar estructuras de soporte que sean fáciles de quitar sin dañar la pieza y minimizando los puntos de contacto en las superficies críticas.
   • Beneficio: Reduce el tiempo y el costo del post-procesamiento, mejora el acabado superficial en las superficies soportadas, disminuye el riesgo de daños en las piezas durante la extracción.
   • Consideración: La orientación de la construcción afecta la tensión residual, la anisotropía (propiedades direccionales) y la rugosidad superficial en diferentes caras. Los soportes internos dentro de canales complejos pueden ser muy difíciles o imposibles de eliminar, lo que requiere una cuidadosa planificación de DfAM (por ejemplo, diseñar orificios de drenaje, utilizar soportes solubles si están disponibles u orientar para evitar voladizos internos).
7. Integración de la gestión térmica:
   • Concepto: Integración directa de características de gestión térmica como aletas, pasadores o vías conductoras optimizadas en el diseño de la carcasa.
   • Aplicación: Diseño de aletas externas directamente en la superficie de la carcasa para aumentar el área superficial para la radiación al espacio. Creación de estructuras internas o vías sólidas optimizadas para conducir eficientemente el calor desde la fuente hasta la sección del evaporador del tubo de calor o desde la sección del condensador hasta una interfaz del radiador.
   • Beneficio: Rendimiento térmico mejorado, reducción de la resistencia térmica, potencial eliminación de disipadores de calor o difusores separados.
   • Consideración: Las aletas complejas aumentan el tiempo de impresión y, potencialmente, la necesidad de soportes. El rendimiento térmico debe validarse mediante simulación y pruebas.

Flujo de trabajo DfAM:

Un flujo de trabajo DfAM típico implica:

• Definición de requisitos: Especificación clara de las cargas térmicas, las restricciones estructurales, las interfaces, los objetivos de masa y las condiciones ambientales.
• Diseño conceptual: Utilización de la optimización topológica, el diseño generativo o el conocimiento experto para crear conceptos iniciales centrados en la AM.
• Diseño detallado y simulación: Refinamiento de la geometría utilizando herramientas CAD, incorporando los principios de DfAM (espesor de pared, soportes, etc.). Realización de análisis de elementos finitos (FEA) térmicos y estructurales para validar el rendimiento.
• Verificaciones de fabricabilidad: Uso de software especializado o listas de verificación para garantizar que el diseño sea imprimible, que los soportes sean factibles y que el polvo se pueda eliminar. Se recomienda encarecidamente consultar con el proveedor de servicios de AM (como Met3dp) al principio de la fase de diseño.
• Iteración: Refinamiento del diseño basado en los resultados de la simulación y la retroalimentación de la fabricabilidad.

Al aplicar DfAM de forma reflexiva, los ingenieros pueden desbloquear todo el potencial de la impresión 3D de metales, creando carcasas de tubos de calor que no solo se fabrican de manera diferente, sino que son fundamentalmente mejores: más ligeras, más eficientes y perfectamente adaptadas a las exigencias extremas del espacio.

Lograr precisión: Tolerancia, acabado superficial y precisión dimensional en carcasas de AM

Si bien la fabricación aditiva de metales permite una increíble complejidad geométrica, comprender y controlar la precisión alcanzable, que abarca la precisión dimensional, las tolerancias y el acabado superficial, es fundamental para el hardware espacial funcional, como las carcasas de tubos de calor. Las interfaces deben alinearse perfectamente, los sellos deben funcionar correctamente y la resistencia de contacto térmico debe minimizarse. Las capacidades del propio proceso de AM, el material elegido, el diseño de la pieza y los pasos de post-procesamiento posteriores influyen en la precisión final.

Precisión dimensional y tolerancias:

• Precisión tal como se construye: Los procesos de AM de metales como la fusión por lecho de polvo láser (LPBF) y la fusión por haz de electrones selectiva (SEBM) suelen lograr precisiones dimensionales en el rango de ±0,1 mm a ±0,2 mm para características más pequeñas (por ejemplo, hasta 100 mm), o ±0,1% a ±0,2% de la dimensión nominal para piezas más grandes. Sin embargo, esto puede verse influenciado por factores como:
  • Efectos térmicos: La acumulación de tensión residual durante la impresión puede causar deformaciones o distorsiones, lo que afecta a la precisión general. El diseño de la pieza, la estrategia de soporte y los parámetros de construcción juegan un papel crucial.
  • Material: Diferentes materiales exhiben distintos grados de contracción y acumulación de tensión (por ejemplo, el CuCrZr puede ser más desafiante que el AlSi10Mg).
  • Calibración de la máquina: La precisión y la calibración del sistema de fabricación aditiva específico son fundamentales. Las impresoras industriales de alta gama, como las que potencialmente utilizan proveedores como Met3dp, conocidos por su precisión y fiabilidad líderes en la industria, generalmente ofrecen una mejor consistencia.
  • Geometría y orientación de la pieza: Las secciones planas grandes o los voladizos sin soporte son más propensos a la desviación.
• Tolerancias alcanzables: Si bien la precisión general proporciona una línea de base, a menudo se requieren tolerancias más estrictas en características críticas específicas (por ejemplo, orificios de montaje, superficies de interfaz, ranuras de sellado).
  • Tal como se imprime: Las tolerancias más estrictas que la precisión general a menudo requieren un control cuidadoso del proceso y, posiblemente, una compensación de características en el archivo de diseño. Lograr tolerancias inferiores a ±0,1 mm directamente de la impresión puede ser un desafío e inconsistente en toda la pieza.
  • Mecanizado posterior: Para características que exigen alta precisión (por ejemplo, ±0,01 mm a ±0,05 mm), mecanizado posterior al proceso (fresado CNC, torneado, rectificado) es típicamente necesario. Las interfaces críticas, las superficies de sellado y los diámetros/ubicaciones precisas de los orificios se suelen terminar utilizando métodos sustractivos después de la impresión.

Acabado superficial (rugosidad):

El acabado superficial, a menudo cuantificado por la rugosidad media (Ra), es otro aspecto clave de la precisión, particularmente importante para la resistencia de contacto térmico y el sellado.

• Rugosidad superficial tal como se construyó:
  • Superficies superiores: Las superficies orientadas hacia arriba durante la construcción generalmente tienen la menor rugosidad, a menudo Ra 5-15 µm, dependiendo del tamaño del polvo y el grosor de la capa.
  • Paredes verticales: Las paredes laterales tienden a tener una rugosidad ligeramente mayor debido a la naturaleza capa por capa, típicamente Ra 10-20 µm.
  • Superficies soportadas: Las superficies orientadas hacia abajo que requieren estructuras de soporte exhiben la mayor rugosidad, a menudo Ra 20-50 µm o más, dependiendo del tipo de soporte y el proceso de eliminación. Los puntos donde se adhieren los soportes dejan marcas de testigo que a menudo necesitan un acabado adicional.
  • Canales internos: La rugosidad dentro de los canales internos complejos puede ser alta y difícil de mejorar significativamente sin técnicas especializadas (por ejemplo, mecanizado por flujo abrasivo).
• Impacto en el rendimiento:
  • Resistencia de contacto térmico (TCR): Las superficies rugosas crean huecos microscópicos cuando se unen dos componentes, atrapando aire (un mal conductor) y aumentando significativamente la resistencia al flujo de calor a través de la interfaz. Para las carcasas de tubos de calor que se acoplan con fuentes de calor o radiadores, minimizar la TCR es fundamental. A menudo se requieren superficies lisas (bajo Ra) logradas mediante mecanizado o pulido en estas interfaces.
  • Sellado: Las superficies rugosas pueden comprometer la eficacia de los sellos (por ejemplo, juntas tóricas, sellos metálicos), lo que puede provocar fugas, algo inaceptable para los fluidos contenidos o para mantener la integridad del vacío. Las superficies de sellado casi siempre requieren mecanizado o pulido posterior al proceso.
  • Propiedades radiativas: La rugosidad superficial afecta a la emisividad y la absortividad de las superficies externas del recinto, influyendo en su capacidad para irradiar calor al espacio. Aunque a menudo se utilizan revestimientos para controlar con precisión estas propiedades, la rugosidad subyacente puede desempeñar un papel.
  • Flujo de Fluidos: Una alta rugosidad en los canales internos (por ejemplo, en los LHP) puede aumentar la caída de presión.
• Mejora del acabado superficial: Los métodos comunes de posprocesamiento incluyen:
  • Mecanizado (fresado, torneado): Proporciona superficies muy lisas y precisas (Ra < 1 µm posible).
  • Pulido: Pulido mecánico o electroquímico para valores Ra muy bajos.
  • Granallado abrasivo (chorro de arena, chorro de perlas): Crea un acabado mate uniforme, puede eliminar imperfecciones menores, pero normalmente aumenta Ra en comparación con el mecanizado.
  • Mecanizado por flujo abrasivo (AFM): Se utiliza para alisar los canales internos haciendo fluir una masilla abrasiva a través de ellos.
  • Acabado masivo (tumbling): Puede alisar las superficies externas y desbarbar los bordes, pero con un control menos preciso.

Lograr la precisión: un enfoque holístico:

Garantizar la precisión requerida para un recinto de tubo de calor impreso en 3D implica:

1. Diseño: Diseñar características críticas con margen de mecanizado si se necesitan tolerancias ajustadas o acabados lisos. Evitar los soportes internos complejos siempre que sea posible.
2. Selección de materiales y procesos: Elegir el proceso y el material de fabricación aditiva (AM) adecuados, comprendiendo su precisión inherente y sus capacidades de rugosidad.
3. Optimización de parámetros: Trabajar con un proveedor de AM con experiencia para optimizar los parámetros de construcción para la densidad, la precisión y el estrés mínimo.
4. Plan de posprocesamiento: Definir el mecanizado, el pulido u otros pasos de acabado necesarios para las características críticas durante la fase de diseño.
5. Control de calidad: Implementar métodos de inspección rigurosos (mediciones CMM, perfilometría de superficie, escaneo TC) para verificar las dimensiones y las características de la superficie.

Al considerar cuidadosamente estos factores, los ingenieros pueden aprovechar con confianza la fabricación aditiva de metales para producir recintos de tubos de calor que cumplan con los estrictos requisitos de precisión de las aplicaciones espaciales.

Más allá de la impresión: Post-procesamiento esencial para carcasas de grado espacial

El viaje de una carcasa de tubo de calor metálico impresa en 3D no termina cuando sale de la impresora. La pieza "tal como se construyó" requiere varios pasos cruciales de post-procesamiento para transformarla de una impresión en bruto en un componente funcional listo para el vuelo. Estos pasos son esenciales para aliviar la tensión, lograr la precisión dimensional y el acabado superficial requeridos, asegurar que las propiedades del material cumplan con las especificaciones y garantizar la limpieza para el entorno espacial. Omitir o realizar incorrectamente estos pasos puede comprometer la integridad y el rendimiento de la pieza.

Pasos comunes de post-procesamiento para carcasas de tubos de calor de fabricación aditiva:

1. Despolvoreado / Limpieza (Inicial):
   • Propósito: Eliminar la mayor parte del polvo metálico no fusionado que rodea y potencialmente queda atrapado dentro de la pieza después de que se completa la construcción.
   • Métodos: Cepillado manual, soplado con aire comprimido, vibración, granallado (con cuidado, para evitar daños en la superficie). Para canales internos complejos, pueden ser necesarios sistemas especializados de eliminación de polvo o una manipulación cuidadosa.
   • Importancia: El polvo residual puede interferir con los pasos posteriores (tratamiento térmico, mecanizado), agregar peso y potencialmente convertirse en contaminación suelta más adelante. La eliminación completa del polvo de geometrías internas intrincadas es un desafío importante que requiere un diseño para la fabricación aditiva (DfAM) cuidadoso.
2. Tratamiento térmico antiestrés:
   • Propósito: Aliviar las tensiones internas acumuladas durante los ciclos rápidos de calentamiento y enfriamiento del proceso de fabricación aditiva capa por capa. Estas tensiones pueden causar distorsión (alabeo) después de que la pieza se retira de la placa de construcción o durante el mecanizado posterior, y pueden impactar negativamente las propiedades mecánicas.
   • Métodos: Calentar la pieza (a menudo mientras aún está adherida a la placa de construcción) en un horno de atmósfera controlada a una temperatura específica por debajo del punto de envejecimiento o fusión de la aleación, mantenerla durante un tiempo determinado y luego enfriarla lentamente. Los parámetros (temperatura, tiempo, atmósfera) son específicos de la aleación (AlSi10Mg, CuCrZr).
   • Importancia: Paso obligatorio para casi todas las piezas metálicas de fabricación aditiva, especialmente aquellas con geometrías complejas o tolerancias ajustadas, para garantizar la estabilidad dimensional y evitar el agrietamiento.
3. Desmontaje de la placa de construcción y desmontaje de la estructura de soporte:
   • Propósito: Separar la(s) pieza(s) impresa(s) de la placa base sobre la que se construyeron y eliminar las estructuras de soporte utilizadas para anclar la pieza y evitar que los voladizos se colapsen durante la impresión.
   • Métodos:
     • Extracción de la placa de construcción: Electroerosión por hilo (EDM), aserrado o mecanizado.
     • Retirada del soporte: Rotura/corte manual (para soportes de fácil acceso), mecanizado CNC, rectificado, electroerosión por hilo (para soportes delicados o de difícil acceso).
   • Importancia: Los soportes son necesarios para la impresión, pero son sacrificables. La eliminación debe hacerse con cuidado para evitar dañar la superficie de la pieza. Las áreas donde se adjuntaron los soportes normalmente tendrán un acabado superficial más rugoso y requerirán un tratamiento adicional. La facilidad de eliminación de los soportes debe ser una consideración clave del DfAM.
4. Tratamiento térmico adicional (solubilización y envejecimiento / recocido):
   • Propósito: Optimizar la microestructura del material para lograr las propiedades mecánicas finales deseadas (resistencia, ductilidad, dureza) y la conductividad térmica.
   • Métodos:
     • AlSi10Mg: Típicamente requiere un tratamiento térmico T6 que involucra la solubilización (calentamiento para disolver Si y Mg en la matriz de Al) seguido de enfriamiento y envejecimiento artificial (calentamiento a baja temperatura para precipitar fases de endurecimiento).
     • CuCrZr: A menudo requiere recocido de solución seguido de enfriamiento y endurecimiento por precipitación (envejecimiento) para maximizar la resistencia y la conductividad.
     • Parámetros: Las temperaturas específicas, los tiempos de espera, las velocidades de enfriamiento y los parámetros de envejecimiento son críticos y dependen de la aleación y las propiedades deseadas, a menudo siguiendo las especificaciones aeroespaciales. Normalmente se requieren hornos de atmósfera controlada o de vacío para evitar la oxidación.
   • Importancia: Esencial para cumplir con los requisitos de rendimiento especificados en el diseño. Las piezas tal como se imprimen o solo con alivio de tensiones generalmente no poseen las propiedades óptimas del material.
5. Mecanizado (CNC):
   • Propósito: Lograr tolerancias ajustadas en dimensiones críticas, crear superficies de interfaz precisas (para piezas de acoplamiento, contacto térmico), producir superficies de sellado lisas y mecanizar características que son difíciles o imposibles de imprimir con precisión (por ejemplo, agujeros roscados).
   • Métodos: Fresado, torneado, rectificado, taladrado, roscado.
   • Importancia: Cierra la brecha entre la libertad geométrica de la FA y la alta precisión que a menudo se requiere para las interfaces funcionales. Esencial para garantizar un montaje, sellado y transferencia térmica eficientes en los puntos de contacto adecuados. Requiere un diseño cuidadoso de la fijación para sujetar de forma segura la pieza de FA potencialmente compleja sin distorsión.
6. Acabado superficial:
   • Propósito: Mejorar la rugosidad de la superficie por razones térmicas, de sellado o estéticas; desbarbar los bordes; preparar las superficies para el recubrimiento; o aplicar características específicas de la superficie (por ejemplo, emisividad/absorción controlada).
   • Métodos: Granallado abrasivo (varios medios), pulido por vibración/acabado en masa, pulido mecánico, electro-pulido, micro-mecanizado, potencialmente anodizado (para aleaciones de aluminio), o recubrimientos específicos de la aplicación (por ejemplo, recubrimientos de control térmico como pintura blanca, pintura negra, reflectores solares ópticos o recubrimientos aeroespaciales especializados de baja emisión de gases).
   • Importancia: Adapta las propiedades de la superficie para cumplir con los requisitos funcionales más allá de la geometría básica y la precisión dimensional. Los recubrimientos son muy comunes para las superficies de control térmico en el espacio.
7. Limpieza e inspección final:
   • Propósito: Eliminar cualquier fluido de mecanizado residual, compuestos de pulido, residuos o contaminación por manipulación para cumplir con los estrictos estándares de limpieza aeroespacial (previniendo la emisión de gases o la contaminación por partículas en el espacio). Realizar la verificación final de calidad.
   • Métodos: Procesos de limpieza de múltiples etapas (baños ultrasónicos con disolventes/detergentes específicos), protocolos de limpieza de precisión, inspección final bajo aumento o utilizando equipos especializados. Las pruebas no destructivas (END) son cruciales:
     • Tomografía computarizada (TC): Detecta vacíos internos, porosidad, grietas y verifica geometrías internas complejas y la eliminación del polvo.
     • Inspección dimensional: Máquina de medición por coordenadas (MMC) para verificar dimensiones y tolerancias críticas.
     • Medición de la rugosidad superficial: Perfilometría para confirmar los requisitos de acabado de la superficie.
     • Pruebas de materiales: Pruebas de tracción, pruebas de dureza, análisis químico en cupones testigos impresos junto con la pieza.
     • Pruebas de presión/fugas: Si el recinto está diseñado para contención.
   • Importancia: Asegura que la pieza final esté libre de defectos, cumpla con todas las especificaciones y sea segura para el vuelo.

La secuencia específica y la necesidad de estos pasos dependen en gran medida del diseño de la pieza, el material y los requisitos de la aplicación. La asociación con un proveedor de servicios de FA con conocimientos y experiencia en aplicaciones aeroespaciales es vital para garantizar que todo el post-procesamiento necesario se identifique, planifique y ejecute correctamente para entregar un recinto de tubo de calor confiable y calificado para el espacio.

Navegando por los desafíos: Superando los obstáculos en la impresión 3D de recintos de tubos de calor

Si bien la fabricación aditiva de metales ofrece ventajas transformadoras para la creación de recintos de tubos de calor complejos, la tecnología no está exenta de desafíos, especialmente cuando se producen componentes de alto riesgo para sistemas espaciales. Comprender estos posibles obstáculos e implementar estrategias de mitigación efectivas es crucial para una adopción exitosa. Los proveedores de FA con experiencia desarrollan procesos robustos para abordar estos problemas comunes.

Desafíos comunes y estrategias de mitigación:

1. Tensión residual y deformación:
   • Desafío: El calentamiento y enfriamiento rápidos y localizados inherentes a los procesos de fusión en lecho de polvo crean gradientes térmicos significativos, lo que lleva a tensiones internas dentro de la pieza impresa. Estas tensiones pueden causar distorsión (alabeo) durante o después de la construcción, especialmente en piezas grandes o geométricamente complejas, comprometiendo la precisión dimensional.
   • Mitigación:
     • Simulación: Uso de software de simulación de procesos para predecir la acumulación de tensiones y la distorsión, lo que permite ajustes de diseño o de parámetros.
     • Estrategia de construcción: Optimización de la orientación de la pieza, utilizando estrategias de escaneo de haz láser/electrónico apropiadas (por ejemplo, escaneo de islas, sectorización) para gestionar la entrada de calor.
     • Estructuras de apoyo: Diseño de estructuras de soporte robustas para anclar la pieza de forma segura a la placa de construcción y contrarrestar las fuerzas de alabeo.
     • Gestión térmica: El precalentamiento de la placa de construcción (común en LPBF, inherente en SEBM) reduce los gradientes térmicos.
     • Alivio de tensión obligatorio: Es esencial realizar un ciclo de tratamiento térmico de alivio de tensiones inmediatamente después de la impresión y, a menudo, antes de retirar la pieza de la placa de construcción.
2. Porosidad:
   • Desafío: Se pueden formar pequeños huecos o poros dentro del material impreso debido al gas atrapado (porosidad del gas) o a la fusión/fusión incompleta entre capas o pistas de escaneo (porosidad por falta de fusión). La porosidad degrada las propiedades mecánicas (especialmente la vida a la fatiga), puede reducir la conductividad térmica y puede actuar como sitios de inicio de grietas. Las normas aeroespaciales suelen tener límites muy estrictos en cuanto a la porosidad permitida.
   • Mitigación:
     • Optimización de parámetros: Desarrollar y controlar meticulosamente los parámetros del proceso (potencia del láser/haz, velocidad de escaneo, espesor de capa, espaciamiento de trama) específicos del material (AlSi10Mg, CuCrZr) y de la máquina para lograr una densidad >99,5% (a menudo >99,9%). Esto requiere una experiencia significativa.
     • Calidad del polvo: El uso de polvo esférico, seco y de alta calidad con una distribución controlada del tamaño de las partículas minimiza el atrapamiento de gas. La manipulación y el almacenamiento adecuados del polvo son fundamentales.
     • Supervisión de procesos: Empleo de herramientas de monitorización in situ (por ejemplo, monitorización de la piscina de fusión) para detectar posibles anomalías durante la construcción.
     • Prensado isostático en caliente (HIP): Un paso de post-procesamiento en el que la pieza se somete a alta temperatura y alta presión de gas inerte. HIP puede cerrar eficazmente los poros internos (excepto los conectados a la superficie), mejorando significativamente la densidad y las propiedades mecánicas. A menudo es necesario para los componentes aeroespaciales críticos.
3. Retirada de la estructura de soporte:
   • Desafío: Aunque son necesarias, las estructuras de soporte deben retirarse. Esto puede llevar mucho tiempo y ser costoso, especialmente para los soportes internos complejos dentro de los canales o en áreas de difícil acceso. La eliminación agresiva puede dañar la superficie de la pieza, mientras que la eliminación incompleta deja protuberancias indeseables o posibles trampas de contaminación.
   • Mitigación:
     • DfAM: Diseñar piezas para que sean autosoportadas siempre que sea posible, minimizando los ángulos de voladizo y diseñando soportes para facilitar el acceso y la extracción (por ejemplo, utilizando soportes de menor densidad y fácilmente rompibles cuando sea apropiado).
     • Orientación: Elegir orientaciones de construcción que minimicen la necesidad de soportes internos críticos.
     • Técnicas avanzadas de eliminación: Utilización de métodos como el electroerosión por hilo o el mecanizado especializado para soportes delicados o inaccesibles.
     • Soportes solubles/removibles químicamente: La investigación está en curso, pero es menos común para la fabricación aditiva de metal estructural actualmente.
4. Validación y consistencia de las propiedades del material:
   • Desafío: Asegurar que las propiedades mecánicas, térmicas y químicas de la pieza final impresa y post-procesada cumplan consistentemente con las estrictas especificaciones requeridas para las aplicaciones espaciales. Las propiedades pueden verse influenciadas por los parámetros de construcción, la ubicación dentro de la cámara de construcción, las variaciones del lote de polvo y los ciclos de tratamiento térmico. También puede producirse anisotropía (propiedades que varían con la dirección de construcción).
   • Mitigación:
     • Control riguroso del proceso: Mantener un estricto control sobre todas las variables del proceso (calibración de la máquina, parámetros, calidad del polvo, atmósfera, tratamiento térmico).
     • Cupones de testigo: Imprimir probetas de prueba estandarizadas junto con las piezas reales en cada construcción. Estas probetas se someten a pruebas destructivas (ensayos de tracción, ensayos de dureza, metalografía, análisis químico) para verificar las propiedades logradas en ese ciclo de construcción específico.
     • Desarrollo de la base de datos: Construir una base de datos estadística de propiedades de los materiales basada en parámetros de proceso consistentes.
     • Protocolos de calificación: Siguiendo los procedimientos de calificación aeroespacial establecidos (por ejemplo, calificación de procesos, calificación de piezas) que implican pruebas exhaustivas.
5. Control de contaminación:
   • Desafío: Los procesos de fabricación aditiva (AM) de metales, especialmente la manipulación de polvos, requieren entornos limpios. La contaminación por partículas extrañas, humedad o contaminación cruzada entre diferentes tipos de polvo puede provocar defectos en la pieza final o comprometer su rendimiento en el vacío del espacio (por ejemplo, desgasificación).
   • Mitigación:
     • Equipos dedicados: Uso de máquinas dedicadas a materiales o familias de materiales específicos (por ejemplo, una máquina para aluminio, otra para cobre).
     • Manipulación estricta del polvo: Implementación de procedimientos rigurosos para el almacenamiento, la carga, el tamizado y el reciclaje del polvo en entornos controlados (por ejemplo, cajas de guantes con gas inerte).
     • Entorno de la cámara de construcción: Mantenimiento de una atmósfera de gas inerte de alta pureza (Argón, Nitrógeno) dentro de la cámara de construcción para evitar la oxidación.
     • Protocolos de limpieza: Limpieza a fondo de las piezas después de la impresión y el posprocesamiento para cumplir con los estándares de limpieza aeroespacial.
6. Limitaciones del acabado superficial:
   • Desafío: La rugosidad superficial tal como se construyó, especialmente en las superficies soportadas o en los canales internos, puede no cumplir con los requisitos para las interfaces térmicas, el sellado o el flujo de fluidos sin un esfuerzo de posprocesamiento significativo.
   • Mitigación:
     • DfAM y orientación: Diseño y orientación de piezas para colocar superficies críticas en orientaciones que produzcan naturalmente mejores acabados (por ejemplo, hacia arriba o verticales).
     • Postprocesamiento selectivo: Incorporación de pasos de mecanizado, pulido o AFM necesarios en el plan de fabricación específicamente para superficies críticas.
     • Expectativas realistas: Comprensión de las limitaciones inherentes de rugosidad del proceso AM elegido y planificación en consecuencia.

Superar con éxito estos desafíos requiere una comprensión profunda de la ciencia de los materiales, la física de los procesos AM, los principios de DfAM y sistemas de gestión de calidad sólidos. La asociación con un proveedor de AM de metales establecido como Met3dp, que posee décadas de experiencia colectiva y utiliza equipos avanzados y tecnologías de fabricación de polvos como sus varios métodos de impresión, reduce significativamente el riesgo del proceso y aumenta la probabilidad de producir carcasas de tubos de calor confiables y de alta calidad para aplicaciones espaciales exigentes.

Selección de proveedores: Elección del socio de AM metálica adecuado para componentes aeroespaciales

La selección del proveedor de servicios de fabricación aditiva adecuado es tan crítica como el diseño y la elección del material, particularmente para aplicaciones aeroespaciales exigentes como las carcasas de tubos de calor. La diferencia entre una pieza exitosa y calificada para el vuelo y una falla costosa a menudo radica en las capacidades, la experiencia y los sistemas de calidad de su socio de fabricación. Los gerentes de adquisiciones e ingenieros que obtienen estos componentes críticos deben evaluar rigurosamente a los proveedores potenciales en función de un conjunto completo de criterios. Elegir un socio inadecuado puede generar retrasos, sobrecostos, piezas que no cumplen con la calificación y, en última instancia, riesgo para la misión.

Criterios clave para evaluar a los proveedores de AM de metales para aplicaciones espaciales:

1. Certificaciones y conformidad aeroespacial:
   • AS9100: Este es el requisito estándar del sistema de gestión de calidad (QMS) para las industrias de aviación, espacio y defensa. La certificación según AS9100 demuestra el compromiso de un proveedor con la calidad, la trazabilidad, la gestión de riesgos y la mejora continua, adaptados a las exigencias rigurosas del sector. A menudo es un requisito no negociable para los contratistas principales y los OEM.
   • Nadcap: Aunque es más común para procesos específicos como el tratamiento térmico o las END, la acreditación Nadcap en áreas relevantes significa la adhesión a los estándares de procesos especiales gestionados por la industria.
   • Cumplimiento del control de exportación: Familiaridad y cumplimiento de regulaciones como ITAR (Reglamento Internacional de Tráfico de Armas) o EAR (Reglamento de Administración de Exportaciones) si corresponde a la naturaleza y ubicación del proyecto.
2. Experiencia y trayectoria espacial probadas:
   • Historial: ¿Ha producido el proveedor con éxito componentes que actualmente vuelan en satélites, sondas u otras naves espaciales? La experiencia demostrable con piezas de grado espacial proporciona confianza en su comprensión de los requisitos únicos (por ejemplo, desgasificación, resistencia a la radiación, pruebas de vacío térmico).
   • Estudios de casos: Busque ejemplos de proyectos, materiales y complejidades similares que hayan manejado.
   • Comprensión de los requisitos espaciales: ¿Entienden los niveles de limpieza, la trazabilidad de los materiales, las necesidades de documentación y los procesos de calificación específicos para el hardware espacial?
3. Experiencia en materiales (AlSi10Mg, CuCrZr y más allá):
   • Experiencia específica en aleaciones: Conocimiento profundo del procesamiento de las aleaciones específicas requeridas (AlSi10Mg, CuCrZr). Esto incluye parámetros de construcción optimizados, ciclos de tratamiento térmico apropiados y la comprensión de los posibles desafíos, como la reflectividad del cobre o la susceptibilidad al agrietamiento del aluminio.
   • Manipulación y calidad del polvo: Procedimientos sólidos para la manipulación, el almacenamiento, el tamizado y el reciclaje de polvos metálicos de grado aeroespacial para mantener la pureza y evitar la contaminación. Idealmente, se abastecen de proveedores de renombre o, como Met3dp, poseen capacidades internas para producir polvos esféricos de alta calidad utilizando métodos avanzados como la atomización con gas o PREP, lo que garantiza la consistencia y trazabilidad del polvo.
   • Cartera más amplia: Si bien la experiencia específica en aleaciones es clave, una cartera más amplia (por ejemplo, aleaciones de titanio, superaleaciones de níquel, metales especiales como TiNi, TiTa como los ofrecidos por Met3dp) a menudo indica una mayor experiencia en ciencia de materiales.
4. Tecnología, equipos y capacidad:
   • Capacidad del proceso: Dominio del proceso AM relevante (típicamente LPBF para características finas y buen acabado superficial, a veces SEBM para materiales específicos como el titanio o aleaciones propensas a agrietarse).
   • Calidad y mantenimiento de la máquina: Utilización de sistemas AM de grado industrial, bien mantenidos y calibrados de fabricantes de renombre. El rendimiento constante de la máquina es vital para la calidad de las piezas.
   • Capacidad y redundancia: Suficiente capacidad de la máquina para cumplir con los requisitos de plazo de entrega, potencialmente con múltiples máquinas para la redundancia y la escalabilidad.
   • Control del entorno: Entornos de construcción con atmósferas controladas de gas inerte (Argón/Nitrógeno) y gestión de la temperatura.
5. Sólido sistema de gestión de la calidad (SGC):
   • Trazabilidad: Trazabilidad integral de los materiales (lotes de polvo), parámetros del proceso, acciones del operador y resultados de la inspección para cada pieza.
   • Capacidad de inspección: Acceso interno o de terceros certificados al equipo de inspección necesario: CMM para comprobaciones dimensionales, perfilometría de superficies, métodos END (la tomografía computarizada es muy valiosa para la validación de características internas de la FA), herramientas de análisis de materiales.
   • Documentación: Capacidad de proporcionar paquetes de documentación completos requeridos para la calificación aeroespacial (por ejemplo, certificados de conformidad, certificados de materiales, registros de procesos, informes de inspección).
6. DfAM y Soporte de Ingeniería:
   • Colaboración: Disposición y capacidad para colaborar con el equipo de diseño del cliente, proporcionando comentarios de DfAM para optimizar la pieza en cuanto a fabricabilidad, coste y rendimiento.
   • Experiencia: Acceso a ingenieros y metalúrgicos de FA con experiencia que puedan asesorar sobre las normas de diseño, las estrategias de soporte, la selección de materiales y las opciones de post-procesamiento.
7. Post-procesamiento interno frente a gestionado:
   • Servicios integrados: ¿Ofrece el proveedor pasos críticos de post-procesamiento (alivio de tensiones, tratamiento térmico, eliminación de soportes, acabado básico) internamente? Esto puede agilizar el flujo de trabajo y mejorar el control.
   • Red gestionada: Si se externaliza el post-procesamiento (por ejemplo, mecanizado complejo, recubrimientos especializados, HIP, END avanzado), ¿tienen una red de socios cualificados y de confianza, y gestionan este proceso sin problemas?
8. Plazos de entrega y capacidad de respuesta:
   • Velocidad de cotización: Capacidad de proporcionar presupuestos precisos y oportunos.
   • Plazos de entrega de producción: Estimaciones de plazos de entrega realistas y fiables tanto para prototipos como para piezas de producción.
   • Comunicación: Comunicación clara y proactiva durante todo el proceso de diseño, fabricación y entrega.
9. Competitividad de costes:
   • Si bien el coste siempre es un factor, debe evaluarse en el contexto de los otros criterios. La opción más barata puede no proporcionar la calidad, fiabilidad o experiencia necesarias para los componentes espaciales críticos. Busque valor: un equilibrio entre coste, calidad y servicio.

Lista de verificación de la evaluación del proveedor (ejemplo):

Criterios	Pregunta	Importancia (Alta/Media/Baja)	Notas / Objetivo
Certificaciones	¿Certificación AS9100?	Alta	Obligatorio para muchos programas
Experiencia	¿Experiencia demostrada en hardware de vuelo espacial? ¿Estudios de caso disponibles?	Alta	Buscar ejemplos relevantes (térmicos, materiales)
Experiencia en materiales (AlSi10Mg)	¿Éxito demostrado en la impresión de AlSi10Mg según especificaciones aeroespaciales? ¿Parámetros optimizados? ¿Capacidad de tratamiento T6?	Alta	Verificar el control del proceso, datos de propiedades
Experiencia en materiales (CuCrZr)	¿Experiencia con la impresión de aleaciones de cobre complejas? ¿Control de parámetros? ¿Capacidad de tratamiento térmico?	Alta	Requiere experiencia especializada
Calidad del polvo	¿Manipulación/aprovisionamiento/control de calidad de polvos estricto? ¿Producción interna de polvos (por ejemplo, Met3dp)?	Alta	Fundamental para la calidad de la pieza
Tecnología	¿Máquinas de fabricación aditiva (LPBF/SEBM) apropiadas? ¿Bien mantenidas?	Alta	La calidad de la máquina impacta la consistencia
SGC y Trazabilidad	¿Sistema de gestión de calidad robusto? ¿Trazabilidad completa? ¿Documentación exhaustiva?	Alta	Esencial para la calificación
Inspección/Ensayos no destructivos	¿CMM interno, análisis de superficie? ¿Acceso a escaneo CT?	Alta	Verificar que las capacidades coincidan con los requisitos
Soporte DfAM	¿Ofrece revisión/comentarios de diseño? ¿Ingenieros de fabricación aditiva con experiencia?	Medio-Alto	Valor añadido, mejora la capacidad de fabricación
Tratamiento posterior	¿Pasos clave internos (tratamiento térmico, mecanizado)? ¿Red cualificada?	Medio-Alto	Agiliza el proceso, asegura la calidad
Tiempo de espera	¿Cotizaciones y plazos de producción fiables?	Medio	Equilibrio con la calidad; comprender los cuellos de botella
Sensibilidad	¿Buena comunicación? ¿Resolución proactiva de problemas?	Medio	Importante para una ejecución fluida del proyecto
Coste	¿Precios competitivos en relación con el valor/calidad?	Medio	Evaluar el coste total de propiedad, incluido el riesgo

Exportar a hojas

Elegir un socio como Met3dp, lo que enfatiza su volumen de impresión, precisión y fiabilidad líderes en la industria junto con la fabricación avanzada de polvos y soluciones integrales, se alinea bien con estos criterios de selección críticos para proyectos aeroespaciales exigentes. La debida diligencia exhaustiva en la selección de proveedores es una inversión vital para garantizar el éxito y la fiabilidad de los encapsulados de tubos de calor impresos en 3D para sistemas espaciales.

Comprensión de la inversión: factores de coste y plazos de entrega para los encapsulados de tubos de calor AM

Si bien la fabricación aditiva de metales ofrece importantes ventajas de rendimiento y diseño, es esencial que los responsables de compras y los ingenieros comprendan los factores que influyen en el coste y el plazo de entrega asociados a la producción de encapsulados de tubos de calor impresos en 3D. Una comprensión clara permite una mejor presupuestación, planificación de proyectos y comparación con alternativas de fabricación tradicionales cuando sea factible. Los costes suelen ser más elevados por pieza que los de los artículos sencillos producidos en masa, pero pueden ser muy competitivos para componentes complejos, de bajo volumen y alto rendimiento, como los que se utilizan en el espacio.

Principales factores de coste para los encapsulados de tubos de calor AM metálicos:

1. Tipo de material y consumo:
   • Elección de aleación: Los polvos de aleación de cobre (CuCrZr) son generalmente significativamente más caros que los polvos de aleación de aluminio (AlSi10Mg).
   • Calidad del polvo: Los polvos de alta calidad, de grado aeroespacial, con distribuciones específicas del tamaño de las partículas y niveles de pureza, tienen precios más altos.
   • Volumen de la pieza y volumen de soporte: La cantidad total de material fundido (volumen de la pieza) y la cantidad utilizada para las estructuras de soporte impactan directamente en el coste. Los esfuerzos de DfAM para minimizar el volumen y los soportes ayudan a reducir el consumo de material.
   • Reutilización del polvo: Las prácticas eficientes de reciclaje de polvos por parte del proveedor pueden ayudar a mitigar los costes, pero requieren un cuidadoso control de calidad.
2. Tiempo de máquina (tiempo de construcción):
   • Altura de la pieza (altura Z): El tiempo de construcción está fuertemente correlacionado con el número de capas, lo que significa que las piezas más altas tardan más, independientemente de su huella. La construcción de múltiples piezas simultáneamente puede optimizar el tiempo de la máquina si caben dentro de la envolvente de construcción.
   • Volumen de la pieza: Las piezas de mayor volumen requieren que se funda más material por capa, lo que aumenta el tiempo de escaneo.
   • Complejidad: Las geometrías muy complejas, las paredes finas y los detalles intrincados suelen requerir velocidades de escaneo más lentas o estrategias específicas, lo que aumenta el tiempo de construcción.
   • Proceso AM: Las velocidades de impresión pueden variar entre las diferentes tecnologías AM (por ejemplo, LPBF frente a SEBM) y los modelos de máquinas específicos.
   • Tasa de la máquina: El coste operativo por hora del sistema de fabricación aditiva (AM) industrial de metal, teniendo en cuenta la depreciación, la energía, el mantenimiento y los consumibles (gas, filtros).
3. Costes laborales:
   • Preparación de archivos: La preparación del archivo CAD para la impresión, la generación de estructuras de soporte y la creación del diseño de construcción requieren mano de obra calificada.
   • Configuración y supervisión de la máquina: Carga de polvo, configuración de la construcción, supervisión del proceso y descarga de la pieza terminada.
   • Trabajo de postprocesado: Se requiere una mano de obra significativa para la eliminación del polvo, la eliminación de soportes, el tratamiento térmico, el mecanizado, el acabado, la limpieza y la inspección. La complejidad de la pieza influye en gran medida en este componente de coste.
   • Soporte de ingeniería/DfAM: Si se requiere una optimización colaborativa del diseño, se aplicarán los costes de mano de obra de ingeniería asociados.
4. Complejidad del postprocesado:
   • Tratamiento térmico: Costes asociados al tiempo de horno, la energía y las atmósferas controladas. Los ciclos complejos o de varias etapas añaden costes.
   • Retirada del soporte: Los soportes de difícil acceso requieren más mano de obra manual o técnicas avanzadas (EDM, mecanizado), lo que aumenta el coste.
   • Mecanizado: La extensión y la precisión del mecanizado CNC requerido impactan significativamente en el coste (número de configuraciones, tiempo de mecanizado, herramientas).
   • Acabado superficial: Los requisitos de pulido, granallado o recubrimiento especializado añaden costes en función del proceso y el área tratada.
   • HIP: El prensado isostático en caliente añade un coste sustancial, pero puede ser necesario para aplicaciones críticas que exijan la máxima densidad y vida útil a la fatiga.
   • END e inspección: Costes asociados a la tomografía computarizada, las mediciones CMM, el análisis de superficies y otras comprobaciones de calidad requeridas.
5. Cualificación y documentación:
   • Pruebas: Si se requiere una prueba de cualificación específica de la pieza (por ejemplo, vacío térmico, vibración, pruebas de resistencia), estos costes se añaden.
   • Paquete de documentación: La compilación de una documentación completa de trazabilidad y calidad para los estándares aeroespaciales requiere un esfuerzo significativo y añade costes.
6. Volumen del pedido:
   • Economías de escala: Aunque la fabricación aditiva es adecuada para bajos volúmenes, existen algunas economías de escala. Los costes de configuración se amortizan en más piezas en lotes más grandes. La impresión de varias piezas en una sola construcción optimiza la utilización de la máquina. Sin embargo, la reducción de costes por pieza suele estabilizarse mucho antes que en los métodos de producción en masa tradicionales.

Plazos de entrega típicos:

Los plazos de entrega de las carcasas de tubos de calor metálicos impresas en 3D pueden variar mucho en función de varios factores:

• Creación de prototipos: Los prototipos sencillos con un post-procesamiento mínimo podrían producirse en 1-3 semanas.
• Prototipos funcionales: Las piezas que requieren tratamiento térmico y mecanizado básico podrían tardar 3-6 semanas.
• Piezas de producción (no cualificadas): Las piezas complejas con un post-procesamiento exhaustivo (mecanizado, acabado) pero sin cualificación formal podrían oscilar entre 6-10 semanas.
• Piezas aptas para vuelo: Las piezas que requieren una calificación aeroespacial completa, incluyendo un extenso post-procesamiento, NDT riguroso, posible HIP y documentación exhaustiva, pueden tener plazos de entrega de 10-20 semanas o más, dependiendo de la complejidad del proceso de calificación y los requisitos de prueba.

Factores que influyen en el plazo de entrega:

• Cola de proveedores: Carga de trabajo actual y disponibilidad de máquinas en el proveedor de servicios elegido.
• Complejidad del diseño: Las piezas más complejas tardan más en imprimirse y post-procesarse.
• Altura de construcción: Las piezas más altas tardan más en imprimirse.
• Requisitos de postprocesamiento: Cada paso (tratamiento térmico, mecanizado, recubrimiento, HIP, NDT) añade tiempo. Los pasos subcontratados pueden introducir más retrasos.
• Proceso de calificación: Las iteraciones, los programas de pruebas y las revisiones de la documentación añaden un tiempo significativo.
• Disponibilidad de material: Asegurar que el polvo específico de grado aeroespacial esté en stock o tenga un plazo de entrega de adquisición aceptable.

Es crucial discutir los factores de coste y las expectativas de plazo de entrega de forma transparente con los posibles proveedores al principio del proyecto. Proporcionar una definición clara de los requisitos, incluyendo modelos CAD, especificaciones de materiales, requisitos de tolerancia/acabado, necesidades de post-procesamiento y documentación requerida, permitirá a los proveedores proporcionar presupuestos más precisos y plazos realistas.

Preguntas frecuentes (FAQ) sobre los encapsulados de tubos de calor impresos en 3D

Aquí hay respuestas a algunas preguntas comunes con respecto al uso de la fabricación aditiva de metales para encapsulados de tubos de calor en sistemas espaciales:

1. ¿Cómo se compara el rendimiento térmico de un encapsulado de tubo de calor impreso en 3D con uno fabricado tradicionalmente?
   • El rendimiento puede ser igual o significativamente mejor, dependiendo del diseño. La fabricación aditiva de metales permite diseños altamente optimizados que son imposibles de fabricar tradicionalmente. Características como canales conformados, aletas integradas, estructuras internas de mecha optimizadas (para LHPs/CPLs) y conjuntos consolidados (reduciendo la resistencia térmica en las uniones) pueden mejorar la eficiencia de la transferencia de calor. Si bien la conductividad térmica a granel de un material de fabricación aditiva podría ser ligeramente inferior a su equivalente forjado debido a la microestructura, la libertad de diseño a menudo compensa con creces, lo que conduce a un rendimiento térmico general superior en el conjunto final. La cuidadosa selección del material (por ejemplo, CuCrZr de alta conductividad cuando sea necesario) y el DfAM son clave.
2. ¿Cuál es el Nivel de Madurez Tecnológica (TRL) para componentes de fabricación aditiva de metales como los encapsulados de tubos de calor en el espacio?
   • La fabricación aditiva de metales para aplicaciones espaciales ha madurado significativamente. Para muchas aplicaciones, particularmente utilizando aleaciones bien caracterizadas como AlSi10Mg y Ti6Al4V, el TRL se considera alto (NCT 7-9), lo que significa que la tecnología ha sido demostrada y probada en entornos operativos (es decir, volada en el espacio). Existen numerosos ejemplos de componentes estructurales y térmicos no críticos y cada vez más críticos producidos mediante FA en satélites y naves espaciales. Para aleaciones más nuevas (como potencialmente CuCrZr de FA en algunas geometrías complejas específicas) o estructuras primarias muy críticas, el NCT podría ser ligeramente inferior (NCT 5-7), lo que requiere una mayor calificación y demostración para contextos de misión específicos. La verificación siempre depende de la pieza, el material, el proceso y los requisitos de la misión específicos.
3. ¿Son adecuados los recintos de AlSi10Mg y CuCrZr impresos en 3D para misiones espaciales de larga duración, considerando la radiación, el vacío y los ciclos térmicos?
   • Sí, en general.
     • Vacío: Tanto AlSi10Mg como CuCrZr son aleaciones metálicas con propiedades de desgasificación muy bajas (cuando se limpian adecuadamente), lo que las hace adecuadas para entornos de vacío. La selección del material considera la presión de vapor y las tasas de desgasificación para evitar la contaminación de superficies sensibles.
     • Radiación: Las estructuras metálicas ofrecen un blindaje inherente a la radiación. Si bien la radiación extrema puede causar cierta degradación de las propiedades del material durante misiones muy largas, las aleaciones de aluminio y cobre se utilizan comúnmente en estructuras espaciales y generalmente se consideran adecuadas. Los efectos específicos dependen de la órbita, la duración de la misión y el diseño del blindaje.
     • Ciclo térmico: Ambas aleaciones pueden soportar los ciclos térmicos experimentados en el espacio, aunque el diseño cuidadoso y el alivio de tensiones son cruciales para evitar fallas por fatiga debido a las tensiones de expansión/contracción durante muchos ciclos. Las propiedades del material en los extremos de temperatura operativa deben considerarse durante el diseño. Las pruebas rigurosas (ciclos térmicos, vacío térmico) son parte del proceso estándar de calificación espacial.
4. ¿Qué información necesita un proveedor de FA para proporcionar una cotización precisa para un recinto de tubería de calor impreso en 3D?
   • Para obtener la cotización más precisa, proporcione tantos detalles como sea posible:
     • Modelo CAD en 3D: Un archivo STEP es estándar.
     • Especificación del material: Indique claramente la aleación requerida (por ejemplo, AlSi10Mg o CuCrZr) y cualquier estándar de material específico (por ejemplo, especificaciones AMS).
     • Dibujo técnico: Incluya dimensiones críticas, tolerancias, requisitos de acabado superficial (valores Ra) para características específicas y ubicaciones que requieran mecanizado posterior.
     • Requisitos de postprocesamiento: Especifique los tratamientos térmicos requeridos (alivio de tensiones, envejecimiento), tratamientos superficiales (recubrimientos, pulido), HIP (si es necesario).
     • Cantidad: Número de piezas requeridas.
     • Requisitos de calidad y documentación: Especifique las certificaciones requeridas (por ejemplo, AS9100), los métodos de inspección (necesidades de END como escaneo TC) y el paquete de documentación (CofC, certificados de materiales, informes de inspección).
     • Contexto de la aplicación (opcional, pero útil): Describir brevemente la aplicación ayuda al proveedor a comprender la criticidad y los requisitos funcionales.

Conclusión: El futuro del control térmico: Fabricación avanzada con Met3dp

La gestión eficaz de las cargas térmicas sigue siendo uno de los desafíos más críticos en el diseño y la operación de naves espaciales fiables y de alto rendimiento. Las tuberías de calor son herramientas indispensables en este esfuerzo, y los recintos que las albergan e integran están evolucionando rápidamente gracias a las capacidades transformadoras de la fabricación aditiva de metales. Como hemos explorado, la utilización de tecnologías de FA como la Fusión de lecho de polvo láser (LPBF) con materiales avanzados como AlSi10Mg ligero o CuCrZr de alta conductividad permite a los ingenieros liberarse de las limitaciones de la fabricación tradicional.

Las ventajas son convincentes: libertad de diseño sin igual que permite geometrías complejas y conformes y características integradas; aligeramiento significativo a través de la optimización de la topología y las estructuras reticulares, lo que impacta directamente en los costos de lanzamiento; consolidación de piezas que conduce a una menor complejidad, tiempo de montaje y posibles puntos de falla; y ciclos de desarrollo acelerados a través de la creación rápida de prototipos y la iteración. Estos beneficios se traducen directamente en sistemas de control térmico más eficientes, compactos y confiables, allanando el camino para misiones científicas más ambiciosas, cargas útiles de satélites más densas y la exploración espacial sostenible de larga duración.

Sin embargo, aprovechar con éxito estas ventajas requiere un enfoque holístico. Exige adoptar desde el principio los principios de Diseño para la Fabricación Aditiva (DfAM), seleccionar cuidadosamente el material óptimo para los requisitos térmicos y estructurales específicos, comprender y planificar los pasos de post-procesamiento necesarios (desde el tratamiento térmico hasta el mecanizado de precisión y la inspección rigurosa), y afrontar los desafíos inherentes al proceso de fabricación aditiva mediante un control de proceso y una garantía de calidad sólidos.

Fundamentalmente, el éxito depende de la colaboración con el socio de fabricación adecuado. Elegir un proveedor con experiencia demostrada en el sector aeroespacial, profunda experiencia en materiales y procesos, certificaciones de calidad estrictas (como AS9100), capacidades integrales que abarquen desde el soporte DfAM hasta la inspección final, y un compromiso con la calidad, como Met3dp – es primordial. Met3dp, con sede en Qingdao, China, es un proveedor líder de soluciones de fabricación aditiva, especializado tanto en equipos de impresión 3D avanzados como en los polvos metálicos de alto rendimiento esenciales para aplicaciones industriales en los sectores aeroespacial, médico y automotriz. Su utilización de tecnologías de atomización por gas y PREP, líderes en la industria, garantiza la producción de polvos metálicos de alta esfericidad y alta fluidez, incluidas aleaciones innovadoras, lo que permite a los clientes imprimir piezas densas y de alta calidad con propiedades superiores. Con décadas de experiencia colectiva, Met3dp ofrece soluciones integrales, asociándose con organizaciones para acelerar sus transformaciones de fabricación digital.

La fabricación aditiva de metales ya no es una novedad futurista para el espacio; es un habilitador actual de capacidades de próxima generación. Para los sistemas de gestión térmica, los recintos de tubos de calor impresos en 3D representan un avance significativo, que ofrece posibilidades de rendimiento e integración previamente inalcanzables. A medida que la industria espacial continúa superando los límites, las técnicas de fabricación avanzadas y los socios expertos como Met3dp serán fundamentales para la realización de las soluciones térmicas innovadoras necesarias para el éxito de la misión.
