Marcos de cardán impresos en 3D para sistemas ópticos aeroespaciales

Introducción: Revolucionando la óptica aeroespacial con marcos de cardán impresos en 3D

La industria aeroespacial opera en la cúspide de la ingeniería, exigiendo componentes que cumplan con los estrictos requisitos de rendimiento, fiabilidad y peso. Dentro de este exigente sector, los sistemas ópticos utilizados para la obtención de imágenes, la orientación, la comunicación y la vigilancia dependen en gran medida de la estabilidad y la precisión proporcionadas por los marcos de cardán. Tradicionalmente, la fabricación de estas intrincadas estructuras implicaba complejos procesos de mecanizado, lo que a menudo conducía a largos plazos de entrega, desperdicio de material y limitaciones en la complejidad del diseño. Sin embargo, la llegada de fabricación aditiva (AM) de metaleso Impresión 3D, está cambiando fundamentalmente la forma en que se diseñan y producen los marcos de cardán aeroespaciales.

La impresión 3D de metales ofrece una libertad de diseño sin precedentes, lo que permite la creación de estructuras ligeras y altamente optimizadas que antes eran imposibles de fabricar. Esta tecnología permite a los ingenieros consolidar múltiples piezas en un único componente complejo, lo que reduce el tiempo de montaje, los posibles puntos de fallo y el peso total del sistema, un factor crítico en las aplicaciones aeroespaciales donde cada gramo cuenta. Para los gerentes de adquisiciones e ingenieros centrados en ingeniería de precisión y la mejora de la estabilidad del sistema óptico, la fabricación aditiva presenta una propuesta de valor convincente. Acelera los ciclos de desarrollo a través de la creación rápida de prototipos y facilita la producción de componentes altamente personalizados o de bajo volumen sin los costes prohibitivos asociados con las herramientas tradicionales.

Empresas como Met3dp están a la vanguardia de esta revolución, proporcionando soluciones avanzadas impresión 3D en metal adaptadas para industrias exigentes como la aeroespacial. Al aprovechar tecnologías de fusión de lecho de polvo de vanguardia, incluida la fusión selectiva por haz de electrones (SEBM), y polvos metálicos de alto rendimiento, Met3dp permite a los fabricantes aeroespaciales superar los límites del diseño de marcos de cardán, logrando un rendimiento y una fiabilidad superiores para sistemas ópticos críticos para la misión. Este cambio hacia fabricación aditiva aeroespacial componentes significa un movimiento hacia paradigmas de producción más ágiles, eficientes e innovadores. La capacidad de producir intrincados canales internos para refrigeración, integrar características de montaje directamente en el marco y utilizar la optimización topológica para obtener la máxima relación rigidez-peso son solo algunos ejemplos de cómo la FA está transformando la fabricación de marcos de cardán, lo que en última instancia conduce a plataformas aeroespaciales más capaces y eficientes.

¿Para qué se utilizan los marcos de cardán aeroespaciales? Aplicaciones e industrias

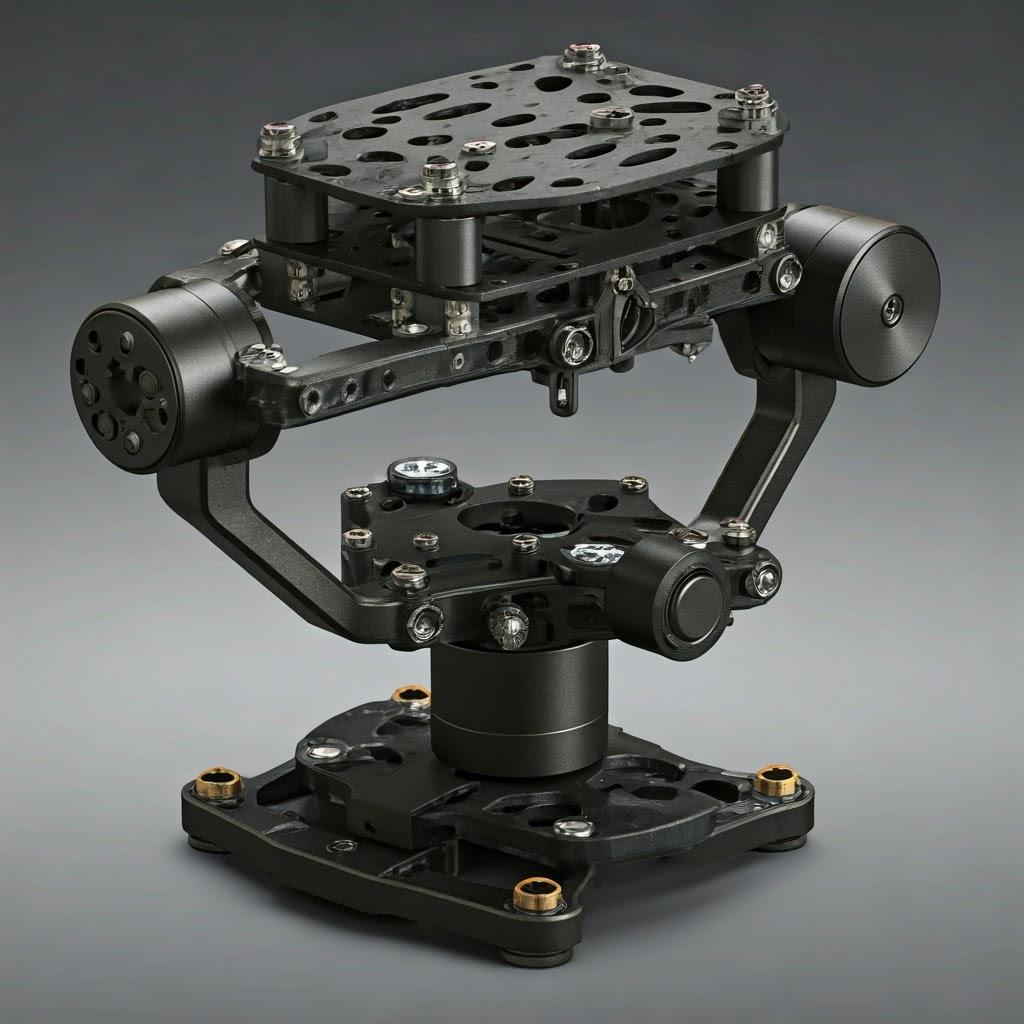

Los marcos de cardán aeroespaciales son estructuras mecánicas sofisticadas diseñadas para soportar y estabilizar cargas útiles sensibles, principalmente sistemas ópticos o de sensores, lo que les permite apuntar con precisión independientemente del movimiento o las vibraciones de la plataforma anfitriona (aviones, naves espaciales, satélites o vehículos aéreos no tripulados). La base función del cardán es proporcionar libertad rotacional a lo largo de múltiples ejes (típicamente dos o tres: cabeceo, balanceo, guiñada) utilizando un sistema de anillos anidados y cojinetes de precisión. Esto asegura que la carga útil, como una cámara, un telescopio, una antena o un designador láser, permanezca fija en un objetivo u orientada en una dirección específica, compensando los movimientos de la plataforma.

Las aplicaciones de los marcos de cardán aeroespaciales son diversas y críticas en varios sectores:

• Imágenes de satélite y observación de la Tierra: Las cámaras y sensores de alta resolución montados en satélites requieren sistemas de cardán excepcionalmente estables para capturar imágenes y datos claros desde la órbita. Estos cardanes deben funcionar de forma fiable en el duro entorno del espacio, soportando temperaturas y radiación extremas, al tiempo que mantienen la precisión de apuntamiento durante largas vidas operativas. Adquisiciones aeroespaciales para componentes de satélites a menudo prioriza a los proveedores con experiencia espacial probada y un estricto control de calidad.
• Vehículos aéreos no tripulados (UAV): Los drones utilizados para vigilancia, reconocimiento, cartografía e inspección dependen en gran medida de los cardanes cargas útiles de los UAV, normalmente cámaras (EO/IR - Electro-Óptico/Infrarrojo). El cardán aísla la cámara de las vibraciones y maniobras del dron, proporcionando imágenes suaves y estables, cruciales para el éxito de la misión. La reducción de peso es primordial para maximizar la resistencia al vuelo y la capacidad de carga útil de los UAV.
• Aviones tripulados: Los aviones militares utilizan sistemas de cardán para vainas de orientación, sensores de reconocimiento y antenas de comunicación. Los aviones comerciales podrían utilizar cardanes más pequeños para radares meteorológicos o cámaras externas. Estos sistemas deben soportar altas fuerzas G, cargas aerodinámicas y vibraciones significativas.
• Exploración espacial: Los telescopios (como el Hubble o el James Webb), las sondas interplanetarias y los módulos de aterrizaje utilizan complejos mecanismos de cardán para el apuntamiento preciso de los instrumentos, la orientación de la antena para la comunicación con la Tierra y la maniobra de los paneles solares.
• Defensa y Seguridad: Sistemas EO/IR Los marcos de cardán son estándar para aplicaciones de vigilancia y orientación aerotransportadas, terrestres y navales. Proporcionan una conciencia situacional y capacidades de orientación críticas en todas las condiciones climáticas, de día o de noche. Los proveedores B2B en este sector a menudo deben cumplir con las estrictas especificaciones militares (MIL-STD).

Industrias clave que dependen de cardanes de alto rendimiento:

Industria	Áreas de aplicación principales	Requisitos clave	Enfoque de adquisición
Aeroespacial	Satélites, aeronaves (tripuladas y no tripuladas), sondas espaciales	Ligereza, alta rigidez, estabilidad térmica, fiabilidad, amortiguación de vibraciones	Certificación AS9100, experiencia probada
Defensa	Vigilancia, cápsulas de orientación, reconocimiento, buscadores de misiles	Resistencia, precisión, sellado ambiental, cumplimiento de MIL-STD, control ITAR	Cadena de suministro segura, contratos a largo plazo
Detección remota	Cartografía aérea, monitorización medioambiental, sistemas lidar	Precisión, estabilidad, integración con GPS/INS	Integradores de sistemas, proveedores especializados
Comunicaciones	Antenas de comunicación por satélite, sistemas de seguimiento	Precisión de apuntamiento, fiabilidad, resistencia ambiental	Fabricantes de alto volumen, sector de las telecomunicaciones

Exportar a hojas

La complejidad, la precisión y las exigencias ambientales impuestas a los marcos de cardán aeroespaciales los convierten en candidatos ideales para las capacidades de fabricación avanzada que ofrece la impresión 3D de metales, lo que permite diseños optimizados para requisitos de misión específicos.

¿Por qué utilizar la impresión 3D de metales para los marcos de cardán aeroespaciales? Ventajas clave

Si bien los métodos de fabricación tradicionales como el mecanizado CNC se han utilizado durante mucho tiempo para producir marcos de cardán, la fabricación aditiva (AM) de metales ofrece distintas ventajas que son particularmente beneficiosas para las aplicaciones aeroespaciales. Estas ventajas abordan los principales impulsores de la industria, como la reducción de peso, la mejora del rendimiento y la aceleración de los ciclos de desarrollo. Comparando AM de metales vs. CNC el mecanizado revela por qué la AM se está convirtiendo cada vez más en el método preferido para componentes aeroespaciales complejos como los cardanes.

Ventajas clave de la AM de metales para marcos de cardán:

1. Aligeramiento significativo:
   • Optimización de la topología: La AM permite a los ingenieros utilizar sofisticadas herramientas de software para optimizar la estructura del cardán, colocando el material solo donde es estructuralmente necesario. Esto da como resultado diseños de aspecto orgánico y altamente eficientes que minimizan la masa al tiempo que mantienen o incluso aumentan la rigidez en comparación con las piezas fabricadas tradicionalmente. La reducción de peso de los componentes aeroespaciales se traduce directamente en ahorro de combustible, mayor capacidad de carga útil o mayor duración de la misión.
   • Estructuras reticulares: Las estructuras internas de celosía o panal se pueden integrar fácilmente en el diseño utilizando AM. Estas estructuras proporcionan excelentes relaciones rigidez-peso y también pueden ayudar a la amortiguación de vibraciones, un factor crítico para la estabilidad del sistema óptico.
   • Eficiencia del material: La AM suele utilizar solo el material necesario para la pieza y sus soportes, lo que reduce el importante desperdicio de material que a menudo se asocia con el mecanizado sustractivo, especialmente cuando se comienza con grandes lingotes de aleaciones aeroespaciales costosas como el titanio.
2. Libertad de diseño y complejidad sin precedentes:
   • Geometrías complejas: La AM elimina muchas de las limitaciones impuestas por la fabricación tradicional. Los ingenieros pueden diseñar formas muy intrincadas, canales internos (por ejemplo, para la gestión térmica o el cableado) y características conformadas que serían difíciles o imposibles de mecanizar. Esto permite fabricación de geometría compleja adaptado para un rendimiento óptimo.
   • Consolidación de piezas: Múltiples componentes que tradicionalmente se fabricarían por separado y luego se ensamblarían (usando sujetadores o adhesión) a menudo se pueden consolidar en una sola pieza monolítica usando AM. Esto reduce el número de piezas, elimina los posibles puntos de fallo en las uniones, simplifica el montaje, acorta la cadena de suministro y, a menudo, mejora la integridad estructural general. Explorando ventajas de la consolidación parcial es un impulsor clave para la adopción de AM en la contratación aeroespacial.
3. Desarrollo y producción acelerados:
   • Creación rápida de prototipos: La producción de prototipos metálicos funcionales de diseños de cardán es significativamente más rápida con AM que esperar herramientas o configuraciones de mecanizado complejas. Esto permite una iteración, prueba y validación del diseño más rápidas, lo que acorta el plazo de desarrollo general. Prototipado rápido aeroespacial los componentes permiten ciclos de innovación más rápidos.
   • Eliminación de herramientas: La AM no requiere moldes, matrices o accesorios costosos asociados con la fundición o la forja. Esto reduce drásticamente los costos iniciales y los plazos de entrega, particularmente para tiradas de producción de bajo a mediano volumen o diseños altamente personalizados.
   • Fabricación a la carta: Los archivos digitales de AM permiten que las piezas se produzcan más cerca del punto de necesidad, lo que podría permitir redes de fabricación distribuidas y reducir la dependencia de cadenas de suministro globales largas y complejas.
4. Versatilidad de materiales:
   • Los procesos de AM pueden funcionar con una amplia gama de aleaciones aeroespaciales de alto rendimiento, incluidas las aleaciones de titanio (como Ti-6Al-4V), superaleaciones de níquel, aleaciones de aluminio y materiales especiales como Invar, conocido por su bajo coeficiente de expansión térmica (CTE). Empresas como Met3dp se especializan en la producción y calificación de estos polvos avanzados para AM.

Tabla comparativa: Fabricación aditiva (AM) de metal vs. Mecanizado tradicional para cardanes

Característica	Fabricación aditiva de metales (AM)	Mecanizado CNC tradicional	Beneficio clave para cardanes mediante AM
Libertad de diseño	Alto (Geometrías complejas, características internas)	Moderado (Limitado por el acceso a herramientas y el proceso)	Estructuras optimizadas, características integradas
Aligeramiento	Excelente (optimización topológica, enrejados)	Limitado (Principalmente a través de mecanizado por vaciado)	Reducción de masa, mejor relación rigidez-peso
Consolidación de piezas	Alto potencial	Bajo potencial	Menos piezas, montaje reducido, mayor fiabilidad
Residuos materiales	Bajo (proceso aditivo)	Alto (Proceso sustractivo, especialmente piezas complejas)	Ahorro de costes, sostenibilidad
Velocidad de creación de prototipos	Rápido	Más lento (Requiere configuración, potencialmente herramientas)	Iteración y validación del diseño más rápidas
Coste de utillaje	Ninguno	Alto (para piezas complejas o de gran volumen)	Menor costo para producción personalizada/de bajo volumen
Plazo de entrega (Nuevo diseño)	Corto	Largo (Programación, configuración, posibles herramientas)	Tiempo de comercialización/despliegue de la misión más rápido
Acabado superficial (tal como se fabrica)	Generalmente más rugoso	Generalmente más suave	Requiere post-procesamiento para superficies críticas
Precisión dimensional	Bueno, en continua mejora	Muy alta	A menudo requiere mecanizado posterior para tolerancias ajustadas

Exportar a hojas

Al aprovechar estas ventajas, la impresión 3D de metal permite a los ingenieros y fabricantes crear marcos de cardán aeroespaciales de próxima generación que ofrecen un rendimiento superior, un peso reducido y plazos de desarrollo más rápidos en comparación con los métodos tradicionales. Asociarse con un experto como proveedor de servicios de FA de metales muy capaz Met3dp garantiza el acceso a la experiencia y la tecnología necesarias para obtener todos estos beneficios.

Materiales recomendados: Ti-6Al-4V e Invar para un rendimiento óptimo

Seleccionar el material adecuado es fundamental para diseñar marcos de cardán aeroespaciales que cumplan con los exigentes criterios de rendimiento, incluyendo bajo peso, alta rigidez y estabilidad térmica, especialmente para sistemas ópticos donde las mínimas expansiones o contracciones pueden afectar a la precisión de apuntamiento. Los procesos de fabricación aditiva de metales, particularmente las técnicas de fusión en lecho de polvo (PBF) como la fusión selectiva por láser (SLM) y la fusión selectiva por haz de electrones (SEBM), pueden procesar una variedad de aleaciones de grado aeroespacial. Para aplicaciones de cardán, dos materiales destacan por sus excepcionales propiedades: la aleación de titanio Ti-6Al-4V y la aleación de hierro-níquel Invar (FeNi36).

1. Aleación de titanio Ti-6Al-4V (Grado 5): El caballo de batalla aeroespacial

El Ti-6Al-4V es posiblemente la aleación de titanio más utilizada en la industria aeroespacial debido a su excelente combinación de propiedades, que se conservan bien en las piezas producidas mediante fabricación aditiva.

• Propiedades clave:
  • Alta relación resistencia-peso: Esta es la razón principal de su prevalencia en la industria aeroespacial. Permite estructuras fuertes y rígidas que son significativamente más ligeras que las contrapartes de acero.
  • Excelente resistencia a la corrosión: El titanio forma naturalmente una capa de óxido estable y protectora, lo que lo hace altamente resistente a la corrosión en diversos entornos, incluyendo ácidos oxidantes y soluciones de cloruro.
  • Buena resistencia a la fatiga: Crucial para componentes sometidos a carga cíclica y vibraciones, comunes en aeronaves y vehículos de lanzamiento.
  • Biocompatibilidad: Aunque es menos relevante para los cardanes, su biocompatibilidad también lo hace adecuado para implantes médicos.
  • Buen rendimiento a temperaturas moderadas: Mantiene una buena resistencia hasta alrededor de 300-400°C (570-750°F).
• ¿Por qué usar Ti-6Al-4V para cardanes?
  • Aligeramiento: Permite una reducción de masa significativa en comparación con el acero o incluso algunas aleaciones de aluminio, fundamental para aplicaciones de satélites y vehículos aéreos no tripulados (UAV).
  • Rigidez: Proporciona la rigidez necesaria para mantener la precisión de apuntamiento bajo carga.
  • Fabricabilidad mediante fabricación aditiva: El Ti-6Al-4V está bien caracterizado y ampliamente disponible para varios procesos de fabricación aditiva de metales, incluyendo SLM y SEBM. Empresas como Met3dp ofrecen polvo de titanio atomizado con gas específicamente optimizado para la fabricación aditiva, asegurando una buena fluidez y una alta densidad de empaquetamiento, lo que conduce a una calidad superior de la pieza.
• Consideraciones:
  • CTE Moderado: Si bien es mejor que el aluminio, su coeficiente de expansión térmica (CTE) aún podría ser demasiado alto para sistemas ópticos ultra precisos que requieren una estabilidad térmica extrema a través de las fluctuaciones de temperatura observadas en el espacio.
  • Costo: Las aleaciones de titanio son generalmente más caras que los aceros o las aleaciones de aluminio, tanto en términos de materia prima como de procesamiento.

2. Invar (FeNi36): El campeón de la estabilidad térmica

El Invar es una aleación de hierro-níquel notable por su bajo coeficiente de expansión térmica (CET) único a temperatura ambiente. Su nombre proviene de la palabra "invariable", que se refiere a su relativa falta de expansión o contracción con los cambios de temperatura.

• Propiedades clave:
  • CTE extremadamente bajo: El Invar exhibe uno de los valores de CET más bajos entre los metales y aleaciones cerca de la temperatura ambiente (típicamente alrededor de 1,2×10−6/°C). Esto es crucial para aplicaciones donde la estabilidad dimensional durante las fluctuaciones de temperatura es crítica.
  • Buena resistencia y ductilidad: Aunque no es tan resistente como el Ti-6Al-4V, posee propiedades mecánicas adecuadas para muchos componentes estructurales.
  • Propiedades magnéticas: Es ferromagnético.
• ¿Por qué usar Invar para rótulas?
  • Estabilidad térmica excepcional: Esencial para bancos ópticos de alta precisión, telescopios y sistemas de rótulas, particularmente en entornos espaciales donde los cambios de temperatura pueden ser significativos. Minimizar la expansión/contracción térmica evita la desenfoque o desalineación de los elementos ópticos.
  • Instrumentación de precisión: A menudo, el material elegido cuando la estabilidad dimensional es el requisito de diseño primordial.
• Consideraciones:
  • Mayor densidad: El Invar es significativamente más denso que el titanio (aproximadamente 8,1 g/cm³ frente a 4,4 g/cm³ para el Ti-6Al-4V), lo que lo hace menos adecuado cuando el peso es la principal restricción absoluta.
  • Desafíos de procesamiento de AM: El procesamiento de Invar a través de AM puede ser más desafiante que el titanio. Requiere una cuidadosa optimización de los parámetros para controlar la tensión residual y lograr las propiedades de bajo CET deseadas en la pieza final. Sin embargo, las técnicas especializadas de producción de polvo, como el Proceso de Electrodo Rotatorio de Plasma (PREP) ofrecido por Met3dp para ciertas aleaciones, pueden producir polvos altamente esféricos ideales para AM. Los equipos de adquisiciones que buscan Polvo de Invar PREP B2B los proveedores necesitan socios con experiencia en el manejo de esta aleación especial.
  • Costo: Los polvos de Invar adecuados para AM pueden ser caros y menos comunes que el Ti-6Al-4V.

Resumen de selección de materiales para rótulas aeroespaciales:

Material	Ventaja clave	Caso de uso principal para rótulas	Principal inconveniente	Capacidad de polvo Met3dp
Ti-6Al-4V	Elevada relación resistencia/peso	Cardanes ligeros y rígidos para vehículos aéreos no tripulados, aeronaves y satélites en general	CTE moderado	Polvo atomizado con gas de alta calidad
Invar (FeNi36)	CTE extremadamente bajo	Cardanes ultraestables para sistemas ópticos de alta precisión (telescopios espaciales)	Alta densidad, desafíos de la fabricación aditiva	Polvos especializados (por ejemplo, PREP)

Exportar a hojas

El papel de Met3dp como proveedor de materiales y servicios:

Elegir el material adecuado es solo una parte de la ecuación. La calidad del polvo metálico y la experiencia del proveedor de servicios de fabricación aditiva son cruciales para lograr las propiedades deseadas del material y el rendimiento de las piezas. Met3dp, como líder proveedor de polvo metálico y proveedor de soluciones de fabricación aditiva, aprovecha técnicas de fabricación de polvo líderes en la industria, como la atomización de gas por fusión por inducción al vacío (VIGA) y PREP, para producir polvos metálicos de alta esfericidad y alta pureza, incluidos Ti-6Al-4V y aleaciones potencialmente especializadas como Invar. Su experiencia se extiende a la optimización de los procesos de impresión, como SEBM, que es conocido por producir piezas con baja tensión residual, lo que resulta especialmente beneficioso para geometrías complejas como los marcos de cardán. La asociación con Met3dp garantiza el acceso tanto a materiales de alta calidad como al conocimiento del proceso necesario para fabricar con éxito componentes aeroespaciales exigentes. Su cartera incluye no solo aleaciones estándar, sino también materiales innovadores como TiNi, TiTa, TiAl y TiNbZr, lo que demuestra un compromiso con el avance de las opciones de materiales para fabricación aditiva.

Principios de diseño para la fabricación aditiva (DfAM) para marcos de cardán

Aprovechar con éxito la fabricación aditiva (AM) de metales para los marcos de cardán aeroespaciales requiere algo más que simplemente convertir un archivo de diseño existente fabricado de forma convencional a un formato compatible con AM. Para desbloquear verdaderamente los beneficios de la reducción de peso, la consolidación de piezas y la optimización del rendimiento, los ingenieros deben adoptar Diseño para fabricación aditiva (DfAM) principios. DfAM implica el diseño de componentes específicamente teniendo en cuenta las capacidades y limitaciones del proceso AM elegido. Para piezas complejas como los cardanes, la aplicación de DfAM es crucial para lograr los requisitos funcionales al tiempo que se garantiza la capacidad de fabricación y la rentabilidad. La asociación con un proveedor de AM con experiencia como Met3dp, que comprende los matices de procesos como la fusión selectiva por haz de electrones (SEBM), puede mejorar significativamente el proceso DfAM.

Principios clave de DfAM para cardanes aeroespaciales:

1. Optimización de la topología:
   • Concepto: Esta técnica computacional optimiza la disposición del material dentro de un espacio de diseño definido en función de casos de carga específicos, condiciones de contorno y objetivos de rendimiento (por ejemplo, maximizar la rigidez, minimizar la masa).
   • Aplicación para cardanes: Optimización topológica Aeroespacial las herramientas generan estructuras de soporte de carga altamente orgánicas y eficientes, eliminando material de las áreas de baja tensión. Esto es ideal para crear brazos y marcos de cardán ligeros pero rígidos, lo que contribuye directamente a la reducción de la inercia del sistema y el consumo de energía. Las formas complejas resultantes a menudo solo son fabricables mediante AM.
   • Consideraciones: Los diseños optimizados a menudo requieren suavizado e interpretación para garantizar la capacidad de fabricación (por ejemplo, evitar características demasiado delgadas para imprimirlas de forma fiable).
2. Estructuras de celosía y relleno:
   • Concepto: Reemplazar los volúmenes sólidos por estructuras internas de celosía (por ejemplo, panal de abeja, giroidales, espumas estocásticas) puede reducir significativamente el peso, manteniendo la integridad estructural y aumentando la superficie (beneficioso para la disipación del calor).
   • Aplicación para cardanes: Diseño de estructuras de celosía se puede aplicar a secciones más voluminosas del marco del cardán para reducir la masa sin comprometer la rigidez. También se pueden diseñar para proporcionar características específicas de amortiguación de vibraciones, mejorando la estabilidad óptica.
   • Consideraciones: La complejidad de la celosía puede aumentar el tiempo de diseño y simulación. El grosor mínimo de los puntales y el tamaño de las celdas están limitados por la resolución del proceso de fabricación aditiva. Es crucial asegurar la eliminación del polvo de las intrincadas celosías internas.
3. Consolidación de piezas:
   • Concepto: Rediseñar los ensamblajes para combinar múltiples componentes separados en una sola pieza impresa monolítica.
   • Aplicación para cardanes: Los soportes, montajes, características de enrutamiento de cables e incluso elementos de las carcasas de los cojinetes pueden integrarse directamente en la estructura principal del marco del cardán. Esto reduce el número de piezas, elimina los sujetadores (posibles puntos de fallo), simplifica el montaje y mejora la eficiencia estructural general.
   • Consideraciones: Los diseños consolidados pueden ser más complejos de imprimir y posprocesar. La capacidad de reparación podría reducirse si se daña una sola característica integrada.
4. Diseño de características para la fabricación aditiva:
   • Espesor de pared: Adherirse a los mínimos imprimibles Grosor de pared para la fabricación aditiva Las directrices para el material y el proceso elegidos (por ejemplo, SEBM) son esenciales para evitar fallos de impresión o deformaciones. Las paredes delgadas deben orientarse generalmente verticalmente si es posible.
   • Agujeros y canales: La orientación y el diámetro de los agujeros impactan en la imprimibilidad. Los agujeros horizontales pueden requerir soportes internos o diseñarse como formas autoportantes de diamante o de lágrima. Los canales internos complejos para la refrigeración o el cableado son factibles, pero requieren un diseño cuidadoso para la eliminación del polvo.
   • Voladizos y estructuras de soporte: Los voladizos pronunciados más allá de cierto ángulo (normalmente 45 grados para muchos procesos PBF de metal, aunque SEBM a veces puede manejar ángulos más bajos debido a la sinterización del polvo) requieren estructuras de soporte. El DfAM tiene como objetivo minimizar la necesidad de soportes utilizando ángulos autoportantes u orientando la pieza estratégicamente en la placa de construcción. Estrategia de la estructura de soporte es fundamental, ya que los soportes consumen material, añaden tiempo de impresión y requieren posprocesamiento para su eliminación, lo que puede afectar al acabado de la superficie.
5. Orientación y anisotropía:
   • Concepto: La orientación de la pieza en la plataforma de construcción afecta al acabado de la superficie, a la necesidad de soportes, al tiempo de impresión y, potencialmente, a las propiedades mecánicas (anisotropía) debido al proceso de construcción capa por capa.
   • Aplicación para cardanes: Las superficies o características funcionales críticas que requieren la mayor precisión/el acabado más suave deben orientarse idealmente hacia arriba o verticalmente. Orientar la pieza para minimizar los voladizos grandes y planos reduce los requisitos de soporte. Comprender la posible anisotropía de las propiedades mecánicas (la resistencia y la ductilidad pueden variar ligeramente en las direcciones Z y XY) es importante para las trayectorias de carga críticas, aunque procesos como el SEBM suelen dar lugar a propiedades más isótropas en comparación con el SLM debido a las mayores temperaturas de procesamiento.

Tabla resumen de las directrices de DfAM:

Principio DfAM	Objetivo	Beneficio clave para los cardanes	Consideraciones
Optimización de la topología	Maximizar la relación rigidez-peso	Aligeramiento significativo, alto rendimiento	Restricciones de fabricación, complejidad de la simulación
Estructuras reticulares	Reducir la masa en secciones sólidas, añadir funcionalidad	Aligeramiento, amortiguación de vibraciones	Complejidad del diseño, eliminación del polvo
Consolidación de piezas	Reducir el número de piezas y los pasos de montaje	Mayor fiabilidad, logística simplificada	Complejidad de la impresión, capacidad de reparación
Diseño de características	Asegurar la fabricación, optimizar el rendimiento	Impresión fiable, integración funcional	Limitaciones del proceso (espesor de pared, voladizos)
Estrategia de orientación	Minimizar los soportes, optimizar las propiedades y el acabado	Reducción del post-procesamiento, rendimiento predecible	Compensaciones entre el acabado, los soportes y las propiedades

Exportar a hojas

Aplicar estos Directrices DfAM para la impresión de metales requiere eficazmente la colaboración entre los ingenieros de diseño y los expertos en procesos de fabricación aditiva. Empresas como Met3dp proporcionan este enlace crucial, ofreciendo orientación sobre el diseño de piezas optimizadas para sus avanzados métodos de impresión, garantizando que el marco del cardán final cumpla tanto las especificaciones de rendimiento como las realidades de fabricación.

Lograr la precisión: Tolerancia, acabado superficial y precisión dimensional en los cardanes de fabricación aditiva

Los marcos de cardán aeroespaciales, especialmente los que soportan sistemas ópticos, exigen altos niveles de precisión. Si bien la fabricación aditiva de metales ofrece numerosas ventajas en términos de libertad de diseño y aligeramiento, la comprensión y la gestión de las tolerancias, el acabado superficial y la precisión dimensional general son fundamentales para garantizar que el componente final cumpla los requisitos funcionales. La precisión alcanzable depende del proceso de fabricación aditiva específico, el material utilizado, la geometría de la pieza, la orientación de la construcción y los pasos de post-procesamiento empleados.

Tolerancias en la fabricación aditiva de metales:

• Tolerancias generales: Las piezas de AM metálicas tal como se construyen suelen alcanzar tolerancias en el rango de ±0,1 mm a ±0,2 mm (±0,004″ a ±0,008″) para características más pequeñas, con rangos de tolerancia que podrían ampliarse en dimensiones mayores (por ejemplo, ±0,1% a ±0,2% de la longitud total). Procesos como la fusión selectiva por haz de electrones (SEBM), conocidos por operar a temperaturas más altas, lo que reduce las tensiones internas, a veces pueden ofrecer una mejor estabilidad dimensional para piezas grandes o complejas en comparación con SLM. Las impresoras líderes en la industria de Met3dp están diseñadas para un alto rendimiento. Precisión SEBM.
• Factores que influyen en la tolerancia: Los factores clave incluyen las tensiones térmicas durante la impresión (lo que lleva a una ligera deformación o distorsión), las características del polvo, la calibración del láser/haz de electrones, el grosor de la capa y la complejidad de la geometría de la pieza.
• Lograr tolerancias más ajustadas: Para características críticas como las interfaces de los cojinetes, las superficies de montaje o los datos de alineación que requieren tolerancias más estrictas que la capacidad estándar de construcción, normalmente se requieren operaciones secundarias de mecanizado CNC durante el post-procesamiento. DfAM debe tener en cuenta la adición de material de mecanizado (por ejemplo, 0,5 mm - 1,0 mm) a estas superficies específicas.

Acabado superficial (rugosidad):

• Acabado superficial de construcción: El acabado superficial de las piezas de AM metálicas tal como se construyen es generalmente más rugoso que el de las superficies mecanizadas. Los valores de rugosidad superficial (Ra) suelen oscilar entre 5 µm y 25 µm (200 µin y 1000 µin), dependiendo del proceso, el material, el grosor de la capa y la orientación de la superficie (hacia arriba, hacia abajo, paredes verticales). Las superficies orientadas hacia abajo impactadas por las estructuras de soporte tienden a ser más rugosas después de la eliminación del soporte.
• Mejora del acabado superficial: Varias técnicas de post-procesamiento pueden mejorar significativamente la Rugosidad superficial de las piezas de AM:
  • Granallado abrasivo (granallado con perlas/arena): Proporciona un acabado mate uniforme, elimina el polvo suelto, pero solo mejora marginalmente los valores de Ra.
  • Acabado por volteo/vibración: Utiliza medios para alisar superficies y bordes, eficaz para lotes de piezas más pequeñas.
  • Electropulido: Un proceso electroquímico que elimina una fina capa de material, lo que resulta en una superficie muy lisa, brillante y limpia. Excelente para geometrías complejas y canales internos.
  • Mecanizado CNC: Se utiliza en superficies específicas que requieren una gran suavidad y tolerancias ajustadas.
  • Pulido manual: Requiere mucha mano de obra, pero puede lograr acabados de espejo en superficies accesibles.

Precisión y estabilidad dimensional:

• Definición: La precisión dimensional se refiere a cuán estrechamente la pieza final se ajusta a las dimensiones previstas especificadas en el modelo CAD. La estabilidad dimensional se refiere a la capacidad de la pieza para mantener su forma y tamaño en condiciones de funcionamiento, particularmente las fluctuaciones térmicas (Estabilidad dimensional aeroespacial).
• Lograr precisión: Esto requiere un cuidadoso control del proceso durante la impresión, tratamientos térmicos de alivio de tensión apropiados después de la impresión y metrología precisa para la verificación. Control de calidad AM es primordial.
• Metrología e inspección: La verificación de la precisión dimensional de los marcos de cardán AM complejos a menudo requiere herramientas de metrología avanzadas:
  • Máquinas de medición por coordenadas (MMC): Proporcionan mediciones de puntos de alta precisión para dimensiones críticas y verificación de dimensionamiento y tolerancias geométricas (GD&T).
  • Escaneo láser 3D / escaneo de luz estructurada: Capturan datos de nube de puntos densos de toda la superficie de la pieza, lo que permite la comparación con el modelo CAD original (verificación de la geometría) y la evaluación de la forma y la desviación generales.
• Estabilidad térmica: Para aplicaciones que requieren una estabilidad extrema (por ejemplo, el uso de Invar), no solo el proceso de fabricación aditiva (AM) debe producir una pieza densa, sino que también pueden ser necesarios tratamientos térmicos apropiados para lograr la microestructura deseada de bajo CTE. La estabilidad inherente del material en sí mismo es el factor principal aquí.

Resumen de consideraciones de precisión:

Parámetro	Capacidad tal como se construye (típico PBF de metal)	Métodos para la mejora	Importancia para los cardanes
Tolerancia	±0,1 a ±0,2 mm	Mecanizado CNC (características críticas)	Esencial para interfaces, rodamientos, alineación
Acabado superficial (Ra)	5 µm a 25 µm	Mecanizado, pulido, electropulido, granallado	Afecta la fricción (rodamientos), el sellado, la estética
Precisión dimensional	Bueno, dependiente del proceso	Control de procesos, tratamiento térmico, metrología	Asegura el montaje y la función correctos
Estabilidad térmica	Dependiente del material y la microestructura	Selección de materiales (por ejemplo, Invar), tratamiento térmico	Crítico para la precisión de apuntamiento óptico en temperaturas variables

Exportar a hojas

Logrando lo necesario Tolerancias de impresión 3D en metal y el acabado para los cardanes aeroespaciales a menudo implica un enfoque híbrido, aprovechando la AM para la creación de geometría compleja y el aligeramiento, seguido de un post-procesamiento específico (especialmente el mecanizado) para las características críticas de la interfaz. La colaboración con un proveedor como Met3dp garantiza que estas consideraciones se integren desde el principio en las etapas de diseño y planificación de la fabricación.

Pasos esenciales de post-procesamiento para marcos de cardán impresos en 3D

La producción de un marco de cardán de metal utilizando la fabricación aditiva rara vez es el final del proceso de fabricación. La pieza 'tal como se construye' directamente de la impresora normalmente requiere varios post-procesamiento Pasos para cumplir con las especificaciones finales de ingeniería en cuanto a rendimiento, precisión dimensional, acabado superficial y propiedades de los materiales. Estos pasos son fundamentales para garantizar la fiabilidad y funcionalidad exigidas en las aplicaciones aeroespaciales. La secuencia específica y la necesidad de estos pasos dependen del proceso de fabricación aditiva utilizado (por ejemplo, SLM frente a SEBM), el material (Ti-6Al-4V frente a Invar), la complejidad de la pieza y los requisitos de su aplicación final.

Flujo de trabajo común de post-procesamiento para rótulas metálicas de fabricación aditiva:

1. Eliminación del polvo (despolvoreo):
   • Proceso: Eliminación del polvo metálico no fusionado atrapado dentro de la pieza (especialmente en canales internos o estructuras de celosía complejas) y que rodea la pieza en la cámara de construcción. Esto suele hacerse utilizando aire comprimido, sistemas de vacío especializados y cepillado manual dentro de un entorno controlado para contener el polvo metálico potencialmente reactivo.
   • Importancia: Asegura que el polvo suelto no interfiera con los pasos posteriores o con la función final. Es fundamental para despejar los canales internos diseñados para la refrigeración o el cableado. La minuciosidad es clave.
2. Tratamiento térmico antiestrés:
   • Proceso: Calentamiento de la pieza (a menudo mientras aún está adherida a la placa de construcción) en un horno de vacío o de atmósfera inerte a un perfil de temperatura específico, manteniéndola y luego enfriándola lentamente.
   • Importancia: Los ciclos rápidos de calentamiento y enfriamiento inherentes a los procesos de fusión en lecho de polvo inducen tensiones residuales dentro de la pieza. El alivio de tensiones minimiza la distorsión durante la extracción de la placa de construcción o el mecanizado posterior y mejora la estabilidad dimensional. Tratamiento térmico de piezas aeroespaciales es un requisito estándar para los componentes críticos de vuelo. SEBM, que funciona a temperaturas más altas en la cámara de construcción, generalmente resulta en una menor tensión residual en comparación con SLM, lo que podría simplificar las necesidades de alivio de tensiones.
3. Extracción de la pieza de la placa de montaje:
   • Proceso: Separación de la(s) pieza(s) impresa(s) de la placa de construcción metálica a la que se fusionaron. Esto suele hacerse mediante electroerosión por hilo (EDM), aserrado o, a veces, fresado/rectificado.
   • Importancia: Libera el componente individual para su posterior procesamiento. Se debe tener cuidado de no dañar la pieza durante la extracción.
4. Retirada de la estructura de soporte:
   • Proceso: Eliminación de las estructuras de soporte diseñadas para anclar la pieza a la placa de construcción y soportar las características salientes durante la construcción. Esto suele hacerse manualmente con alicates, cortadores y amoladoras manuales, o a veces mediante mecanizado CNC o EDM para soportes más delicados o inaccesibles.
   • Importancia: Los soportes son sacrificables y no forman parte del componente final. La eliminación puede requerir mucha mano de obra y dañar potencialmente la superficie de la pieza si no se hace con cuidado. A menudo quedan marcas o «líneas de testigo» donde se fijaron los soportes, lo que requiere un acabado adicional.
5. Tratamientos térmicos adicionales (Opcionales pero comunes):
   • Proceso: Dependiendo del material (especialmente Ti-6Al-4V) y de las propiedades deseadas, podrían realizarse tratamientos térmicos adicionales como el prensado isostático en caliente (HIP) o el tratamiento de solución y envejecimiento.
   • HIP (Prensado isostático en caliente): Combina alta temperatura y alta presión de gas inerte para cerrar la microporosidad interna dentro de la pieza, mejorando la vida a la fatiga, la ductilidad y la integridad general del material. A menudo se especifica para componentes aeroespaciales críticos.
   • Tratamiento de solución y envejecimiento (para Ti-6Al-4V): Modifica la microestructura para mejorar la resistencia u otras propiedades mecánicas específicas.
   • Importancia: Adapta la microestructura y las propiedades mecánicas del material para cumplir con los requisitos de rendimiento final, a menudo superando los de los equivalentes fundidos o, a veces, incluso forjados.
6. Mecanizado (acabado de características críticas):
   • Proceso: Usando Componentes de fabricación aditiva con mecanizado CNC técnicas (fresado, torneado, taladrado, rectificado) para lograr tolerancias ajustadas, acabados superficiales específicos y características geométricas precisas en superficies críticas (por ejemplo, orificios de cojinetes, interfaces de montaje, superficies de sellado).
   • Importancia: Salva la brecha entre las tolerancias/acabados de la FA tal como se construyen y los estrictos requisitos de las interfaces aeroespaciales. La planificación del DfAM debe incorporar material adicional (material de mecanizado) en estas características.
7. Acabado superficial:
   • Proceso: Empleando varios Opciones de Acabado de Superficies para lograr la textura superficial, suavidad o apariencia deseadas en superficies no mecanizadas. Esto puede incluir granallado (acabado mate uniforme), pulido rotatorio (desbarbado, suavizado de bordes), electropulido (alta suavidad, facilidad de limpieza) o pulido manual.
   • Importancia: Mejora la estética, puede mejorar la resistencia a la fatiga (granallado), reducir la fricción o preparar las superficies para el recubrimiento.
8. Limpieza e inspección:
   • Proceso: Limpieza a fondo de la pieza para eliminar cualquier fluido de mecanizado, compuestos de pulido o residuos. La inspección final con herramientas de metrología (CMM, escaneo 3D) verifica la precisión dimensional, y se pueden utilizar métodos de Ensayos No Destructivos (END) (por ejemplo, rayos X, tomografía computarizada, FPI - Inspección por Penetración Fluorescente) para verificar la presencia de defectos internos o grietas superficiales.
   • Importancia: Asegura que la pieza cumpla con todas las especificaciones y esté libre de defectos antes del montaje o despliegue.

Resumen de los pasos de post-procesamiento:

Paso	Propósito	Métodos típicos	Consideración clave
Eliminación de polvo	Eliminar el polvo no fusionado	Aire comprimido, vacío, cepillado	Minuciosidad, especialmente en los canales internos
El alivio del estrés	Reducir la tensión interna, evitar la distorsión	Tratamiento térmico en horno de vacío	Crítico antes de la extracción de la placa de construcción
Extracción de piezas	Separar la pieza de la placa de construcción	Electroerosión por hilo, aserrado	Evitar daños en la pieza
Retirada del soporte	Retirar los soportes de construcción temporales	Herramientas manuales, CNC, EDM	Requiere mucha mano de obra, posibles marcas en la superficie
Tratamientos térmicos adicionales	Mejorar la densidad (HIP), mejorar las propiedades (envejecimiento)	Unidad HIP, Horno de vacío	Requisito específico de la aplicación
Mecanizado	Lograr tolerancias ajustadas y acabado fino	Fresado CNC, Torneado, Rectificado	Requerido para interfaces críticas
Acabado de superficies	Mejorar la calidad de la superficie en áreas no mecanizadas	Granallado, Tamboreo, Pulido, Electropulido	Estética, fatiga, preparación del recubrimiento
Limpieza e inspección	Asegurar la limpieza y el cumplimiento	Disolventes, Ultrasonidos; CMM, Escaneo 3D, Ensayos no destructivos	Verificación final de la calidad

Exportar a hojas

La extensión y complejidad del post-procesamiento impactan significativamente en el coste final y el plazo de entrega de un marco de cardán AM. La colaboración con un proveedor de servicios completos como Met3dp, que puede gestionar o asesorar sobre todo este flujo de trabajo, desde el diseño inicial hasta la inspección final, es crucial para los responsables de compras y los ingenieros que buscan componentes aeroespaciales fiables y de alta calidad.

Superar los desafíos comunes en la fabricación aditiva de cardanes

Si bien la fabricación aditiva de metales ofrece un potencial transformador para los marcos de cardán aeroespaciales, el proceso no está exento de desafíos. Comprender estos posibles obstáculos e implementar estrategias para superarlos es esencial para una producción exitosa, particularmente para aplicaciones aeroespaciales exigentes donde la calidad y la fiabilidad no son negociables. La conciencia de estos problemas permite a los ingenieros y equipos de adquisiciones trabajar de forma proactiva con sus socios de AM.

Desafíos comunes y estrategias de mitigación:

1. Deformación y distorsión (tensión térmica):
   • Desafío: El calentamiento intenso y localizado y el enfriamiento rápido durante los procesos PBF crean gradientes térmicos significativos, lo que lleva a tensiones internas. Si estas tensiones exceden el límite elástico del material, la pieza puede deformarse o distorsionarse, especialmente las características delgadas o planas grandes, lo que podría causar fallas en la construcción o imprecisiones dimensionales.
   • Estrategias de mitigación:
     • Selección del proceso: SEBM generalmente induce una tensión residual más baja que SLM debido a su temperatura de cámara de construcción más alta y uniforme y al pre-sinterizado del lecho de polvo.
     • Estructuras de soporte optimizadas: Los soportes robustos anclan la pieza de manera efectiva a la placa de construcción, resistiendo las fuerzas de distorsión durante la construcción.
     • Orientación de construcción: Orientar la pieza para minimizar las áreas de sección transversal grandes paralelas a la placa de construcción puede reducir la acumulación de tensión.
     • Optimización de los parámetros del proceso: El ajuste fino de la potencia del láser/haz de electrones, la velocidad de escaneo y la estrategia de escaneo (por ejemplo, escaneo de islas) ayuda a gestionar la entrada de calor. Met3dp aprovecha a fondo Optimización del proceso de fabricación aditiva experiencia.
     • Tratamiento térmico antiestrés: Realizar este paso inmediatamente después de la impresión (idealmente antes de retirar la placa) es fundamental para Gestión de tensiones térmicas.
2. Dificultades para retirar la estructura de soporte:
   • Desafío: Los soportes, aunque necesarios, deben retirarse en el post-procesamiento. Esto puede llevar mucho tiempo, ser intensivo en mano de obra y correr el riesgo de dañar la superficie de la pieza, especialmente para soportes internos complejos o características delicadas. Las "marcas de testigo" de los soportes pueden afectar negativamente al acabado de la superficie.
   • Estrategias de mitigación:
     • DfAM para la minimización de soportes: El diseño de piezas con ángulos autoportantes (normalmente >45°) y la optimización de la orientación de la construcción reducen la necesidad de soportes.
     • Diseño inteligente de soportes: El uso de estructuras de soporte con menor densidad o puntos de rotura diseñados facilita su eliminación. Las herramientas de software mejoran continuamente en esta área.
     • Selección del proceso: Algunos procesos o conjuntos de parámetros podrían permitir voladizos más pronunciados con menos soportes.
     • Técnicas avanzadas de eliminación: Utilización de electroerosión por hilo o mecanizado especializado para la eliminación de soportes en zonas críticas o de difícil acceso.
3. Porosidad:
   • Desafío: Pueden formarse pequeños vacíos o poros dentro del material impreso debido a la fusión incompleta entre capas, gas atrapado o inconsistencias del polvo. La porosidad puede afectar negativamente a las propiedades mecánicas, en particular a la resistencia a la fatiga. Control de la porosidad en la impresión 3D es vital para las piezas críticas.
   • Estrategias de mitigación:
     • Parámetros de proceso optimizados: Asegurar una densidad de energía suficiente (potencia del haz, velocidad) para la fusión completa.
     • Polvo de alta calidad: Utilizar polvo con alta esfericidad, distribución controlada del tamaño de las partículas, buena fluidez y bajo contenido interno de gas (el enfoque de Met3dp en la producción avanzada de polvo aborda esto). Riguroso Control de calidad del polvo es esencial.
     • Entorno de construcción controlado: Mantener los niveles de vacío adecuados (SEBM) o el flujo de gas inerte (SLM) para minimizar la oxidación y el atrapamiento de gas.
     • Prensado isostático en caliente (HIP): Un paso de post-procesamiento eficaz para cerrar la microporosidad interna y mejorar significativamente la densidad del material y el rendimiento a la fatiga.
4. Rugosidad del Acabado Superficial:
   • Desafío: Las superficies tal cual se construyen son inherentemente más rugosas que las superficies mecanizadas debido a la naturaleza por capas y a las partículas de polvo parcialmente fundidas. Esto puede ser problemático para las superficies de sellado, las interfaces de los cojinetes o la suavidad aerodinámica.
   • Estrategias de mitigación:
     • Optimización de parámetros: El uso de capas más finas generalmente mejora el acabado, pero aumenta el tiempo de construcción. El escaneo de contornos puede suavizar las paredes verticales.
     • Orientación de construcción: Priorizar las superficies críticas como orientadas hacia arriba o verticales generalmente produce mejores acabados.
     • Post-procesamiento: Implementar los pasos de acabado superficial apropiados (mecanizado, pulido, granallado, etc.) como se describió anteriormente.
5. Lograr las propiedades del material (especialmente para aleaciones sensibles como el Invar):
   • Desafío: Asegurar que la pieza de fabricación aditiva final exhiba la microestructura y las propiedades mecánicas deseadas (por ejemplo, el CTE extremadamente bajo del Invar) requiere un control preciso sobre todo el proceso, desde la calidad del polvo hasta los parámetros de impresión y los tratamientos térmicos posteriores al procesamiento. Las desviaciones pueden conducir a un rendimiento subóptimo.
   • Estrategias de mitigación:
     • Caracterización rigurosa del material: Calificar los materiales de fabricación aditiva a fondo mediante pruebas exhaustivas.
     • Control estricto del proceso: Utilizar máquinas con sistemas robustos de monitoreo y control (como las impresoras líderes en la industria de Met3dp) y adherirse a los parámetros de construcción calificados.
     • Tratamientos térmicos a medida: Desarrollar y aplicar ciclos específicos de tratamiento térmico validados para lograr las propiedades objetivo para la aleación y la aplicación específicas.
     • ±0,05 a ±0,2 mm Asociarse con un proveedor de fabricación aditiva que posea un profundo conocimiento de la ciencia de los materiales y experiencia con la aleación específica.

Resumen de mitigación de desafíos:

Desafío	Causa principal	Estrategia de mitigación clave	Ventaja de Met3dp
Deformación/Distorsión	Tensión térmica residual	Elección del proceso (SEBM), soportes, orientación, tratamiento térmico	Experiencia en SEBM, control del proceso
Retirada del soporte	Requerido para voladizos	DfAM, soportes inteligentes, orientación, tecnología avanzada de eliminación	Guía de optimización del diseño/proceso
Porosidad	Fusión incompleta, gas, calidad del polvo	Parámetros optimizados, polvo de calidad, HIP, control del proceso	Polvos de alta calidad, impresoras robustas, control del proceso
Acabado superficial	Proceso por capas, Adhesión del polvo	Parámetros, Orientación, Acabado posterior al procesamiento	Guía sobre acabados y postprocesamiento alcanzables
Propiedades de los materiales	Variación del proceso, Control de la microestructura	Calificación de materiales, Control del proceso, Tratamiento térmico	Experiencia en ciencia de materiales, Procesos calificados

Exportar a hojas

Superar estos desafíos requiere una combinación de tecnología robusta, control meticuloso del proceso, experiencia en ciencia de materiales y adherencia a los principios de DfAM. La colaboración con un socio de AM experimentado y conocedor como Met3dp, equipado con sistemas avanzados y centrado en la calidad desde el polvo hasta la inspección final de la pieza, es la forma más efectiva de navegar por estas complejidades y garantizar la producción exitosa de marcos de cardán aeroespaciales confiables y de alto rendimiento.

Cómo elegir el proveedor de servicios de impresión 3D de metales adecuado para cardanes aeroespaciales

Seleccionar el socio de fabricación aditiva adecuado es tan crítico como las opciones de diseño y material al producir componentes de alto riesgo como los marcos de cardán aeroespaciales. La calidad, confiabilidad y rendimiento de la pieza final dependen en gran medida de las capacidades, la experiencia y los sistemas de calidad del proveedor. Para los ingenieros y gerentes de adquisiciones que navegan por el Calificación del proveedor de AM aeroespacial proceso, la evaluación de los socios potenciales requiere una evaluación exhaustiva más allá de la simple cotización de precios. Elegir un Servicio de impresión de metales B2B asegura el éxito del proyecto y mitiga los riesgos asociados con el hardware crítico para el vuelo.

Criterios clave para evaluar a los proveedores de servicios de fabricación aditiva:

1. Experiencia y certificaciones aeroespaciales:
   • Historial: ¿Tiene el proveedor experiencia demostrable en la fabricación de componentes para las industrias aeroespacial y de defensa? ¿Pueden proporcionar estudios de caso o referencias?
   • Certificaciones: ¿Está el proveedor certificado según las normas de calidad aeroespacial pertinentes, principalmente Impresión 3D certificada AS9100? Esta certificación garantiza sistemas de gestión de calidad robustos adaptados a las exigencias del sector aeroespacial. Otras certificaciones relevantes pueden incluir ISO 9001 o aprobaciones específicas de los clientes. El cumplimiento de regulaciones como ITAR (Reglamento Internacional de Tráfico de Armas) puede ser necesario para proyectos de defensa.
2. Conocimientos técnicos y apoyo de ingeniería:
   • Conocimiento DfAM: ¿El proveedor ofrece soporte de Diseño para la Fabricación Aditiva (DfAM)? ¿Pueden sus ingenieros colaborar eficazmente para optimizar los diseños de cardán para la imprimibilidad, el rendimiento y la rentabilidad?
   • Experiencia en ciencia de materiales: ¿Poseen un profundo conocimiento de los materiales recomendados (Ti-6Al-4V, Invar) y sus requisitos de procesamiento específicos en AM? ¿Pueden asesorar sobre las compensaciones de la selección de materiales?
   • Comprensión del proceso: ¿Tienen un conocimiento experto de sus procesos específicos de fabricación aditiva (por ejemplo, SLM, SEBM) y de cómo los parámetros afectan a las propiedades finales de las piezas? Met3dp, por ejemplo, cuenta con décadas de experiencia colectiva en Experiencia en fabricación aditiva de metales.
3. Equipos y tecnología:
   • Capacidad del proceso: ¿El proveedor opera la tecnología de fabricación aditiva de metales adecuada (por ejemplo, SEBM, SLM) que mejor se adapte al diseño y material específicos del cardán? ¿Tienen máquinas industriales bien mantenidas? Met3dp utiliza sus propias impresoras SEBM líderes en la industria, conocidas por su precisión y fiabilidad.
   • Construir volumen: ¿Sus máquinas pueden adaptarse al tamaño del marco del cardán requerido?
   • Manipulación de polvos: ¿Tienen procedimientos estrictos para la manipulación, el almacenamiento y el reciclaje de polvos metálicos para mantener la pureza y evitar la contaminación?
4. Calidad y trazabilidad del material:
   • Abastecimiento de polvo: ¿Se abastecen de polvos metálicos de alta calidad de proveedores de renombre o, como Met3dp, fabrican sus propios polvos utilizando métodos avanzados como la atomización por gas o PREP?
   • Certificación de materiales: ¿Pueden proporcionar certificaciones de materiales (por ejemplo, composición química, distribución del tamaño de las partículas) con cada lote de polvo?
   • Trazabilidad: ¿Existe una Trazabilidad de materiales en la fabricación aditiva a lo largo del proceso, que vincula la pieza final con el lote de polvo específico, la máquina, los parámetros de construcción y los pasos de post-procesamiento? Esto es crucial para el control de calidad aeroespacial.
5. Capacidades de postprocesado:
   • Interno frente a subcontratado: ¿El proveedor ofrece los pasos de post-procesamiento necesarios (alivio de tensiones, HIP, mecanizado, acabado, inspección) internamente, o gestiona una red cualificada de subcontratistas? Las capacidades internas a menudo agilizan el flujo de trabajo y mejoran el control de calidad.
   • Experiencia: ¿Tienen experiencia demostrada en la ejecución de estos pasos de post-procesamiento según los estándares aeroespaciales?
6. Gestión de la calidad e inspección:
   • Sistema de calidad: Más allá de la norma AS9100, ¿qué implica su Sistema de Gestión de Calidad (SGC) general? ¿Cómo gestionan el control de procesos y la documentación?
   • Capacidad de inspección: ¿Poseen equipos de metrología avanzados (CMM, escáneres 3D) y capacidades de ensayos no destructivos (rayos X/TC) para una validación exhaustiva de las piezas?
   • Informar: ¿Pueden proporcionar documentación de calidad completa, incluyendo registros de construcción, certificados de materiales, informes de inspección y certificados de conformidad?
7. Comunicación y gestión de proyectos:
   • Capacidad de respuesta: ¿Qué tan receptivo y transparente es el proveedor durante la cotización (Solicitud de cotización de impresión 3D de metales) y el proceso de producción?
   • Gestión de proyectos: ¿Cuentan con gestores de proyectos dedicados para garantizar el cumplimiento de los plazos y los requisitos de comunicación?

Resumen de la lista de verificación de evaluación de proveedores:

Criterios	Preguntas clave	Por qué es importante para los cardanes
Experiencia/Certificaciones aeroespaciales	¿AS9100? ¿Proyectos aeroespaciales probados? ¿Cumplimiento de ITAR?	Asegura la comprensión de los estrictos requisitos y sistemas de calidad
Conocimientos técnicos	¿Apoyo DfAM? ¿Conocimiento de materiales/procesos? ¿Colaboración de ingeniería?	Optimiza el diseño para el rendimiento, la capacidad de fabricación y el coste
Equipos/Tecnología	¿Proceso correcto (SEBM/SLM)? ¿Volumen de construcción? ¿Calidad de la máquina? ¿Manipulación de polvo?	Asegura la capacidad de producir la pieza de forma fiable
Calidad del material/Trazabilidad	¿Fuente/calidad del polvo? ¿Certificaciones? ¿Trazabilidad completa?	Garantiza la integridad y el cumplimiento de los materiales
Tratamiento posterior	¿Capacidades internas (tratamiento térmico, HIP, mecanizado)? ¿Experiencia?	Asegura que la pieza final cumple con todas las especificaciones dimensionales y de propiedades
Gestión de la calidad	¿Sistema de gestión de la calidad (SGC) robusto? ¿Control de procesos? ¿Inspección avanzada (CMM, END)? ¿Documentación?	Verifica la calidad y la conformidad de las piezas
Comunicación/GP	¿Capacidad de respuesta? ¿Transparencia? ¿Gestión de proyectos dedicada?	Asegura una ejecución fluida y una entrega puntual

Exportar a hojas

Elegir un socio como Met3dp, que hace hincapié en soluciones integrales que abarcan impresoras SEBM avanzadas, polvos metálicos de alta calidad producidos internamente y una profunda experiencia en el desarrollo de aplicaciones, reduce significativamente el riesgo de la adopción de AM para componentes críticos. Más información sobre nosotros revela un compromiso con la asociación y la habilitación de la fabricación de próxima generación.

Comprensión de los factores de coste y los plazos de entrega para la producción de rótulas AM

Si bien la fabricación aditiva de metales ofrece ventajas significativas, comprender los costes asociados y los plazos de producción es crucial para la presupuestación, la planificación de proyectos y la toma de decisiones informadas al comparar la AM con los métodos de fabricación tradicionales. Desglose de costes de la impresión 3D de metales y Plazo de entrega de la fabricación aditiva están influenciados por una multitud de factores específicos de cada proyecto.

Factores clave de coste para las rótulas impresas en 3D:

1. Tipo de material y consumo:
   • Coste del material: Las aleaciones aeroespaciales de alto rendimiento como el Ti-6Al-4V y, especialmente, el Invar tienen costes de polvo de materia prima significativamente diferentes. Las aleaciones especiales tienen un precio superior.
   • Volumen de la pieza y volumen de soporte: La cantidad total de material fusionado (volumen de la pieza) y el material utilizado para las estructuras de soporte impactan directamente en el coste. Las piezas más grandes o densas consumen un polvo más caro. Los esfuerzos de DfAM para aligerar la pieza y minimizar los soportes generan ahorros directos de costes.
2. Complejidad y diseño de la pieza:
   • Complejidad geométrica: Los diseños muy intrincados con canales internos complejos o características finas pueden requerir estrategias de impresión más sofisticadas y, potencialmente, aumentar el tiempo de construcción o el esfuerzo de posprocesamiento.
   • Consolidación de piezas: Si bien la consolidación reduce los costes de montaje, la pieza compleja resultante podría tener un tiempo de impresión más largo o requerir estrategias de soporte/posprocesamiento más complejas en comparación con los componentes individuales más sencillos.
3. Tiempo de construcción:
   • Volumen y altura de la pieza: Las piezas más grandes o las construcciones más altas, naturalmente, tardan más en imprimirse capa por capa.
   • Número de Piezas por Construcción: Imprimir varias piezas simultáneamente (anidamiento) en un solo trabajo de construcción puede reducir significativamente el coste por pieza al distribuir el tiempo de configuración y funcionamiento de la máquina. AM de metales para pedidos al por mayor a menudo se beneficia de la optimización de la plataforma de construcción.
   • Espesor de capa y parámetros: Las capas más finas mejoran la resolución y el acabado de la superficie, pero aumentan el tiempo de construcción. Los parámetros de impresión optimizados tienen como objetivo equilibrar la velocidad y la calidad.
4. Requisitos de postprocesamiento:
   • El alivio de tensión/tratamiento térmico y la eliminación de soportes son costos estándar. Los costes asociados con la eliminación del polvo, el alivio de tensiones y la eliminación de piezas/soportes son generalmente estándar.
   • Pasos opcionales/avanzados: La necesidad de HIP, mecanizado CNC extenso para tolerancias ajustadas, acabado de superficie especializado (pulido, recubrimiento) o END avanzado añade significativamente al final Precios de componentes aeroespaciales. Los pasos que requieren mucha mano de obra, como el pulido manual o la eliminación de soportes para geometrías complejas, son los principales contribuyentes a los costes.
5. Garantía de calidad e inspección:
   • Nivel de inspección: Las comprobaciones dimensionales básicas cuestan menos que una inspección CMM exhaustiva frente a las especificaciones GD&T completas o ensayos no destructivos (END) avanzados como la tomografía computarizada. Los requisitos aeroespaciales a menudo exigen mayores niveles de inspección, lo que repercute en el coste.
6. Costes de ingeniería no recurrentes (NRE):
   • Optimización del diseño (DfAM): Si el proveedor de servicios de fabricación aditiva (AM) requiere un trabajo de diseño o una optimización importantes.
   • Cualificación del proceso: Para piezas muy críticas, podría ser necesaria una cualificación o validación específica del proceso.

Plazos de entrega típicos:

Los plazos de entrega de los marcos de cardán de AM pueden variar significativamente, pero a menudo son más rápidos que los métodos tradicionales que implican utillaje o fundición complejos, especialmente para prototipos o bajos volúmenes.

• Creación de prototipos: Normalmente oscila entre unos pocos días y 2-3 semanas, dependiendo de la complejidad, la disponibilidad de la máquina y las necesidades básicas de postprocesamiento.
• Piezas de producción: Puede oscilar entre 2-3 semanas y varios meses para cantidades mayores o piezas que requieran un postprocesamiento exhaustivo y rigurosos protocolos de garantía de calidad.
• Factores que influyen en el plazo de entrega: Disponibilidad/programación de la máquina, tiempo de construcción, complejidad y duración de los pasos de postprocesamiento (HIP y mecanizado suelen ser cuellos de botella), requisitos de inspección y logística de envío.

Ejemplo de desglose del plazo de entrega (ilustrativo):

Escenario	Duración típica (ilustrativa)	Factores clave que afectan a la duración
Preprocesamiento	1-3 días	Revisión del diseño, preparación de la construcción
Impresión	1-7 días	Tamaño/volumen de la pieza, eficiencia del anidamiento
El alivio del estrés	1-2 días	Disponibilidad del horno, tiempo de ciclo
Retirada de la pieza/soporte	1-3 días	Complejidad, esfuerzo manual requerido
HIP (si es necesario)	3-7 días	Programación, tiempo de ciclo, logística
Mecanizado	2-10+ días	Complejidad, número de configuraciones, programación
Acabado	1-5 días	Método utilizado, superficie
Inspección	1-5 días	Nivel de inspección requerido
Envío	1-5 días	Ubicación, método de envío
Total (Est.)	~2 semanas a más de 2 meses	Suma de las etapas aplicables

Exportar a hojas

Para obtener presupuestos precisos y estimaciones de plazos de entrega, es necesario proporcionar modelos CAD detallados, especificaciones de materiales, requisitos de tolerancia, necesidades de posprocesamiento e información de cantidad a proveedores potenciales como Met3dp. La comprensión de estos factores de costo y tiempo permite una mejor planificación del proyecto y la justificación de la adopción de AM para la producción de cardanes aeroespaciales.

Preguntas frecuentes (FAQ) sobre cardanes aeroespaciales impresos en 3D

A medida que la fabricación aditiva de metales se establece más para la producción de componentes aeroespaciales, los ingenieros y los gerentes de adquisiciones a menudo tienen preguntas específicas con respecto a su aplicación para los marcos de cardán. Aquí hay respuestas a algunas consultas comunes:

1. ¿Son los cardanes metálicos impresos en 3D tan fuertes y confiables como los mecanizados?

Sí, cuando se diseñan, fabrican y posprocesan correctamente. Los procesos AM de metales como SEBM y SLM pueden producir piezas totalmente densas (a menudo >99,9% de densidad, especialmente después de HIP) a partir de aleaciones de alto rendimiento como Ti-6Al-4V. Las propiedades mecánicas (resistencia, vida a la fatiga, ductilidad) de los componentes AM pueden cumplir o incluso superar las de las piezas fundidas y, a menudo, rivalizan con las propiedades forjadas, especialmente después de los tratamientos térmicos adecuados. Durabilidad del cardán AM depende en gran medida de:

• DfAM correcto: Asegurar que el diseño gestione eficazmente las cargas operativas.
• Control de procesos: Uso de parámetros de impresión optimizados y validados.
• Calidad del polvo: Empleo de polvos metálicos de alta calidad y grado aeroespacial.
• Post-procesamiento: Implementación de los pasos necesarios como el alivio de tensiones y, potencialmente, HIP para garantizar la integridad del material y la microestructura deseada.
• Garantía de calidad: Inspección y pruebas rigurosas para verificar las propiedades y detectar defectos.

La colaboración con un proveedor experimentado que controla estos factores garantiza la fiabilidad necesaria para las aplicaciones aeroespaciales.

2. ¿Qué certificaciones se necesitan para los componentes aeroespaciales impresos en 3D, como los gimbals?

Certificación AM de metales es crucial para el hardware crítico para el vuelo. Las certificaciones y cualificaciones clave incluyen:

• AS9100: El estándar para los Sistemas de Gestión de la Calidad para organizaciones de Aviación, Espacio y Defensa. Este es a menudo un requisito mínimo para los proveedores.
• Especificaciones del material: Cumplimiento de las normas de materiales aeroespaciales (por ejemplo, especificaciones AMS para Ti-6Al-4V). El material debe ser adquirido y manipulado con total trazabilidad.
• Especificaciones del proceso: Adhesión a procesos de fabricación cualificados y documentados, que a menudo incluyen aprobaciones específicas del cliente o del organismo regulador (por ejemplo, FAA, EASA).
• Cualificación específica de la parte: Los componentes críticos pueden requerir una cualificación individual que implique pruebas exhaustivas (estáticas, de fatiga, ambientales) de las piezas producidas utilizando el proceso y los parámetros AM específicos.
• Auditorías de proveedores: Los clientes suelen realizar auditorías para verificar el sistema de gestión de calidad, el control de procesos y la trazabilidad del proveedor.

3. ¿Cómo se compara el coste de un gimbal impreso en 3D con uno fabricado tradicionalmente (por ejemplo, mecanizado CNC)?

En Comparación de costes AM vs. Tradicional la fabricación es compleja y depende en gran medida de la pieza específica y del volumen de producción:

• Complejidad: Para geometrías muy complejas o piezas que requieren una consolidación importante de piezas, la AM puede ser más rentable incluso en bajos volúmenes, ya que evita configuraciones de mecanizado intrincadas o mano de obra de montaje. El mecanizado tradicional de piezas muy complejas a partir de palanquilla puede implicar un tiempo de programación, un tiempo de configuración y un desperdicio de material extremadamente altos.
• Volumen: Para geometrías más sencillas producidas en grandes volúmenes, el mecanizado CNC tradicional o la fundición pueden seguir siendo más económicos debido a los tiempos de ciclo más rápidos por pieza una vez que se completa el utillaje/configuración inicial. La AM suele tener un coste por pieza relativamente plano, independientemente del volumen (después de los gastos no recurrentes iniciales), lo que la hace muy competitiva para volúmenes bajos a medios.
• Plazo de entrega: La AM suele ofrecer importantes ventajas en cuanto a plazos de entrega para prototipos y tiradas de producción iniciales debido a la ausencia de utillaje, lo que puede representar un valor significativo (mayor rapidez de comercialización).
• Aligeramiento: Si la AM permite una reducción significativa del peso (como suele ser el caso de los diseños de gimbal optimizados), el ahorro de costes operativos a lo largo de la vida útil (combustible, costes de lanzamiento) puede superar con creces cualquier diferencia inicial en los costes de fabricación.

Se necesita un análisis detallado de los costes que compare la AM (incluidos los gastos no recurrentes, el material, el tiempo de construcción y el posprocesamiento) con los métodos tradicionales (utillaje, desperdicio de material, tiempo de mecanizado, montaje) para un diseño específico de gimbal con el fin de tomar una decisión informada.

Conclusión: Asociación para soluciones avanzadas de gimbal aeroespacial con Met3dp

El panorama de fabricación aeroespacial está experimentando una transformación significativa, impulsada por las capacidades de la fabricación aditiva de metales. Para componentes complejos y críticos para el rendimiento, como los bastidores de cardán aeroespaciales, la impresión 3D de metales ofrece ventajas sin precedentes en cuanto a aligeramiento, optimización del diseño, consolidación de piezas y ciclos de desarrollo acelerados. La utilización de materiales avanzados como el Ti-6Al-4V por su relación resistencia-peso o el Invar por su excepcional estabilidad térmica permite a los ingenieros superar los límites del rendimiento y la fiabilidad de los sistemas ópticos.

Sin embargo, para aprovechar todo el potencial de la fabricación aditiva es necesario afrontar retos relacionados con la optimización del diseño (DfAM), el control del proceso, la calidad de los materiales, el posprocesamiento y el riguroso control de calidad. Elegir al socio de fabricación adecuado, que cuente con experiencia demostrada en el sector aeroespacial, tecnología avanzada, sistemas de calidad robustos y un compromiso con la colaboración, es fundamental para el éxito.

Met3dp es líder en este campo en evolución, y ofrece soluciones integrales de Met3dp Additive Solutions adaptadas a los exigentes requisitos de la industria aeroespacial. Nuestras capacidades abarcan:

• Equipos líderes en la industria: Utilización de impresoras SEBM avanzadas diseñadas para la precisión, la fiabilidad y la producción de piezas de baja tensión, ideales para geometrías de cardán complejas.
• Polvos metálicos de alto rendimiento: Fabricación de una amplia gama de polvos metálicos esféricos de alta calidad (incluidas aleaciones de Ti, superaleaciones y, posiblemente, materiales especiales como el Invar) mediante tecnologías de atomización por gas y PREP de vanguardia, lo que garantiza unas propiedades óptimas de los materiales.
• Profunda experiencia: Décadas de experiencia colectiva en fabricación aditiva de metales, ciencia de los materiales y desarrollo de aplicaciones, lo que nos permite ofrecer un valioso apoyo a la DfAM y la optimización de procesos.
• Soporte integral: Colaboración con organizaciones desde la concepción inicial hasta el diseño, la creación de prototipos, la producción, el posprocesamiento y la cualificación final.

Entendemos la naturaleza crítica de los componentes aeroespaciales y nos dedicamos a ayudar a nuestros clientes a aprovechar la Innovación en la fabricación aditiva de metales para lograr sus objetivos, ya sea reducir la masa de los satélites, mejorar las capacidades de vigilancia de los vehículos aéreos no tripulados o garantizar la estabilidad de los telescopios espaciales. Como su Socio de fabricación aeroespacial, Met3dp está listo para apoyar su Transformación de la fabricación digital.

Explore cómo los sistemas de vanguardia y los materiales avanzados de Met3dp pueden impulsar su proyecto de marco de cardán de próxima generación y otras aplicaciones aeroespaciales exigentes. Le invitamos a obtener más información sobre nuestros productos y capacidades. Póngase en contacto con Met3dp hoy mismo para hablar de sus requisitos específicos con un Contacto con el proveedor de impresión 3D de metales que entienda las complejidades de la fabricación aeroespacial.
