Adaptéry pro optimalizaci průtoku plynu pomocí 3D tištěných slitin

Úvod: Revoluce v dynamice tekutin pomocí 3D tištěných adaptérů pro proudění plynu

Ve složitém světě průmyslové dynamiky tekutin je nejdůležitější přesnost, účinnost a spolehlivost. Zdánlivě jednoduché součásti, adaptéry pro proudění plynu, hrají klíčovou roli při propojování různých částí systému, usměrňování proudění, řízení tlaku a zajišťování bezproblémového provozu složitých strojních zařízení v náročných odvětvích, jako je letecký a kosmický průmysl, automobilový průmysl, zdravotnictví a průmyslová výroba. Tradičně se tyto adaptéry vyráběly metodami, jako je obrábění ze sochoru, odlévání nebo sestavování více kusů. Tyto konvenční techniky jsou sice účinné, ale často omezují složitost konstrukce, což brání možnosti skutečně optimalizovaných průtokových cest, integrovaných funkcí a rychlého opakování konstrukce. Snaha o zvýšení výkonu, snížení složitosti systému a zrychlení vývojových cyklů vyžaduje změnu paradigmatu ve způsobu výroby těchto klíčových komponent.

Vstupte do transformační síly aditivní výroby kovů (AM), běžně známé jako kovovýroba 3D tisk. Tato vyspělá výrobní technologie zásadně mění prostředí výroby průmyslových součástí a nabízí nebývalou svobodu designu a materiálové možnosti. Díky tomu, že se díly vytvářejí vrstvu po vrstvě přímo z digitálních modelů za použití vysoce výkonných kovových prášků, umožňuje AM vytvářet adaptéry pro proudění plynu s velmi složitou vnitřní geometrií, optimalizovanými průtokovými kanály a konsolidovanými konstrukcemi, jejichž výroba byla dříve nemožná nebo neúnosně drahá. Tato schopnost odemyká významná zlepšení výkonu, jako je snížení tlakové ztráty, zvýšení účinnosti míchání a minimalizace turbulencí, což vede k efektivnějším a spolehlivějším systémům kapalin.

Pro inženýry a manažery veřejných zakázek, kteří hledají nejmodernější technologie řešení aditivní výroby pro řízení průmyslových kapalin, je klíčové pochopit potenciál kovového 3D tisku pro adaptéry pro průtok plynu. Umožňuje rychlou tvorbu prototypů nových konstrukce adaptéru pro průtok plynu, rychlé iterace na základě testování výkonnosti a výroba na zakázku přizpůsobených nebo malosériových dílů bez nutnosti drahého nástrojového vybavení. Kromě toho AM umožňuje použití pokročilých slitin vybraných speciálně pro jejich jedinečné vlastnosti, jako je odolnost vůči vysokým teplotám, výjimečná odolnost vůči korozi nebo biokompatibilita, které dokonale odpovídají náročným požadavkům konkrétních aplikací.

Ve společnosti Met3dp stojíme v čele této výrobní revoluce. Jako přední poskytovatel řešení pro aditivní výrobu kovů se sídlem v čínském městě Čching-tao se specializujeme jak na nejmodernější technologie, tak na 3D tisk z kovu zařízení a výrobu vysoce výkonných kovových prášků nezbytných pro průmyslové aplikace. Náš závazek k inovacím se odráží v našich tiskárnách, které poskytují špičkový objem tisku, přesnost a spolehlivost - vlastnosti, které jsou kritické pro výrobu kritických součástí, jako jsou adaptéry pro průtok plynu. Pákovým efektem pokročilá výroba techniky a materiály, umožňujeme průmyslovým odvětvím přehodnotit konstrukci součástí a dosáhnout bezkonkurenční úrovně výkonu a účinnosti jejich systémů pro manipulaci s kapalinami. Tento příspěvek na blogu se zabývá specifiky využití kovového 3D tisku pro průmyslové adaptéry pro průtok plynů, zkoumá aplikace, výhody, výběr materiálů, konstrukční úvahy a způsoby, jak spolupracovat se správným dodavatelem pro potřeby vašich kritických součástí.

K čemu se používají průmyslové adaptéry pro průtok plynu? Aplikace v klíčových odvětvích

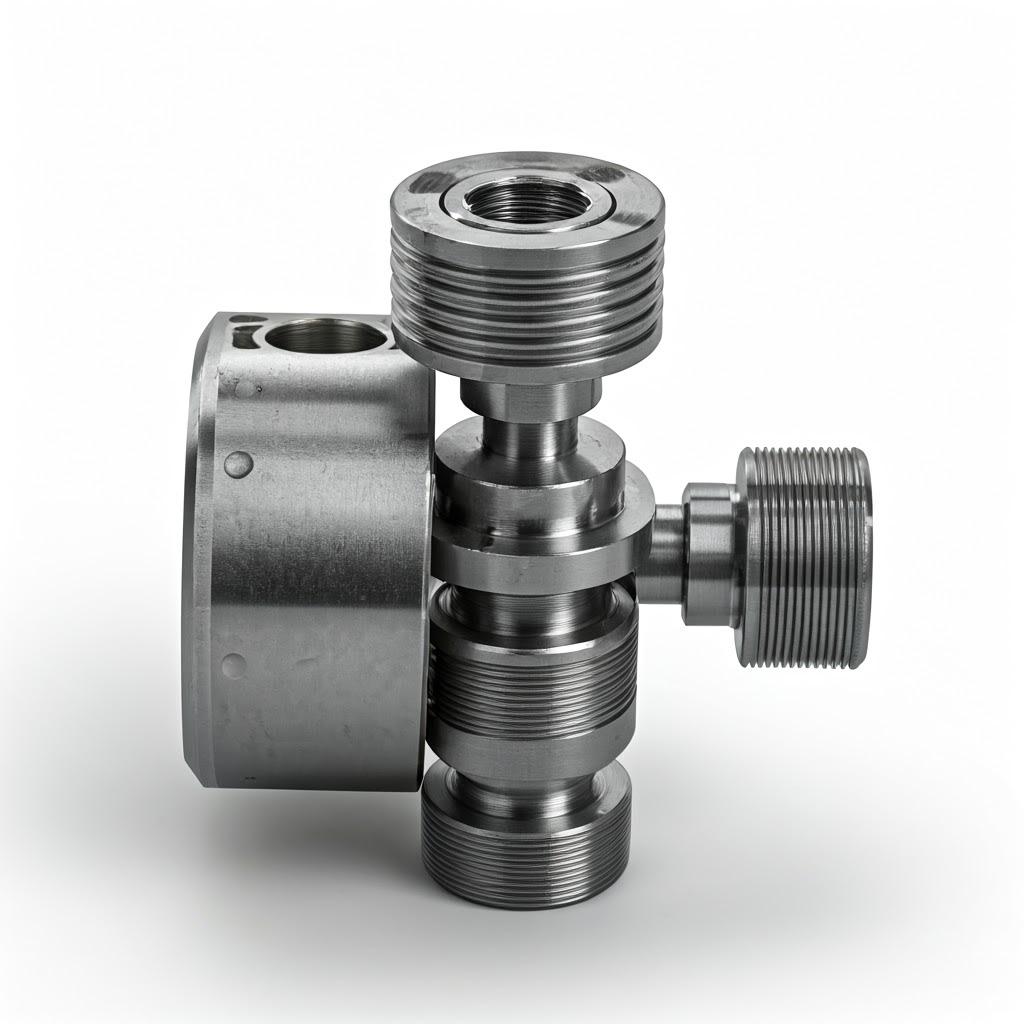

Průmyslové adaptéry pro průtok plynů jsou nezbytnými konektory a rozvody v široké škále systémů, kde je řízený pohyb plynů kritický. Jejich hlavní funkcí je zajistit bezpečné a těsné rozhraní mezi různými součástmi, jako jsou potrubí, ventily, senzory, regulátory a nádoby. Jejich úloha však často přesahuje rámec prostého připojení; mohou být navrženy tak, aby upravovaly charakteristiky průtoku, slučovaly nebo rozdělovaly proudy plynů, přizpůsobovaly se různým typům nebo velikostem připojení a integrovaly senzorové porty nebo jiné prvky přímo do průtokové cesty. Díky všestrannosti a významu těchto adaptérů jsou všudypřítomné v mnoha odvětvích s vysokými nároky na investice. Spolupráce se spolehlivým dodavatelem, který nabízí velkoobchodní plynové adaptéry vyráběné s přesností je pro mnoho výrobců originálního vybavení (OEM) a systémových integrátorů klíčové.

Zde je přehled klíčových oblastí použití:

• Letectví a obrana:
  • Systémy kontroly prostředí (ECS): Adaptéry se používají k rozvodu klimatizovaného vzduchu po kabině letadla a kritických prostorech avioniky a často vyžadují složité tvary, aby se vešly do stísněných prostor a lehkých konstrukcí.
  • Systémy dodávky paliva: Připojení palivového potrubí, regulátorů a vstřikovačů, které vyžadují vysokou spolehlivost, těsnost a odolnost vůči leteckým palivům a extrémním teplotám. IN625 je zde často preferovaným materiálem.
  • Hydraulické a pneumatické systémy: Vedení vysokotlakých kapalin a plynů pro ovládací systémy (podvozek, řízení letu), které vyžadují robustní materiály a přesné těsnicí povrchy.
  • Raketový pohon: Manipulace s kryogenními palivy a vysokotlakými a vysokoteplotními plyny v součástech motorů, kde je výkonnost materiálu v extrémních podmínkách neoddiskutovatelná. Získávání komponentů pro kapalinové systémy pro letectví a kosmonautiku často zahrnuje přísné požadavky na kvalitu.
• Automobilový průmysl:
  • Systémy recirkulace výfukových plynů (EGR): Adaptéry spojují EGR ventily a chladiče, které musí odolávat vysokým teplotám a korozivním výfukovým plynům. Optimalizovaná vnitřní geometrie může zlepšit účinnost EGR.
  • Systémy turbodmychadel a přeplňování: Vedení stlačeného vzduchu z nabíječky do sání motoru, často se složitou geometrií a nutností zvládat vysoké tlaky a teploty.
  • Palivové systémy: Připojení palivového potrubí, čerpadel a lišt, které vyžadují chemickou kompatibilitu a těsnost.
  • Systémy HVAC: Usměrňování chladicích plynů v klimatizačním systému vozidla. Účinné řízení automobilového plynu závisí na integritě každé součásti, včetně adaptérů.
• Lékařský:
  • Dýchací přístroje: Adaptéry připojují hadičky, masky, ventilátory a zdroje plynů (kyslík, oxid dusný) v anesteziologických přístrojích a zařízeních pro podporu dýchání. Rozhodující je biokompatibilita (jakou nabízí slitiny 316L nebo titanu) a snadná sterilizace.
  • Systémy pro dodávku plynu: Používají se v nemocnicích a laboratořích k připojení plynových vývodů, regulátorů a analytických zařízení, která vyžadují přesnost a specifické standardy připojení. Ty mají zásadní význam součásti zdravotnických prostředků.
  • Chirurgické nástroje: Některé specializované chirurgické nástroje poháněné plynem využívají složité adaptéry pro přesné dodávání plynu během zákroků.
• Průmyslová výroba a řízení procesů:
  • Chemické zpracování: Manipulace s korozivními nebo reaktivními plyny v chemických reaktorech, potrubích a zpracovatelských zařízeních. Výběr materiálu (jako je IN625) je rozhodující pro dlouhou životnost a bezpečnost.
  • Výroba energie: Používají se v plynových turbínách pro přívod paliva, cesty chladicího vzduchu a monitorovací systémy, které jsou často vystaveny vysokým teplotám a tlakům.
  • Výroba polovodičů: Systémy pro dodávku velmi čistých plynů (UHP) se spoléhají na adaptéry se specifickými materiály a vnitřními povrchovými úpravami, které zabraňují kontaminaci.
  • Pneumatické systémy: Připojení pohonů, ventilů a jednotek pro přípravu vzduchu v automatizovaných výrobních linkách.
  • Výzkum a vývoj: V laboratořích jsou často potřeba vlastní adaptéry pro experimentální sestavy zahrnující analýzu plynů, míchání nebo specializované podmínky proudění. Efektivní řízení průmyslových procesů závisí do značné míry na spolehlivých komponentech pro manipulaci s kapalinami a plyny, které pocházejí od spolehlivých dodavatelů.

Společným znakem těchto různorodých aplikací je potřeba adaptérů, které nejen propojují části systému, ale často přispívají k celkovému výkonu, bezpečnosti a efektivitě provozu. Možnost přizpůsobit konstrukci adaptérů, optimalizovat vnitřní průtokové cesty a využívat materiály specifické pro danou aplikaci činí z kovového 3D tisku stále atraktivnější výrobní řešení pro manažery nákupu a inženýry v těchto náročných oborech.

Proč používat 3D tisk z kovu pro průmyslové adaptéry pro průtok plynu? Uvolnění výkonu a efektivity

Zatímco tradiční výrobní metody již dlouho slouží k vytváření adaptérů pro průtok plynu, aditivní výroba kovů (AM) nabízí přesvědčivé výhody, které přímo řeší omezení subtraktivních (obrábění) nebo formovacích (odlévání) technik, zejména při řešení složitých konstrukcí, pokročilých materiálů a potřeby rychlých inovací. Volba zkušeného dodavatel AM kovů jako je Met3dp, přináší řadu výhod, které jsou pro vysoce výkonné fluidní systémy klíčové. Klíčové důvody pro využití kovového 3D tisku pro tyto komponenty se soustředí na svobodu designu, zvýšení výkonu, všestrannost materiálu a pružnost výroby.

Zde se podrobněji podíváme na výhody ve srovnání s běžnými metodami:

• Bezkonkurenční volnost designu & Komplexnost:
  • Tradiční: Obrábění se potýká se složitými vnitřními kanály (podříznutí, zakřivené dráhy) a často vyžaduje sestavení více jednodušších dílů, což zvyšuje počet možných míst úniku a dobu montáže. Odlévání může vytvářet složité tvary, ale často postrádá jemné detaily, vyžaduje drahé nástroje a může mít problémy s vnitřní pórovitostí.
  • Metal AM: Umožňuje vytvářet monolitické (jednodílné) adaptéry s velmi složitou vnitřní geometrií. To zahrnuje:
    • Optimalizované cesty toku: Hladké, zakřivené kanály navržené pomocí výpočetní dynamiky tekutin (CFD) pro minimalizaci tlakových ztrát, snížení turbulence a zvýšení účinnosti míchání.
    • Integrované funkce: Přímo do adaptéru lze zabudovat porty pro senzory, montážní držáky, usměrňovače průtoku nebo generátory vírů, čímž se sníží počet dílů a složitost montáže.
    • Konformní chladicí/vyhřívací kanály: Pro aplikace vyžadující řízení teploty lze integrovat kanály odpovídající tvaru adaptéru.
  • Tento výroba složitých geometrií schopnost je hlavní hnací silou pro zavedení AM.
• Zvýšení výkonu:
  • Tradiční: Kompromisy v konstrukci způsobené výrobními omezeními mohou vést k neoptimálním průtokovým charakteristikám (např. ostré zatáčky způsobující tlakové ztráty). Konsolidace dílů je omezená.
  • Metal AM: Přímo převádí optimalizované digitální návrhy na funkční díly.
    • Krása prášků odolných proti opotřebení spočívá v jejich přizpůsobivosti. Od těžebních zařízení a automobilových dílů až po řezné nástroje a ventily nacházejí tyto prášky uplatnění v široké škále průmyslových odvětví. Snížení tlakové ztráty znamená, že k pohybu plynu systémem je zapotřebí méně energie.
    • Vylepšené míchání: Adaptéry určené k míchání plynů mohou díky složité vnitřní struktuře dosáhnout rovnoměrnějšího a rychlejšího míchání.
    • Snížená hmotnost: Nástroje pro optimalizaci topologie mohou být použity s AM k odstranění materiálu z oblastí s nízkým namáháním, čímž se vytvoří lehčí adaptéry bez ztráty pevnosti - což je klíčové pro aplikace v leteckém a automobilovém průmyslu.
• Rychlé prototypování a iterace:
  • Tradiční: Vytváření prototypů, zejména při odlévání, vyžaduje značné časy na přípravu nástrojů. Změny designu vyžadují nákladné a časově náročné úpravy nástrojů. 3D tisk vs. CNC obrábění často ukazuje výhodu rychlosti AM pro počáteční složité prototypy.
  • Metal AM: Umožňuje výrobu funkčních kovových prototypů přímo ze souborů CAD během několika dnů, nikoli týdnů nebo měsíců.
    • Rychlejší návrhové cykly: Inženýři mohou rychle otestovat více variant návrhu, ověřit výkon a na základě empirických dat návrh adaptéru zdokonalit.
    • Snížení nákladů na vývoj: Odpadá potřeba drahého prototypového nářadí, takže opakování je mnohem nákladově efektivnější. Tato možnost pro rychlé prototypování kovových dílů urychluje inovace.
• Všestrannost materiálu:
  • Tradiční: Výběr materiálu může být omezen obrobitelností nebo odlévatelností. Práce s náročnými materiály, jako jsou niklové superslitiny, může být obtížná a nákladná.
  • Metal AM: Kompatibilní se širokou škálou vysoce výkonných kovových prášků, včetně těch, které se obtížně obrábějí.
    • Optimalizovaný výběr materiálu: Umožňuje konstruktérům vybrat ideální materiál (např. IN625 pro vysoké teploty/korozní materiály, 316L pro všeobecné použití/medicínu, titan pro nízkou hmotnost/biokompatibilitu) výhradně na základě požadavků aplikace.
    • Odborné znalosti Met3dp: Společnosti jako Met3dp se specializují na výrobu a kvalifikaci pokročilých prášků, jako jsou TiNi, TiTa, TiAl, TiNbZr, CoCrMo, nerezové oceli a superslitiny, a rozšiřují tak paletu materiálů dostupných pro náročné adaptérové aplikace. Více informací o závazku společnosti Met3dp&#8217 ke kvalitě a inovacím se dozvíte na našich stránkách O nás strana.
• Agilita výroby a přizpůsobení:
  • Tradiční: Ekonomické především pro velkosériovou výrobu díky amortizaci nástrojů. Přizpůsobení je nákladné. Často je nutné udržovat velké zásoby.
  • Metal AM: Vhodné pro:
    • Výroba v malém až středním objemu: Cenově výhodné bez investic do nástrojů.
    • Přizpůsobení: Snadná výroba jedinečných adaptérů přizpůsobených specifickým potřebám zákazníků nebo aplikacím.
    • Výroba na vyžádání: Snižte náklady na zásoby tiskem adaptérů podle potřeby.
    • Výroba mostů: Vyrábějte díly, zatímco čekáte, až budou připraveny velkoobjemové nástroje.

Díky překonání geometrických a materiálových omezení tradičních metod poskytuje 3D tisk kovů inženýrům a manažerům nákupu výkonný nástroj pro návrh a výrobu průmyslových adaptérů pro průtok plynu, které nabízejí vynikající výkon, nižší složitost systému a větší přizpůsobivost, což v konečném důsledku přispívá k efektivnějším a spolehlivějším konečným výrobkům.

Doporučené materiály (IN625 & 316L) a proč jsou vhodné pro adaptéry pro průtok plynu

Výběr správného materiálu je zásadní pro výkon, životnost a bezpečnost adaptéru pro průtok průmyslových plynů. Provozní prostředí - včetně teploty, tlaku, složení plynu (korozivita) a regulačních požadavků (např. biokompatibilita) - určuje potřebné vlastnosti materiálu. Aditivní výroba kovů vyniká schopností zpracovávat širokou škálu pokročilých slitin a pro mnoho aplikací adaptérů pro průtok plynu vynikají dva materiály: IN625 (superslitina na bázi niklu) a 316L (austenitická nerezová ocel). Pochopení jejich vlastností pomáhá při výběru optimální volby pro konkrétní adaptér. Získávání vysoce kvalitních Prášek pro 3D tisk Inconel 625 nebo Nerezová ocel 316L vstupní suroviny jsou rozhodující pro úspěšný tisk, což je klíčová kompetence specializovaných dodavatelů, jako je Met3dp.

Inconel 625 (IN625 / slitina 625): Vysoce výkonná volba

IN625 je superslitina niklu, chromu, molybdenu a niobu, která je známá pro svou výjimečnou kombinaci vysoké pevnosti, mimořádné odolnosti proti korozi a vysokoteplotní stability.

• Klíčové vlastnosti:
  • Vynikající odolnost proti korozi: Odolává široké škále korozivních médií, včetně kyselin (sírová, fosforečná, dusičná), alkalických roztoků, mořské vody a koroznímu praskání způsobenému chloridovými ionty. Rozhodující pro chemické zpracování a námořní aplikace.
  • Vysoká pevnost & Houževnatost: Zachovává si značnou pevnost a houževnatost při kryogenních teplotách až do ~815 °C. Ideální pro vysokotlaké systémy a náročné tepelné cykly.
  • Únavová pevnost: Vykazuje vysokou únavovou pevnost, která je důležitá pro součásti vystavené cyklickému zatížení nebo vibracím.
  • Odolnost proti oxidaci: Odolává oxidaci a usazování vodního kamene při zvýšených teplotách, vhodný pro výfukové systémy a plynové turbíny.
  • Zpracovatelnost: Ačkoli je tradiční obrábění náročné, je vhodný pro aditivní výrobní procesy, jako je selektivní laserové tavení (SLM) a tavení elektronovým svazkem (EBM), včetně specializované technologie selektivního tavení elektronovým svazkem (SEBM) společnosti Met3dp&#8217.
• Proč vyniká u adaptérů pro průtok plynu:
  • Poradí si s agresivními nebo korozivními plyny, které se běžně vyskytují v chemickém průmyslu, při zpracování ropy a plynu a ve výfukových systémech.
  • Odolává vysokým provozním teplotám a tlakům, s nimiž se setkáváme u leteckých pohonů, plynových turbín a turbodmychadel v automobilech.
  • Poskytuje dlouhou životnost v náročných podmínkách, čímž snižuje náklady na údržbu a výměnu.
  • Umožňuje komplexní konstrukce adaptérů pro extrémní podmínky, kde by jiné materiály selhaly.

nerezová ocel 316L: Všestranný pracovní kůň

316L je nízkouhlíkovou verzí nerezové oceli 316, austenitické slitiny chromu, niklu a molybdenu. Je to jedna z nejpoužívanějších nerezových ocelí díky dobré rovnováze vlastností a cenové výhodnosti.

• Klíčové vlastnosti:
  • Dobrá odolnost proti korozi: Nabízí vynikající odolnost proti celkové korozi, důlkové a štěrbinové korozi, zejména v prostředí s obsahem chloridů (lepší než nerezová ocel 304). Vhodná pro mnoho průmyslových, potravinářských a lékařských aplikací.
  • Dobrá pevnost a tažnost: Poskytuje odpovídající mechanické vlastnosti pro širokou škálu aplikací adaptérů při mírných teplotách.
  • Biokompatibilita: Díky své inertnosti a odolnosti vůči tělesným tekutinám je široce používán pro lékařské implantáty a přístroje.
  • Svařitelnost a tvářitelnost: Snadno se svařují a tváří tradičními metodami a snadno se zpracovávají pomocí technik AM.
  • Efektivita nákladů: Obecně jsou levnější než niklové superslitiny jako IN625.
• Proč vyniká u adaptérů pro průtok plynu:
  • Ideální pro aplikace s mírně korozivními plyny, vodou, párou nebo potravinářskými/medicínskými plyny, kde nejsou primárním problémem extrémní teploty nebo tlaky.
  • Vhodné pro systémy pro dodávku medicinálních plynů, laboratorní zařízení, zpracování potravin a nápojů a všeobecné průmyslové pneumatické/hydraulické systémy.
  • Poskytuje spolehlivé a cenově výhodné řešení, pokud není vyžadován extrémní výkon IN625.
  • Její zavedené použití a profil biokompatibility usnadňují použití v lékařském a farmaceutickém odvětví.

Na kvalitě materiálu záleží: Výhoda Met3dp

Výkonnost 3D tištěného adaptéru pro průtok plynu přímo souvisí s kvalitou použitého kovového prášku. Společnost Met3dp využívá špičkové technologie výroby prášku, včetně plazmového procesu s rotujícími elektrodami (PREP) a pokročilých systémů rozprašování plynu.

• Technologie PREP: Vyrábí prášky s výjimečně vysokou sféricitou, nízkým obsahem satelitů a vysokou čistotou, ideální pro náročné aplikace vyžadující optimální vlastnosti materiálu.
• Atomizace plynu: Využívá jedinečné konstrukce trysek a proudění plynu k vytvoření kovových kuliček s vynikající tekutostí a kontrolovanou distribucí velikosti částic, což zajišťuje konzistentní a spolehlivý tisk.

Naše přísná kontrola kvality zajišťuje, že Met3dp kovové práškyiN625, 316L nebo jiných specializovaných slitin, jako je TiNi nebo CoCrMo, umožňují zákazníkům tisknout husté, vysoce kvalitní kovové díly s vynikajícími mechanickými vlastnostmi a předvídatelným výkonem.

Srovnávací přehled:

Vlastnosti	IN625	Nerezová ocel 316L	Typické příklady použití adaptéru
Primární prvky	Ni, Cr, Mo, Nb	Fe, Cr, Ni, Mo
Maximální provozní teplota	Vysoká (~815 °C)	Mírná (~425 °C)	IN625: 316L: zdravotnictví, potravinářství, laboratoře
Odolnost proti korozi	Vynikající (kyseliny, mořská voda, chloridy)	Dobrý (Obecné, Důlky, Trhliny)	IN625 pro drsné chemikálie; 316L pro všeobecné průmyslové/medicínské použití
Síla	Velmi vysoká	Dobrý	IN625 pro vysokotlaké/stresové systémy; 316L pro standardní tlakové systémy
Biokompatibilita	Obecně dobré	Vynikající (zavedená lékařská třída)	316L přednostně pro přímý styk s lékařskou péčí
Náklady	Vyšší	Dolní	Vyvážení potřeb výkonu a rozpočtu
Možnost tisku (AM)	Dobrý (vyžaduje odborné znalosti)	Vynikající	Obojí je vhodné pro procesy AM nabízené poskytovateli, jako je Met3dp

Export do archů

Při pečlivém zvážení požadavků aplikací a výrazných výhod materiálů, jako jsou IN625 a 316L, mohou inženýři využít kovový 3D tisk k vytvoření adaptérů pro proudění plynu, které nejsou jen funkčními konektory, ale vysoce propracovanými součástmi optimalizovanými pro výkon a spolehlivost, za nimiž stojí záruka kvality materiálu od odborných výrobců prášků, jako je Met3dp.

Konstrukční hlediska pro aditivní výrobu (DfAM) adaptérů pro průtok plynu

Přechod z tradičních výrobních paradigmat na aditivní výrobu kovů vyžaduje více než jen konverzi stávajícího souboru CAD. Aby inženýři skutečně využili sílu AM a vytvořili vynikající adaptéry pro proudění plynu, musí přijmout návrh pro aditivní výrobu (DfAM). DfAM je metodika, která zahrnuje navrhování dílů speciálně pro využití jedinečných schopností a zohlednění omezení procesu AM. Nezohlednění zásad DfAM může vést k poruchám tisku, neoptimálnímu výkonu, nadměrnému následnému zpracování a vyšším nákladům. U složitých součástí, jako jsou adaptéry pro průtok plynu se složitými vnitřními cestami, je použití metody Zásady DfAM je nejen prospěšná, ale pro úspěch nezbytná. Spolupráce se zkušeným poskytovatelem AM, jako je Met3dp, který může nabídnout poradenství v oblasti DfAM, je pro optimalizaci návrhu adaptéru klíčová.

Zde jsou uvedeny klíčové aspekty DfAM pro kovové 3D tištěné adaptéry pro průtok plynu:

• Optimalizace průtokové cesty:
  • Plynulé přechody: Vyhněte se ostrým rohům a náhlým změnám průřezu ve vnitřních kanálech. Ty vytvářejí turbulence, zvyšují tlakovou ztrátu a mohou být místem koncentrace napětí. Pro pozvolné přechody používejte koutové hrany, zkosení a křivky založené na drážkování.
  • Výpočetní dynamika tekutin (CFD): Využijte simulaci CFD již v rané fázi návrhu k analýze vzorců proudění, identifikaci stagnačních zón nebo oblastí s vysokou rychlostí/turbulencí a iterativnímu zdokonalování vnitřní geometrie pro optimální dynamiku tekutin. AM umožňuje přímou výrobu těchto CFD optimalizovaných, často organicky vypadajících tvarů.
  • Rovnoměrné rozložení průtoku: Pokud adaptér rozděluje nebo spojuje proudy, navrhněte vnitřní prvky (jako jsou otočné lopatky nebo specifické tvary kanálů), abyste zajistili rovnoměrné rozdělení nebo řízené míchání, čehož je obtížné dosáhnout při tradičním obrábění.
• Tloušťka stěny:
  • Minimální tloušťka potisku: Zjistěte, jaké minimální tloušťky stěny lze spolehlivě dosáhnout pomocí zvoleného procesu AM (např. SLM, SEBM) a materiálu. Ta se obvykle pohybuje v rozmezí 0,3 mm až 0,5 mm, ale často se doporučují silnější stěny (0,8 mm+) kvůli robustnosti a snadnému tisku.
  • Strukturální integrita: Zajistěte dostatečnou tloušťku stěn, aby odolaly provozním tlakům, tepelnému namáhání a případnému vnějšímu zatížení. K ověření strukturální integrity by měla být použita analýza konečných prvků (FEA).
  • Jednotnost: Snažte se o relativně stejnou tloušťku stěn, abyste podpořili rovnoměrné rozložení tepla během tisku a snížili riziko deformace.
• Podpůrné struktury: Při tavení kovů v práškovém loži jsou často nutné podpěry, které slouží k ukotvení dílu na konstrukční desce, k podepření převislých prvků a k řízení tepelného namáhání.
  • Úhel převisu: Navrhněte prvky se samonosnými úhly, kde je to možné. Úhly větší než přibližně 45° od vodorovné roviny obvykle vyžadují podpěrné konstrukce. Minimalizace podpěr snižuje plýtvání materiálem, dobu tisku a nároky na následné zpracování.
  • Interní kanály: Navrhování složitých vnitřních kanálů vyžaduje pečlivé zvážení. Mezi možnosti patří:
    • Navrhování kanálů se samonosnými tvary (např. slza, kosočtverec, vodorovně orientovaný kruh).
    • Orientace dílu na konstrukční desce pro minimalizaci vnitřních přesahů.
    • Přijetí potřeby vnitřních opor, jejichž odstranění může být náročné. Zvažte specializované, snadno odstranitelné typy podpěr (např. mřížové nebo tenkostěnné podpěry), pokud je poskytovatel AM nabízí.
    • Navrhování obětovaných prvků nebo vnitřních struktur, které podporují převisy, ale zůstávají součástí konečné součásti nebo jsou chemicky odstraněny (méně časté u IN625/316L).
  • Přístup k odstranění podpory: Pokud se podpěrám nelze vyhnout, zajistěte volný výhled nebo přístup k nástroji pro jejich odstranění bez poškození dílu. To je rozhodující pro návrh nosné konstrukce AM.
• Integrace funkcí a konsolidace součástí:
  • Snížení počtu dílů: Hledejte možnosti, jak spojit více komponent (např. tělo adaptéru, příruby, držáky, šrouby pro senzory) do jediného monolitického tištěného dílu. Tím se zkrátí doba montáže, eliminují se potenciální netěsnosti spojů a může se snížit celková hmotnost a složitost systému.
  • Funkce vložení: Integrujte funkce, jako jsou usměrňovače průtoku, směšovací prvky nebo montážní body, přímo do konstrukce adaptéru.
• Optimalizace topologie a odlehčení:
  • Koncept: Pomocí specializovaného softwaru optimalizujte rozložení materiálu v adaptéru na základě definovaných zatěžovacích stavů a omezení. Materiál je odstraněn z nekritických oblastí, což vede k organicky vypadajícím strukturám, které splňují požadavky na výkon s výrazně sníženou hmotností.
  • Použití: Ideální pro aplikace citlivé na hmotnost, jako je letecký a automobilový průmysl. Tyto strategie odlehčování jsou jedinečně umožněny geometrickou volností AM&#8217.
• Návrh otvorů a malých prvků:
  • Minimální velikost prvku: Dbejte na minimální průměr otvorů a nejmenší velikost prvku, který lze spolehlivě vytisknout. Velmi malé otvory (<0,5 mm) se mohou tisknout uzavřené nebo poddimenzované a často vyžadují dodatečné vrtání nebo vystružování, aby byly přesné.
  • Orientace: Horizontálně orientované otvory se často tisknou s lepší kulatostí než vertikálně orientované otvory, a to díky procesu tisku po vrstvách.
• Odstranění prášku:
  • Únikové otvory: Navrhněte vnitřní dutiny a kanály s dostatečnými únikovými otvory (obvykle o průměru >2-5 mm, v závislosti na složitosti), aby bylo možné po tisku zcela odstranit neroztavený kovový prášek. Vyhněte se konstrukcím, které vytvářejí nevyhnutelné pasti na prášek.
  • Orientace: Zvažte orientaci stavby, abyste usnadnili odvodnění prášku během procesu zbavování prachu.

Kontrolní seznam DfAM pro adaptéry pro průtok plynu:

Úvaha	Akce/cíl	Proč je to důležité pro AM
Vnitřní kanály	Použijte plynulé křivky, postupné přechody, optimalizaci CFD. Vyhněte se ostrým úhlům.	Snižuje tlakové ztráty a turbulence. Zlepšuje tisknutelnost & rozložení napětí.
Tloušťka stěny	Dodržujte minimální tloušťku potisku, zajistěte strukturální integritu (FEA), usilujte o rovnoměrnost.	Zajišťuje úspěšnost tisku, omezení tlaku a zvládá tepelné namáhání.
Přesahy	Konstrukční prvky musí být pokud možno samonosné (úhel 45°).	Minimalizuje potřebu podpůrných konstrukcí, čímž snižuje náklady a následné zpracování.
Podpůrné struktury	Minimalizujte nutnost, používejte optimalizované typy, zajistěte přístup k odstranění.	Snižuje plýtvání materiálem, dobu tisku, nároky na následné zpracování a zabraňuje poškození dílů.
Konsolidace částí	Integrace více funkcí/komponent do jediného dílu.	Snižuje montáž, netěsnosti, hmotnost a složitost. Využívá schopnosti AM.
Odlehčení	Použití optimalizace topologie pro aplikace s kritickou hmotností.	Snižuje hmotnost při zachování výkonu.
Drobné prvky/otvory	Dodržujte pokyny pro minimální velikost prvků, v případě potřeby vysoké přesnosti plánujte dodatečné obrábění.	Zajišťuje správný tisk prvků a splnění požadavků na tolerance.
Odstranění prášku	Navrhněte únikové otvory pro vnitřní dutiny, vyhněte se prachovým pastem.	Zajistí odstranění veškerého nespotřebovaného prášku, čímž zabrání kontaminaci/ucpání.
Výběr materiálu	Zvolte materiál (např. IN625, 316L) na základě požadavků s ohledem na jeho zpracovatelnost při AM.	Zajišťuje výkon, dlouhou životnost a úspěšný tisk.
Spolupráce	Konzultujte s poskytovatelem služeb AM (například Met3dp) již v rané fázi návrhu. Prozkoumejte různé tiskových metod.	Využívá odborné znalosti pro optimalizaci designu a vyrobitelnosti.

Export do archů

Zapojením těchto aspektů DfAM od samého počátku mohou konstruktéři plně využít potenciál 3D tisku z kovu a vytvořit adaptéry pro průtok plynu, které jsou nejen vyrobitelné, ale také optimalizované z hlediska výkonu, spolehlivosti a nákladové efektivity.

Dosažení přesnosti: Tolerance, povrchová úprava a rozměrová přesnost u 3D tištěných adaptérů

Ačkoli aditivní výroba kovů nabízí pozoruhodnou geometrickou volnost, je pro konstruktéry a manažery nákupu zásadní mít realistická očekávání ohledně přesnosti dosažitelné přímo z tiskárny. Pochopení typických tolerance 3D tisku kovů, dosažitelné drsnost povrchu dílů AMa faktory ovlivňující normy rozměrové přesnosti je zásadní pro návrh funkčních adaptérů pro průtok plynu a plánování nezbytných kroků následného zpracování. Zatímco poskytovatelé AM, jako je Met3dp, využívají pokročilé vybavení a přísné kontrola kvality kovů AM protokoly pro maximalizaci přesnosti, se přirozené vlastnosti procesu liší od vysoce přesných obráběných dílů“as-printed&#8221.

Tolerance:

Tolerance označuje přípustný rozsah odchylek rozměru. V případě kovového AM závisí dosažitelné tolerance na několika faktorech, včetně velikosti dílu, geometrie, orientace, materiálu, kalibrace stroje a tepelných vlivů během sestavování.

• Tolerance podle výkresu: Obecně lze říci, že typické tolerance pro procesy tavení kovových prášků (SLM, SEBM) se mohou pohybovat v rozmezí:
  • +/- 0,1 mm až +/- 0,3 mm pro menší prvky (např. do 50-100 mm).
  • +/- 0,1 % až +/- 0,3 % jmenovitého rozměru u větších prvků.
  • Tyto hodnoty mohou často odpovídat tolerančním třídám ‘m’ (střední) nebo ‘f’ (jemná) podle normy ISO 2768 pro mnoho rozměrů, ale dosažení třídy ‘c’ (hrubá) může být u složitých geometrií bez následného obrábění náročné.
• Faktory ovlivňující tolerance:
  • Tepelné namáhání a smršťování: Rychlé cykly zahřívání a ochlazování mohou způsobit vnitřní pnutí a smrštění materiálu, což vede k drobným deformacím nebo odchylkám od zamýšlené geometrie.
  • Strategie podpory: Způsob podepření dílu může ovlivnit jeho konečné rozměry, zejména po odstranění podpěr a odlehčení napětí.
  • Přesnost stroje: Kalibrace a stav systému AM hrají významnou roli.
• Kritické rozměry: Prvky vyžadující velmi malé tolerance (např. pod +/- 0,05 mm), jako jsou těsnicí plochy, ložisková rozhraní nebo přesná místa připojení (závity, lisování), téměř vždy vyžadují dodatečné obrábění (např. CNC soustružení nebo frézování), aby bylo dosaženo požadované přesnosti.

Povrchová úprava (drsnost):

Drsnost povrchu, často kvantifikovaná pomocí průměrné drsnosti (Ra), popisuje strukturu povrchu součásti. Povrchová úprava po vytištění v kovovém AM je přirozeně drsnější než obráběné povrchy v důsledku slučování částic prášku po vrstvách.

• Hodnoty Ra podle tisku: Typická drsnost povrchu po otisku (Ra) se pohybuje od 5 µm do 25 µm (přibližně 200 až 1000 µin).
  • Ovlivňující faktory:
    • Tloušťka vrstvy: Tenčí vrstvy obecně vytvářejí hladší povrchy, ale prodlužují dobu tisku.
    • Velikost částic prášku: Jemnější prášky mohou vést k hladšímu povrchu.
    • Orientace: Povrchy směřující vzhůru a svislé povrchy jsou obvykle hladší než povrchy směřující dolů (na kterých je patrné stupňování vrstvy) a povrchy, které vyžadovaly podpůrné konstrukce (které mohou po odstranění zanechat stopy). Šikmé povrchy vykazují charakteristické “schodovité kroky.”
    • Parametry procesu: Výkon laserového/elektronového paprsku, rychlost skenování a strategie ovlivňují vlastnosti taveniny, a tím i strukturu povrchu.
• Interní kanály: Obzvláště náročné je dosažení hladkého povrchu u složitých vnitřních kanálů. Drsnost otisků uvnitř kanálků může být vyšší než u vnějších povrchů a je obtížné ji výrazně zlepšit bez specializovaného následného zpracování, jako je abrazivní průtokové obrábění (AFM) nebo elektrolytické leštění.
• Zlepšení povrchové úpravy: Různé techniky následného zpracování mohou významně vylepšit Tisk na kov s hodnotou Ra vyrábí: | Metoda následného zpracování | Typický dosažitelný rozsah Ra (µm) | Poznámky | :——————————– | :————————————- | :———————————————————————- | | As-Printed | 5 – 25+ | Baseline finish, závisí do značné míry na výše uvedených faktorech. | Tryskání kuličkami / pískem | 3 – 10 | Vytváří rovnoměrný matný povrch, odstraňuje volné částice. | Tupování / vibrační úprava | 1 – 5 | Vyhlazuje hrany, zlepšuje celkovou konzistenci, vhodné pro dávky. | | Elektropolirování | 0,5 – 3 | Vyhlazuje, čistí, pasivuje; vhodné pro 316L, vyžaduje specifické nastavení. | | Obrábění abrazivním tokem (AFM) | 1 – 5 (vnitřní) | Účinné pro zlepšení povrchové úpravy vnitřních kanálů. | | CNC obrábění / broušení | < 1 (lze dosáhnout < 0,1) | Poskytuje nejvyšší přesnost a nejhladší povrchovou úpravu na přístupných plochách. | Leštění (ruční/mechanické) | < 0,5 (lze dosáhnout < 0,1) | Pracně náročné, používá se pro kritické těsnicí nebo optické povrchy. |

Rozměrová přesnost:

Rozměrová přesnost se týká toho, jak přesně odpovídá průměrný naměřený rozměr skutečné nebo jmenovité hodnotě uvedené v návrhu. Přesnost souvisí s tolerancí, ale odráží celkovou správnost velikosti a tvaru součásti. Dosažení vysoké rozměrové přesnosti závisí na:

• Řízení procesu: Přesná kontrola parametrů laseru/záření, řízení teploty v konstrukční komoře a konzistentní kvalita prášku.
• Kalibrace stroje: Pravidelná kalibrace a údržba systému AM jsou zásadní.
• Charakteristika materiálu: Pochopení chování konkrétního kovového prášku (smršťování, tepelné vlastnosti) během procesu tisku.
• Závazek společnosti Met3dp&#8217: Met3dp upřednostňuje přesná výroba prostřednictvím pokročilých technologií SEBM a dalších tiskových technologií, ve spojení s vysoce kvalitními, interně vyráběnými prášky a přísnou kontrolou procesů, s cílem dosáhnout špičkové přesnosti a spolehlivosti v oboru.

Souhrnně lze říci, že ačkoli AM u kovů poskytuje geometrickou komplexnost, dosažení přísných tolerancí a hladké povrchové úpravy požadované u kritických prvků na adaptérech pro proudění plynu, zejména těsnicích ploch, často vyžaduje hybridní přístup kombinující AM s cíleným následným zpracováním, především CNC obráběním. Pochopení těchto nuancí umožňuje efektivní plánování konstrukce a realistické nastavení specifikací.

Základní kroky následného zpracování kovových 3D tištěných adaptérů pro průtok plynu

Získání hotového, funkčního kovového 3D tištěného adaptéru pro proudění plynu zřídkakdy končí dokončením procesu tisku. Následné zpracování zahrnuje řadu nezbytných kroků, které jsou nutné k přeměně surového vytištěného dílu na součást, která splňuje konečné specifikace návrhu z hlediska výkonu, bezpečnosti a spolehlivosti. Tyto kroky mohou sahat od základního čištění a odstraňování podpěr až po sofistikované tepelné úpravy a přesné obrábění. Pochopení těchto požadavků je zásadní pro přesný odhad nákladů, dodacích lhůt a zajištění toho, aby finální adaptér fungoval tak, jak má. Spolupráce s dodavatel služeb následného zpracování který nabízí komplexní funkce, případně integrované s tiskem, jako je Met3dp, může výrazně zefektivnit pracovní postup.

Zde’je rozpis běžných a nezbytných kroků následného zpracování adaptérů vyrobených z materiálů, jako jsou IN625 a 316L:

1. Odstranění a odstranění prachu/čištění dílů:
   • Odstranění stavební desky: Vytištěný adaptér (adaptéry) je třeba opatrně vyjmout ze stavební desky. To se obvykle provádí pomocí elektroerozivního obrábění (EDM) nebo pásové pily.
   • Odstraňování sypkého prášku: Většina netaveného prášku v okolí dílu a uvnitř dílu se odstraní, často ručně (kartáčováním, vysáváním) nebo pomocí automatických odprášovacích stanic.
   • Jemné čištění: K odstranění zbytků prášku, zejména ze složitých vnitřních kanálků, lze použít stlačený vzduch, ultrazvukové čisticí lázně nebo specializované proplachovací systémy. Zajištění úplného odstranění prášku je rozhodující, aby se zabránilo kontaminaci nebo ucpání v konečné aplikaci.
2. Odstranění podpůrné konstrukce:
   • Nezbytnost: Jak je uvedeno v DfAM, podpěry jsou často potřebné pro přesahy a tepelné řízení.
   • Metody: V závislosti na konstrukci a dostupnosti podpory:
     • Příručka: Podpěry mohou být navrženy tak, aby se daly odlomit ručně nebo pomocí jednoduchých nástrojů (kleště, dláta).
     • Obrábění: K odstranění podpěrných konstrukcí, zejména větších nebo v kritických oblastech, může být nutné CNC frézování nebo broušení.
     • Drátové elektroerozivní obrábění: V některých případech lze použít k přesnému odstranění.
   • Dopad: Tento krok může být pracný a může na povrchu dílu zanechat drobné stopy nebo otřepy, které vyžadují další dokončování. Je třeba opatrného odstranění, aby nedošlo k poškození adaptéru.
3. Úleva od stresu / tepelné ošetření:
   • Kritický význam: To je pravděpodobně nejkritičtější krok následného zpracování téměř všech kovových dílů AM. Rychlé cykly ohřevu a chlazení během tisku vyvolávají v materiálu značná zbytková napětí.
   • Účel:
     • Zmírnění vnitřního napětí: Zabraňuje deformaci nebo praskání při následném zpracování nebo v provozu.
     • Stabilizace mikrostruktury: Homogenizuje strukturu materiálu vytvořenou během tisku.
     • Dosažení požadovaných mechanických vlastností: Konkrétní tepelné zpracování kovů AM cykly (např. žíhání, úprava roztokem, stárnutí u některých slitin, i když u standardních slitin IN625/316L méně časté) se používají k optimalizaci pevnosti, tvrdosti, tažnosti a odolnosti proti korozi, aby splňovaly požadavky aplikace.
   • Proces: Obvykle se jedná o zahřátí dílu v kontrolované atmosféře (vakuum nebo inertní plyn, např. argon) na určitou teplotu, jeho udržení po stanovenou dobu a následné ochlazení kontrolovanou rychlostí. Cykly se výrazně liší v závislosti na materiálu (IN625 vyžaduje jiné ošetření než 316L) a geometrii dílu.
4. Izostatické lisování za tepla (HIP):
   • Proces: Současné vystavení dílu vysoké teplotě (pod bodem tání) a vysokému tlaku inertního plynu (obvykle argonu) ve specializované nádobě.
   • Účel: Hlavním cílem je odstranit vnitřní mikroporozitu, která se může vyskytovat i u dobře vytištěných dílů. HIP tyto vnitřní dutiny účinně sráží.
   • Výhody: Výrazně zlepšuje mechanické vlastnosti, zejména únavovou pevnost, tažnost, lomovou houževnatost a odolnost proti nárazu. Výsledkem je téměř 100 % teoretické hustoty. Výhody zpracování HIP jsou klíčové pro adaptéry v kritických aplikacích (letectví, vysokotlaké systémy, lékařské implantáty), kde je integrita materiálu nejdůležitější.
   • Úvaha: HIP zvyšuje náklady a dobu realizace, ale může být povinný pro určité požadavky na výkon nebo certifikaci.
5. Obrábění (CNC):
   • Účel: K dosažení úzkých tolerancí, specifických povrchových úprav nebo prvků, které nelze přesně vyrobit pouze pomocí AM.
   • Běžné aplikace:
     • Těsnění povrchů: Vytváření rovných a hladkých povrchů pro těsnění nebo O-kroužky.
     • Párovací rozhraní: Zajištění přesného lícování s ostatními komponenty.
     • Závitování: Řezání vnitřních nebo vnějších závitů.
     • Kritické otvory/průměry: Dosažení přesných vnitřních rozměrů.
   • Hybridní přístup: CNC obrábění 3D výtisků je často součástí plánované hybridní výrobní strategie, která využívá AM pro složité geometrie a CNC pro přesné prvky.
6. Techniky povrchové úpravy:
   • Účel: Zlepšení drsnosti povrchu (Ra), čištění dílu, zlepšení estetiky nebo zajištění specifických vlastností povrchu (např. pasivace).
   • Metody (jak je uvedeno výše): Tryskání, bubnové leštění, leštění, elektroleštění, AFM - volí se podle požadované úrovně povrchové úpravy, přístupnosti (vnitřní vs. vnější) a materiálu.
7. Kontrola a řízení kvality:
   • Rozměrové ověření: Použití souřadnicových měřicích strojů (CMM), 3D skenerů nebo tradičních metrologických nástrojů k zajištění rozměrů v rámci stanovených tolerancí.
   • Měření povrchové úpravy: Použití profilometrů k ověření hodnot Ra.
   • Testování těsnosti: Kritické pro adaptéry pro průtok plynu; metody zahrnují zkoušku rozpadu tlaku nebo detekci úniku helia.
   • Nedestruktivní zkoušení (NDT): Techniky, jako je rentgenové nebo CT skenování, mohou kontrolovat vnitřní struktury na přítomnost defektů (pórovitost, praskliny) a ověřit úplné odstranění prášku, což je důležité zejména po HIP nebo u kritických dílů. NDT kovů AM zajišťuje vnitřní integritu.
   • Certifikace materiálu: Ověření složení a vlastností materiálu, pokud to vyžadují normy pro použití.

Efektivní plánování a provádění těchto kroků následného zpracování je zásadní pro plné využití výhod kovového AM pro průmyslové adaptéry pro průtok plynu, které zajišťují, že splňují náročné požadavky průmyslových odvětví, jako je letectví, automobilový průmysl a lékařská výroba.

Běžné problémy při tisku adaptérů pro průtok plynu a strategie jejich řešení

Ačkoli aditivní výroba kovů nabízí výkonné možnosti pro výrobu složitých adaptérů pro průtok plynu, stejně jako každý pokročilý výrobní proces představuje potenciální výzvy. Pochopení těchto běžných problémů a strategií používaných zkušenými poskytovateli AM, jako je Met3dp, k jejich zmírnění je pro úspěšné výsledky projektu klíčové. Proaktivní řešení problémů s 3D tiskem kovů a robustní řízení procesu jsou klíčové. Řešení těchto problémů vady kovu AM často zahrnuje kombinaci optimalizace návrhu (DfAM), pečlivého výběru parametrů procesu a vhodného následného zpracování.

Zde jsou uvedeny některé běžné problémy a strategie jejich zmírnění:

1. Deformace a zkreslení:
   • Výzva: Výrazné teplotní gradienty během tisku způsobují vnitřní pnutí. Pokud tato napětí překročí mez kluzu materiálu, může se díl deformovat, zkroutit nebo dokonce oddělit od konstrukční desky. To se stává zejména u velkých plochých dílů nebo tenkých nepodporovaných prvků.
   • Strategie zmírnění dopadů:
     • DfAM: Navrhněte díly tak, abyste minimalizovali velké rovné plochy rovnoběžné s konstrukční deskou; pro zvýšení tuhosti přidejte žebra nebo vlnovky.
     • Orientace: Optimalizujte orientaci dílů na konstrukční desce, abyste zvládli tepelné namáhání a minimalizovali nepodporované přesahy.
     • Podpůrné struktury: Používejte robustní podpůrné strategie nejen pro přesahy, ale také pro pevné ukotvení dílu a odvádění tepla.
     • Parametry procesu: Upravte parametry (např. strategii skenování, výkon laseru/ paprsku, předehřev) pro řízení tepelného příkonu.
     • Úleva od stresu: Pro uvolnění vnitřních pnutí proveďte tepelné zpracování bezprostředně po tisku, často ještě před vyjmutím dílu z konstrukční desky. Prevence deformace 3D tisku je hlavním cílem vývoje procesů.
2. Obtížnost odstranění podpory a dopad na povrch:
   • Výzva: Odstranění podpěr, zejména hustých nebo umístěných ve složitých vnitřních kanálech, může být obtížné a časově náročné. Odstranění může zanechat na povrchu dílu stopy po svědcích nebo drsné skvrny, které mohou ovlivnit těsnost nebo průtočné vlastnosti. To je hlavní výzva k odstranění podpory.
   • Strategie zmírnění dopadů:
     • DfAM: Navrhněte samonosné úhly (>45°), používejte snadno demontovatelné typy podpěr (např. kuželové, perforované, mřížové), navrhněte volné přístupové cesty pro nástroje na demontáž.
     • Orientace: Zvolte takovou orientaci, která minimalizuje potřebu kritických povrchových podpěr.
     • Optimalizované podpory: Využijte software pro generování podpěr, které jsou dostatečně pevné při stavbě, ale lze je později snáze odpojit.
     • Následné zpracování: Naplánujte vhodné dokončovací kroky (obrábění, broušení, leštění) k odstranění zbytků podpěr a dosažení požadované kvality povrchu.
3. Pórovitost:
   • Výzva: V tištěném materiálu mohou vznikat malé dutiny nebo póry v důsledku zachyceného plynu během tavení, neúplného spojení mezi vrstvami (Lack of Fusion) nebo keyholingu (kolapsu v důsledku deprese páry). Pórovitost snižuje hustotu, oslabuje součást, snižuje únavovou životnost a může vytvářet potenciální netěsnosti.
   • Strategie zmírnění dopadů:
     • Optimalizované parametry tisku: Přesná kontrola hustoty energie (výkon laseru/paprsku, rychlost, vzdálenost mezi šrafami, tloušťka vrstvy) je rozhodující pro úplné roztavení a fúzi.
     • Vysoce kvalitní prášek: Použití sférického, suchého, neznečištěného prášku s dobrou tekutostí (specialita společnosti Met3dp) je nezbytné pro konzistentní chování taveniny v bazénu. Aditivní výroba s kontrolou pórovitosti začíná u vstupní suroviny.
     • Řízená atmosféra: Udržování inertní plynné atmosféry s vysokou čistotou (argon nebo dusík) ve stavební komoře minimalizuje zachycování plynů.
     • Izostatické lisování za tepla (HIP): Nejúčinnější metoda pro uzavření vnitřních pórů a dosažení plné hustoty, často specifikovaná pro kritické aplikace.
4. Drsnost povrchu (zejména vnitřních kanálů):
   • Výzva: Asfaltové povrchy, zejména povrchy směřující dolů, podepřené plochy a vnitřní kanály, mohou být výrazně drsnější, než je pro optimální průtok nebo těsnění žádoucí.
   • Strategie zmírnění dopadů:
     • Optimalizace procesů: Jemné doladění parametrů (např. menší tloušťka vrstvy, skenování obrysů) může zlepšit povrchovou úpravu, ale může prodloužit dobu tisku.
     • Orientace: Orientace kritických povrchů směrem nahoru nebo vertikálně zpravidla vede k lepší povrchové úpravě.
     • DfAM: Vnitřní kanály navrhujte spíše s plynulými oblouky než s ostrými zatáčkami.
     • Následné zpracování: Pro kritické povrchy použijte vhodné techniky, jako je tryskání kuličkami, bubnování, AFM (pro vnitřní části), elektrolytické leštění nebo obrábění/leštění.
5. Dosažení těsných tolerancí a těsnění:
   • Výzva: Tepelné odchylky a vrstevnatost AM ztěžují dosažení tolerancí pod 0,1 mm přímo z tiskárny, které jsou často vyžadovány pro těsnicí plochy nebo přesná rozhraní.
   • Strategie zmírnění dopadů:
     • DfAM: Navrhujte díly s přídavky na obrábění kritických povrchů. Uvědomte si, že tyto prvky budou pravděpodobně dokončeny pomocí CNC.
     • Řízení procesu: Udržujte přísnou kontrolu nad procesem tisku a kalibrací stroje.
     • Hybridní výroba: Od začátku plánujte kombinaci AM (pro složité tvary) a subtraktivního obrábění (pro přesné prvky).
6. Neúplné odstranění prášku:
   • Výzva: Netavený prášek se může zachytit ve složitých vnitřních průchodech nebo slepých otvorech, což může způsobit kontaminaci nebo ucpání konečného systému proudění plynu.
   • Strategie zmírnění dopadů:
     • DfAM: Navrhněte vhodné únikové otvory, vyhněte se prvkům, které ze své podstaty zachycují prach, orientujte se na odvodnění.
     • Důkladné čištění: Zavedení důsledných protokolů čištění po tisku (vibrace, stlačený vzduch, proplachování, čištění ultrazvukem).
     • Kontrola: K ověření úplného odstranění prášku, zejména u kritických aplikací, použijte metody, jako je vizuální kontrola (boreskop), vážení nebo CT skenování.

Řešení těchto problémů vyžaduje kombinaci odborných znalostí v oblasti konstrukce, pečlivou kontrolu procesu, vysoce kvalitní materiály a vhodné možnosti následného zpracování. Spolupráce se zkušeným a dobře vybaveným poskytovatelem AM technologií pro zpracování kovů, jako je Met3dp, který klade důraz na zajištění kvality kovů AM v celém pracovním procesu výrazně zvyšuje pravděpodobnost úspěšné výroby vysoce výkonných a spolehlivých 3D tištěných adaptérů pro průtok plynu.

Výběr správného poskytovatele služeb 3D tisku kovů pro potřeby vašeho adaptéru

Výběr partnera pro výrobu kritických součástí, jako jsou adaptéry pro průtok průmyslových plynů, je rozhodnutí, které přesahuje rámec pouhého hledání společnosti s kovovou 3D tiskárnou. Správný dodavatel AM kovů se stává prodlouženou rukou vašich technických a dodavatelských týmů, přispívá odbornými znalostmi, zajišťuje kvalitu a spolehlivě dodává díly, které splňují přísné specifikace. Informovaná volba je pro úspěch projektu zásadní, protože ovlivňuje kvalitu, náklady, dodací lhůty a celkový výkon vašeho finálního systému. Když vyhodnocování služeb 3D tisku, zejména u náročných aplikací s materiály, jako je IN625 nebo 316L, by se měl výběr řídit několika klíčovými kritérii pro zadávání veřejných zakázek na kovové díly AM.

Zde se dozvíte, na co se zaměřit u ideálního uchazeče partner pro průmyslový 3D tisk:

• Technické znalosti a zkušenosti s aplikacemi:
  • Osvědčené výsledky: Má poskytovatel doložené zkušenosti s tiskem dílů podobných adaptérům pro průtok plynu, zejména s požadovanými materiály (IN625, 316L)? Může se podělit o případové studie nebo příklady?
  • Technická podpora: Nabízejí konzultace v oblasti designu pro aditivní výrobu (DfAM)? Přístup ke zkušeným aplikačním inženýrům, kteří rozumí dynamice tekutin, materiálovým vědám a nuancím AM, může být neocenitelný pro optimalizaci vašeho návrhu z hlediska výkonu a vyrobitelnosti.
  • Hluboké znalosti materiálů: Pro dosažení požadovaných vlastností jsou klíčové odborné znalosti zpracování konkrétních slitin, pochopení jejich chování během tisku a následného zpracování.
• Technologie, vybavení a kapacita:
  • Vhodná technologie: Disponují správnou technologií AM (např. selektivní laserové tavení – SLM, selektivní tavení elektronovým svazkem – SEBM) pro váš materiál a aplikaci? Například společnost Met3dp využívá vedle jiných systémů pro tavení v práškovém loži i pokročilou technologii SEBM, která je známá výrobou dílů s nízkým namáháním v určitých materiálech. Prozkoumejte rozmanité možnosti společnosti Met3dp’ produkty včetně tiskáren a prášků.
  • Kvalita stroje a objem konstrukce: Je jejich vybavení dobře udržované a kalibrované? Nabízejí jejich stroje objem potřebný pro velikost vašeho adaptéru a potenciální množství šarží? Společnost Met3dp se pyšní tiskárnami, které poskytují špičkový objem tisku, přesnost a spolehlivost.
  • Kapacita: Mají dostatečnou kapacitu strojů, aby splnili vaše požadavky na výrobu prototypů a potenciální objem výroby v přijatelných dodacích lhůtách?
• Kvalita materiálu, manipulace a sledovatelnost:
  • Získávání a kvalita prášku: Kde získávají kovové prášky? Poskytovatelé jako Met3dp, kteří vyrábějí vlastní vysoce výkonné prášky pomocí pokročilých technologií PREP a plynové atomizace, nabízejí větší kontrolu nad kvalitou, konzistencí a vlastnostmi materiálu.
  • Manipulační protokoly: Jaké postupy jsou zavedeny pro skladování prášku, manipulaci s ním, prosévání, recyklaci a testování, aby se zabránilo kontaminaci a zajistila konzistence jednotlivých šarží?
  • certifikace: Mohou poskytnout certifikaci materiálu (např. certifikát shody, chemickou analýzu podle norem, jako je ASTM) pro konkrétní šarži prášku použitou pro vaše díly? Úplná sledovatelnost je u kritických součástí nezbytná.
• Vlastní možnosti následného zpracování:
  • Integrovaný pracovní postup: Nabízí poskytovatel základní kroky následného zpracování, jako je uvolnění napětí, tepelné zpracování, HIP (v případě potřeby), CNC obrábění, povrchová úprava a NDT přímo v podniku? Integrovaný pracovní postup obecně vede k lepší kontrole kvality, nižší logistické náročnosti a potenciálně kratším celkovým dodacím lhůtám ve srovnání s outsourcingem více kroků.
  • Odborné znalosti: Mají potřebné vybavení a odborné znalosti pro správné provedení těchto kroků následného zpracování podle specifikací materiálu (např. specifické cykly tepelného zpracování pro IN625 vs. 316L)?
• Systém řízení kvality (QMS) a certifikace:
  • Základní certifikace: Certifikace ISO 9001 prokazuje závazek ke standardizovaným procesům řízení kvality.
  • Certifikace specifické pro dané odvětví: V závislosti na vašem oboru mohou být vyžadovány certifikace jako AS9100 (letecký průmysl) nebo ISO 13485 (zdravotnické prostředky). Informujte se o příslušných certifikacích poskytovatele. Společnost Met3dp pracuje v rámci robustního systému QMS navrženého tak, aby splňoval přísné průmyslové požadavky.
• Komunikace, podpora a transparentnost:
  • Reakce: Reagují rychle na dotazy a poskytují nabídky?
  • Jasnost: Je komunikace o technických možnostech, nákladech a časovém plánu jasná?
  • Řízení projektů: Poskytují pravidelné aktualizace a jediné kontaktní místo pro váš projekt?
• Náklady vs. hodnota:
  • Transparentní ceny: Je cenová nabídka jasná a podrobná a jsou v ní uvedeny náklady na tisk, materiály, podpory a jednotlivé kroky následného zpracování?
  • Celková hodnota: Zvažte celkovou nabídku hodnoty, včetně podpory DfAM, odborných znalostí materiálů, zajištění kvality a spolehlivosti, nikoli pouze počáteční náklady na tisk. Nejlevnější varianta nemusí poskytovat potřebnou kvalitu nebo podporu pro kritické adaptéry.

Výběr dodavatele, jako je Met3dp, který nabízí integrované řešení zahrnující výrobu vysoce kvalitního prášku, pokročilé tiskové technologie, komplexní možnosti následného zpracování a hluboké inženýrské znalosti, vytváří pevný základ pro úspěšnou výrobu komplexních a spolehlivých kovových 3D tištěných adaptérů pro průtok plynu.

Pochopení nákladových faktorů a dodacích lhůt pro 3D tištěné adaptéry pro průtok plynu

Jednou z praktických skutečností, s nimiž se inženýři a manažeři veřejných zakázek setkávají, když uvažují o aditivní výrobě kovů, je pochopení souvisejících nákladů a časového harmonogramu výroby. Na rozdíl od tradičních velkosériových metod se zavedenou strukturou nákladů, ceny aditivní výroby a dodací lhůty mohou být proměnlivější a ovlivněny mnoha faktory specifickými pro každý projekt. Jasné pochopení těchto faktorů je nezbytné pro přesné sestavení rozpočtu, plánování projektu a porovnání nabídek různých poskytovatelů služeb analýza nákladů na 3D tisk kovů.

Klíčové hnací síly nákladů:

Konečnou cenu 3D tištěného kovového adaptéru pro průtok plynu ovlivňuje několik vzájemně propojených faktorů:

• Typ materiálu a spotřeba:
  • Náklady na materiál: Vysoce výkonné slitiny jako IN625 jsou ze své podstaty dražší suroviny než nerezové oceli jako 316L. Slitiny titanu nebo jiné exotické kovy by měly odlišný nákladový profil.
  • Objem: Celkové množství spotřebovaného prášku přímo ovlivňuje náklady. Zahrnuje nejen objem konečného dílu, ale také objem potřebných podpůrných konstrukcí. Větší nebo hustší díly stojí více.
• Strojový čas (čas tisku):
  • Build Výška & Objem: Vyšší díly vyžadují více vrstev a díly s větším objemem vyžadují více skenování, což prodlužuje dobu, po kterou je stroj vytížen. Čas stroje je často hlavní složkou nákladů, které jsou účtovány hodinovou sazbou.
  • Složitost: Velmi složité návrhy mohou vyžadovat nižší rychlost skenování nebo složitější generování dráhy nástroje, což může prodloužit dobu tisku.
  • Hnízdění: To, jak efektivně lze více dílů vměstnat do jednoho konstrukčního uspořádání, ovlivňuje náklady na strojní čas na jeden díl.
• Podpůrné struktury:
  • Objem: Rozsáhlejší podpůrné struktury spotřebují více materiálu a prodlužují dobu tisku.
  • Stěhovací práce: Složité nebo vnitřní podpěry vyžadují více ruční práce nebo specializované techniky pro odstranění, což zvyšuje náklady na následné zpracování.
• Požadavky na následné zpracování: To může představovat významnou část celkových nákladů.
  • Tepelné zpracování: Obvykle se vyžaduje standardní odlehčení; složitější cykly nebo zpracování HIP zvyšují náklady kvůli času a spotřebě energie zařízení.
  • Obrábění: Rozsah a přesnost požadovaného CNC obrábění výrazně ovlivňují náklady (doba seřízení, programování, doba obrábění).
  • Povrchová úprava: Pracovně náročné procesy, jako je ruční leštění nebo specializované techniky, jako je AFM, zvyšují náklady. Základní povrchové úpravy, jako je tryskání kuličkami, jsou levnější.
  • Kontrola: Úroveň požadované kontroly kvality (základní rozměrové kontroly vs. CMM, NDT jako CT skenování, zkoušky těsnosti) ovlivňuje náklady.
• Práce a nastavení:
  • Příprava designu/souboru: Počáteční kontrola, případné úpravy DfAM a příprava souboru sestavení vyžadují čas inženýrů.
  • Ruční kroky: Práce při odstraňování prachu, demontáži podpěr, dokončovacích pracích a kontrole.
• Objednávkové množství:
  • Nastavení amortizace: Počáteční náklady na nastavení (příprava souboru, plánování sestavení) se amortizují na počet dílů v dávce. Větší množství (výroba hromadných kovových dílů) obecně vedou k nižším nákladům na díl.
  • Množstevní slevy: Mnoho poskytovatelů nabízí odstupňované ceny podle množství.

Dodací lhůty komponentů:

Celková doba od zadání objednávky do obdržení hotových dílů (odhad dodací lhůty AM) zahrnuje několik fází:

• Citace & Potvrzení objednávky: Počáteční komunikace, posouzení návrhu, vytvoření cenové nabídky a zadání objednávky (může trvat několik dní).
• Engineering & Prep: Závěrečné kontroly DfAM, plánování rozložení sestavy, generování podpory, programování stroje (obvykle 1-3 dny).
• Doba čekání ve frontě: Čekání na uvolnění vhodného stroje (velmi variabilní, od dnů po týdny, v závislosti na vytížení poskytovatele).
• Tisk: Skutečná doba, kterou díl stráví tiskem ve stroji (hodiny až několik dní).
• Chlazení & amp; Odprašování: Před opatrným odstraněním prášku nechte stavbu dostatečně vychladnout (hodiny až den).
• Následné zpracování: To často trvá kumulativně nejdéle, protože díly procházejí několika fázemi (odstranění podpory, cykly tepelného zpracování, fronty obrábění, dokončovací práce, kontrola). V závislosti na složitosti může snadno přidat 1-4+ týdny.
• Doprava: Doba přepravy (závisí na místě a způsobu přepravy).

Typické rozsahy: U prototypů nebo malých sérií, které vyžadují standardní následné zpracování, se celková doba realizace může pohybovat od 1 do 4 týdnů. U dílů vyžadujících rozsáhlé obrábění, HIP, komplexní dokončovací práce nebo náročné testování jsou běžné dodací lhůty 4 až 8 týdnů nebo delší. Vždy si od vybraného dodavatele vyžádejte konkrétní odhady dodacích lhůt na základě konečného návrhu a požadavků kótování služeb 3D tisku. Zatímco AM umožňuje rychlou prototypování ve srovnání s metodami založenými na nástrojích zahrnuje výroba kovových dílů ve výrobní kvalitě komplexní proces, který přesahuje fázi tisku.

Často kladené otázky (FAQ) o 3D tištěných adaptérech pro průtok plynu

Když konstruktéři a manažeři nákupu zkoumají možnosti využití aditivní výroby kovů pro adaptéry pro průtok plynu, vyvstává několik častých otázek týkajících se výkonu, možností a zajištění kvality. Zde jsou odpovědi na některé často kladené otázky:

Otázka 1: Jaká je mechanická pevnost 3D tištěného adaptéru IN625 nebo 316L v porovnání s adaptérem vyrobeným z kovaného tyčového materiálu?

• A: To je zásadní otázka týkající se pevnost kovového 3D tištěného adaptéru. Při optimalizovaných tiskových procesech a vhodném následném zpracování mohou být mechanické vlastnosti (např. mez kluzu, mez pevnosti v tahu a prodloužení) kovových dílů AM vyrobených z IN625 nebo 316L vysoce konkurenceschopné s tradičními tepanými materiály. Mezi klíčové faktory patří dosažení vysoké hustoty (>99,5 %) během tisku a provedení nezbytných tepelných úprav (jako je uvolnění napětí nebo žíhání) pro stabilizaci mikrostruktury. U aplikací vyžadujících nejvyšší únavovou životnost a tažnost se často používá izostatické lisování za tepla (HIP) k odstranění vnitřní mikroporozity, čímž se vlastnosti materiálu velmi přiblíží a někdy i překonají specifikace tepané oceli, zejména pokud jde o izotropii (rovnoměrné vlastnosti ve všech směrech). Renomovaní poskytovatelé, jako je Met3dp, mohou poskytnout údaje o zkouškách materiálu a certifikáty založené na vytištěných zkušebních kuponech, aby se ověřilo, že díly splňují požadované specifikace.

Otázka 2: Jaké úrovně složitosti a plynulosti vnitřního kanálu lze dosáhnout?

• A: Metal AM vyniká při vytváření složitost vnitřního kanálu AM nelze srovnávat s tradičními metodami. Patří sem hladce zakřivené dráhy, proměnlivé průřezy, vnitřní směšovací prvky a konsolidované rozdělovače. Volnost návrhu je značná. Nicméně v podobě vytištěné na vnitřní povrchová úprava je obvykle drsnější (Ra 10-25 µm nebo vyšší) než vnější povrchy nebo obráběné kanály v důsledku procesu vrstvení a ulpívání částic prášku. Zatímco postupy DfAM (používání hladkých křivek, vyhýbání se ostrým zatáčkám) pomáhají optimalizovat tok, dosažení velmi hladkých vnitřních povrchů (< 5 µm Ra) obvykle vyžaduje specializované následné zpracování, jako je abrazivní průtokové obrábění (AFM) nebo případně elektroleštění, v závislosti na geometrii a materiálu.

Otázka 3: Jsou 3D tištěné kovové adaptéry vhodné pro vysokotlaké nebo vakuové aplikace?

• A: Ano, kovové 3D tištěné adaptéry se stále častěji používají v náročných tlakových a vakuových prostředích. Vhodnost závisí na několika faktorech:
  • Ověření návrhu: Konstrukce adaptéru musí být dostatečně robustní pro daný jmenovitý tlak, což se obvykle ověřuje pomocí analýzy konečných prvků (MKP).
  • Výběr materiálu: Vysokopevnostní slitiny, jako je IN625, se často upřednostňují pro vysokotlaký 3D tisk aplikace.
  • Kvalita tisku: Klíčové je dosáhnout hustého tisku bez vad.
  • Následné zpracování: Zpracování HIP se důrazně doporučuje (často je povinné) u kritických tlakových/vakuových aplikací, aby se odstranila pórovitost, která by se mohla stát cestou úniku. Přesné opracování těsnicích ploch je nezbytné pro vytvoření těsných spojů.
  • Testování: Důkladné testování těsnosti dílů AM (např. rozpad tlaku, hmotnostní spektrometrie helia) je nutná k ověření integrity konečné sestavy adaptéru.

Otázka 4: Může Met3dp poskytnout certifikaci materiálu a dokumentaci kvality?

• A: Rozhodně. Společnost Met3dp chápe zásadní význam zajištění kvality a sledovatelnosti, zejména u průmyslových komponent. Poskytujeme komplexní balíčky dokumentace přizpůsobené požadavkům zákazníka. To obvykle zahrnuje:
  • Certifikáty shody: Osvědčení, že díly byly vyrobeny podle dohodnutých specifikací.
  • Certifikace materiálu: Zajištění sledovatelnosti konkrétní šarže použitého kovového prášku, často včetně zpráv o chemické analýze ověřující složení podle norem (např. ASTM pro IN625 nebo 316L). Certifikace materiálu AM je pro nás běžnou praxí.
  • Procesní dokumentace: Nastínění klíčových kroků výroby a následného zpracování.
  • Inspekční zprávy: Rozměrové protokoly (údaje ze souřadnicové měřicí soupravy), měření kvality povrchu a výsledky nedestruktivního zkoušení (pokud je to relevantní). Náš robustní systém řízení kvality (QMS), který je v souladu se zásadami ISO 9001, zajišťuje konzistenci, spolehlivost a úplnou sledovatelnost v celém výrobním procesu.

Závěr: Budoucnost řízení tekutin pomocí aditivně vyráběných adaptérů pro průtok plynu

Oblast průmyslové manipulace s kapalinami a plyny prochází významným vývojem, který je způsoben transformačními možnostmi aditivní výroby kovů. Průmyslové adaptéry pro průtok plynu, které byly dříve považovány za jednoduché konektory, lze nyní nově pojmout jako vysoce konstrukční komponenty optimalizované pro špičkový výkon. Využitím technologie AM s kovem, konkrétně s pokročilými slitinami, jako jsou IN625 a 316L, mohou výrobci odemknout nebývalé výhody:

• Optimalizovaný výkon: Dosažení vynikající účinnosti proudění, snížení tlakové ztráty a lepšího míchání díky složité vnitřní geometrii, které není možné dosáhnout tradičními metodami.
• Větší volnost při navrhování: Vytváření konsolidovaných, lehkých a přizpůsobených adaptérů přesně na míru potřebám aplikací.
• Všestrannost materiálu: Použití vysoce výkonných materiálů dokonale přizpůsobených náročným provozním podmínkám (vysoká teplota, koroze, tlak).
• Zrychlené inovace: Rychlá tvorba prototypů a iterace návrhů s cílem rychleji uvádět na trh zdokonalená řešení pro řízení tekutin.

Tyto stránky řešení pro pokročilou dynamiku tekutin přímo přispívají k efektivnějším, spolehlivějším a kompaktnějším systémům v leteckém, automobilovém, lékařském a průmyslovém odvětví. Kovová AM je klíčovým faktorem v probíhajícím procesu digitální transformace výroby, což společnostem umožňuje překonat omezení konvenční výroby.

Společnost Met3dp je připravena být vaším odborným partnerem v této transformaci. Náš integrovaný přístup kombinuje špičkové odborné znalosti v oblasti výroby vysoce kvalitního kovového prášku, nejmodernější technologie tisku SEBM a další technologie AM, komplexní vlastní následné zpracování a přísné zajištění kvality. Jsme více než jen poskytovatel služeb; jsme partnerem pro řešení, který vám pomůže plně využít potenciál aditivní výroby. Ať už potřebujete zakázková výroba plynových adaptérů pro jedinečnou aplikaci nebo se snažíte optimalizovat stávající návrhy, náš tým má schopnosti a zkušenosti, které vám pomohou dosáhnout výsledků.

Budoucnost řízení tekutin zahrnuje chytřejší, účinnější a vysoce přizpůsobené komponenty. Aditivní výroba kovů s využitím odborných znalostí společnosti Met3dp vám pomůže tuto budoucnost realizovat.

Jste připraveni optimalizovat své systémy průtoku plynu? Kontaktovat Met3dp ještě dnes, abyste mohli prodiskutovat požadavky svého projektu a zjistit, jak mohou naše řešení aditivní výroby zvýšit kvalitu vašich komponentů.
