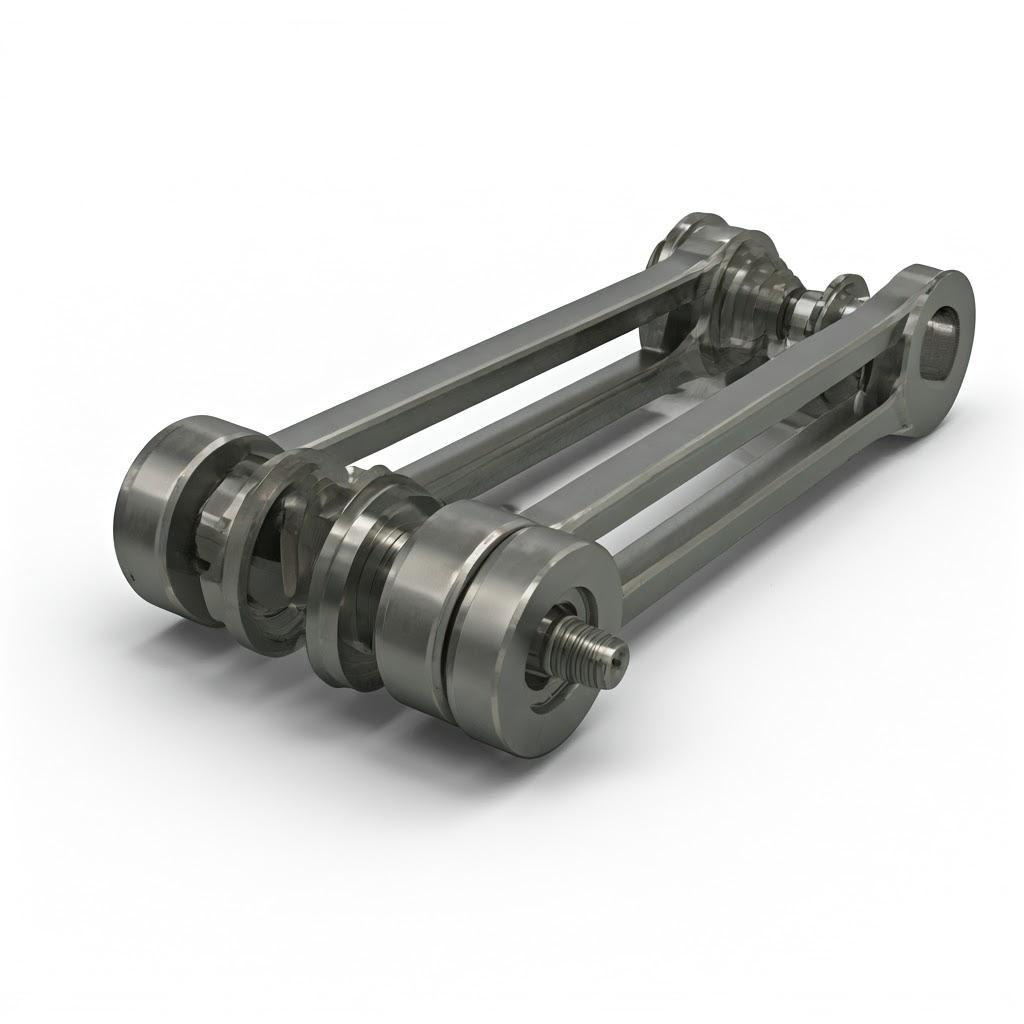

Úvod: Kritická úloha vysoce namáhaných vazebních ramen v dynamických systémech

Spojovací ramena jsou základními součástmi v celé řadě mechanických systémů, kde fungují jako klíčové spojovací prvky, které přenášejí sílu a pohyb mezi různými částmi sestavy. Tyto součásti jsou všudypřítomné, od složitých mechanismů v robotických ramenech až po robustní základy podvozků letadel a automobilových závěsů. Jejich funkce je však často vystavuje velkému provoznímu zatížení, zejména v dynamických systémech, kde zatížení rychle a nepředvídatelně kolísá. Tato dynamická zatížení přinášejí komplexní problémy, včetně únavy při vysokých cyklech, značných koncentrací napětí a opotřebení způsobeného vibracemi. Selhání vysoce namáhaného spojovacího ramene může mít katastrofální následky, které vedou k poruše systému, nákladným opravám a potenciálnímu ohrožení bezpečnosti.

Při výrobě těchto kritických dílů se konstruktéři tradičně spoléhali na metody jako odlévání, kování nebo obrábění z pevných polotovarů. Tyto metody jsou sice účinné, ale často omezují složitost konstrukce, mohou být náročné na materiál a mohou vyžadovat dlouhé dodací lhůty, zejména u zakázkové nebo malosériové výroby. Vzhledem k tomu, že průmyslová odvětví, jako je letectví, automobilový průmysl, zdravotnictví a průmyslová výroba, posouvají hranice výkonnosti, efektivity a odlehčování, poptávka po pokročilejších výrobních řešeních pro součásti, jako jsou například vysoce namáhaná ramena závěsů, se zvyšuje.

Zde se uplatní aditivní výroba kovů (AM), běžně známá jako kovová aditivní výroba 3D tisk, se stává transformativní technologií. AM kovů nabízí bezkonkurenční volnost při navrhování a umožňuje vytvářet vysoce optimalizované, složité geometrie, kterých je obtížné nebo nemožné dosáhnout běžnými prostředky. Umožňuje vyrábět ramena závěsů se zvýšeným poměrem pevnosti a hmotnosti, integrovanými prvky a potenciálně vyšší únavovou odolností přizpůsobenou specifickým podmínkám dynamického zatížení. Společnosti jako např Met3dp, lídr v oblasti řešení aditivní výroby kovů, stojí v čele využití této technologie k výrobě vysoce výkonných strojírenských komponent nové generace. Kombinací pokročilých tiskových technologií, jako je selektivní tavení elektronovým svazkem (SEBM), s vysoce kvalitními specializovanými kovovými prášky umožňuje společnost Met3dp inženýrům a manažerům nákupu přehodnotit způsob navrhování a výroby kritických komponent, jako jsou například vysoce namáhaná ramena závěsů, a odemknout tak novou úroveň výkonu a spolehlivosti dynamických systémů. Tento článek se zabývá specifiky použití kovového 3D tisku pro vysoce namáhaná ramena závěsů, zkoumá aplikace, výběr materiálů, konstrukční úvahy a výhody spolupráce s odborným poskytovatelem.

Aplikace: Kde se používají 3D tištěná vysoce namáhaná ramena?

Všestrannost a výkonnostní výhody aditivní výroby kovů ji předurčují k výrobě vysoce namáhaných závěsných ramen v nejrůznějších náročných průmyslových odvětvích. Manažeři nákupu a inženýři, kteří hledají spolehlivé dodavatele komponent pro náročné aplikace, se stále častěji obracejí na poskytovatele AM pro zakázkovou a sériovou výrobu dílů. Zde je několik klíčových oblastí, kde 3D tištěná spojovací ramena mají významný dopad:

• Letectví:
  • Aplikace: Systémy ovládání (táhla klapek, konektory řídicích ploch), součásti podvozku (vzpěry, táhla zatahování), držáky motoru, mechanismy satelitů.
  • Výhody: Výrazné snížení hmotnosti je v letectví a kosmonautice prvořadé. Technologie AM umožňuje optimalizovat topologii a vytvářet lehká a přitom neuvěřitelně pevná ramena, která splňují přísné požadavky na letovou certifikaci. Konsolidace dílů snižuje složitost montáže a potenciální místa poruch. Rozhodující je schopnost používat vysoce výkonné slitiny přizpůsobené pro extrémní teploty a odolnost proti únavě.
  • B2B Focus: Získávání letově certifikovaných součástí závěsů, spolehliví dodavatelé dílů leteckých závěsů, zakázková výroba ovládacích systémů, hromadné dodávky pro MRO (údržba, opravy, generální opravy).
• Automobilový průmysl:
  • Aplikace: Systémy zavěšení (řídicí ramena, tyče stabilizátoru), závěsy řízení, komponenty motoru a hnacího ústrojí, modernizace výkonných vozidel.
  • Výhody: Lepší dynamika vozidla díky lehčím a tužším komponentům zavěšení. Rychlé prototypování umožňuje rychlejší iterace konstrukce a testování nových geometrií zavěšení. Přizpůsobení pro specifická nebo vysoce výkonná vozidla se stává ekonomicky přijatelným. Vyšší únavová životnost při neustálých vibracích a nárazech způsobených silnicí.
  • B2B Focus: Velkoobchod s komponenty zavěšení automobilů, partner pro výrobu výkonných dílů, dodavatel řídicích tyčí na zakázku, služby rychlého prototypování pro výrobce OEM v automobilovém průmyslu, spolupráce s dodavateli prvního stupně.
• Robotika a automatizace:
  • Aplikace: Klouby a spoje robotických ramen, konektory koncových efektorů, spoje v automatizovaných montážních linkách, uchopovací mechanismy.
  • Výhody: Snížení setrvačnosti robotických ramen vede k rychlejším pohybům, vyšší přesnosti a nižší spotřebě energie. Složité geometrie mohou integrovat kabeláž nebo držáky senzorů přímo do ramene. Pro zvládnutí užitečného zatížení a namáhání opakovanými pohyby je zapotřebí vysoká pevnost. Přizpůsobení umožňuje přizpůsobení ramen pro konkrétní úlohy nebo prostorová omezení.
  • B2B Focus: Výrobce komponentů pro průmyslové roboty, dodavatel propojení robotických ramen na zakázku, dodavatel dílů pro integrátory automatizačních systémů, nákup vysoce přesných propojení.
• Průmyslové stroje a těžká zařízení:
  • Aplikace: Vazby v hydraulických pohonech, konektory v ramenech stavebních strojů, vazby ve výrobních lisech a nástrojích, komponenty v zemědělských strojích.
  • Výhody: Vysoká pevnost a odolnost jsou nezbytné pro dlouhou životnost v náročných provozních podmínkách. AM umožňuje vytvářet náhradní díly pro starší zařízení, u nichž již neexistuje původní nástrojové vybavení (digitální sklady). Konsolidace dílů může zjednodušit složité sestavy. Možnost použití materiálů odolných proti opotřebení prodlužuje životnost součástí.
  • B2B Focus: Dodavatel dílů pro těžká zařízení, výrobce závěsů pro průmyslové stroje, zakázková výroba komponentů pohonů, řešení MRO pro průmyslová zařízení, hromadné objednávky závěsů pro výrobce OEM.
• Lékařský:
  • Aplikace: Vazby v chirurgických robotech, protézách končetin, vnějších fixačních zařízeních, specializovaném instrumentáriu.
  • Výhody: Lze použít biokompatibilní materiály. Vysoký stupeň přizpůsobení pro zařízení specifická pro pacienta. Odlehčení zlepšuje uživatelský komfort protéz. Komplexní, miniaturizované vazby pro minimálně invazivní chirurgické nástroje.
  • B2B Focus: Výroba komponentů pro zdravotnické přístroje, dodavatel dílů pro chirurgickou robotiku, výroba protetických spojů na zakázku, zajišťování biokompatibilních kovových dílů AM.

Napříč těmito různými oblastmi poskytuje 3D tisk z kovu výkonnou sadu nástrojů pro vytváření vysoce namáhaných závěsných ramen, která splňují a překračují požadavky dynamických zátěžových prostředí a nabízejí hmatatelné výhody v oblasti výkonu, hmotnosti, přizpůsobení a často i doby realizace ve srovnání s tradičními přístupy. Získávání těchto pokročilých komponent vyžaduje partnerství se znalými B2B dodavateli vybavenými správnou technologií a odbornými znalostmi v oblasti materiálů.

Proč zvolit 3D tisk z kovu pro ramena spojek vystavená dynamickému zatížení?

Zatímco tradiční výrobní metody slouží průmyslovým odvětvím již desítky let, aditivní výroba kovů představuje přesvědčivé výhody, zejména pro komponenty, jako jsou vysoce namáhaná ramena závěsů pracující při dynamickém zatížení. Pochopení těchto výhod je klíčové pro inženýry navrhující systémy nové generace a manažery nákupu, kteří hledají optimální strategie pro zásobování.

Omezení tradiční výroby pro komplexní vazby:

• Odlévání / kování: Zatímco pro velkosériovou výrobu jednodušších tvarů je to vynikající, dosažení složitých vnitřních prvků nebo vysoce optimalizovaných geometrií je obtížné a často vyžaduje drahé nástroje. Vlastnosti materiálu mohou být někdy méně rovnoměrné, než je žádoucí, a pro přesné prvky je téměř vždy nutné sekundární obrábění.
• CNC obrábění: Nabízí vysokou přesnost, ale může být neuvěřitelně neekonomická, zejména pokud se začíná s velkými předlohami z drahých vysokopevnostních materiálů. Složité geometrie, zejména ty s hlubokými kapsami nebo vnitřními kanály, mohou vést k dlouhým dobám obrábění, omezení přístupu k nástrojům a vysokým nákladům. Konstrukce je často omezena omezeními vyrobitelnosti (např. dosah nástroje, podříznutí).

Výhody aditivní výroby kovů (AM):

Vlastnosti	Výhoda pro vysoce namáhaná ramena spojek	Význam pro B2B Sourcing
Svoboda designu	Umožňuje složité geometrie, optimalizaci topologie pro ideální cesty zatížení, vnitřní chladicí kanály a mřížkové struktury pro odlehčení.	Přístup k zakázkové výrobě ramen závěsu, jedinečná konstrukční řešení, která nejsou jinde k dispozici.
Optimalizace topologie	Materiál je umístěn pouze tam, kde je to z konstrukčního hlediska nutné, což výrazně snižuje hmotnost při zachování nebo zvýšení pevnosti a tuhosti.	Optimalizované výkonné komponenty, konkurenční výhoda díky odlehčení (např. letecký a automobilový průmysl).
Konsolidace částí	Více součástí sestavy závěsu lze potenciálně vytisknout jako jediný monolitický díl.	Zkrácení doby montáže, snížení počtu dílů, zvýšení spolehlivosti, zjednodušení dodavatelského řetězce.
Rychlé prototypování	Rychle iterujte návrhy a vytvářejte funkční prototypy pro testování dynamické odezvy na zatížení a ověřování vhodnosti/formy/funkce.	Rychlejší uvádění nových produktů na trh, snížení nákladů na vývoj, zmírnění rizik při návrhu.
Efektivita materiálu	Aditivní proces využívá především materiál potřebný pro daný díl, čímž minimalizuje odpad ve srovnání se subtraktivním obráběním.	Úspora nákladů na drahé vysoce výkonné slitiny, udržitelný výrobní přístup.
Zvýšený výkon	Jemná kontrola procesu tisku může ovlivnit mikrostrukturu, což může vést ke zlepšení únavové životnosti a specifických vlastností materiálu.	Vysoce výkonné součásti závěsu, vyšší životnost a spolehlivost výrobku.
Přizpůsobení & nízký objem	Ekonomicky výhodné pro výrobu unikátních nebo nízkoobjemových sérií bez vysokých nákladů na nástroje jako při odlévání nebo kování.	Dodavatel pro specifické aplikace, zakázkové strojní díly, náhradní díly na zakázku.
Pokročilé materiály	Schopnost pracovat se specializovanými slitinami (např. 17-4PH, M300) optimalizovanými pro pevnost, houževnatost a odolnost proti korozi.	Přístup ke komponentům vyrobeným z materiálů ideálních pro extrémní provozní podmínky.

Export do archů

Met3dp využívá pokročilé 3D tisk z kovu technologie, jako je selektivní tavení elektronovým svazkem (SEBM), které je známé tím, že vyrábí díly s nízkým zbytkovým napětím a vynikajícími vlastnostmi materiálu, což je obzvláště vhodné pro aplikace s vysokým namáháním. Kombinací těchto technologických schopností s hlubokými znalostmi v oblasti materiálových věd pomáhá společnost Met3dp klientům plně využít potenciál AM pro jejich kritické součásti spojovacích ramen. Volba AM kovů není jen o přijetí nové výrobní metody, ale’o umožnění vynikajícího designu, zvýšení výkonu při náročném dynamickém zatížení a optimalizaci celého životního cyklu výrobku od konceptu až po výrobu a nákup.

Zaměření materiálu: nerezová ocel 17-4PH a maragingová ocel M300 pro špičkový výkon

Výběr správného materiálu je pro ramena závěsů vystavených vysokému namáhání a dynamickému zatížení velmi důležitý. Materiál musí mít kombinaci vysoké pevnosti, houževnatosti, únavové odolnosti a případně i odolnosti proti korozi v závislosti na provozním prostředí. Kovový 3D tisk nabízí možnost pracovat s pokročilými slitinami, které tato náročná kritéria splňují. Pro vysoce namáhaná ramena závěsů se často doporučují dva význační kandidáti: nerezová ocel 17-4PH s precipitačním kalením (PH) a maragingová ocel M300.

Nerezová ocel 17-4PH:

• Přehled: Martenzitická, precipitačně vytvrzená nerezová ocel, která nabízí vynikající kombinaci vysoké pevnosti, dobré odolnosti proti korozi (v mnoha prostředích srovnatelné s nerezovou ocelí 304), dobré houževnatosti a svařitelnosti. Její vlastnosti lze přizpůsobit tepelným zpracováním (stárnutím).
• Klíčové vlastnosti (tepelně zpracované):
  • Vysoká mez kluzu a pevnost v tahu
  • Dobrá odolnost proti únavě
  • Mírná tvrdost
  • Dobrá odolnost proti korozi, zejména proti atmosférické korozi a mnoha chemickým prostředím.
  • Provozní až do středních teplot (cca 315^{\circ}$C nebo 600^{\circ}$F).
• Proč je to důležité pro spojovací ramena: Díky svým vyváženým vlastnostem je všestranným pracovním koněm. Vysoká pevnost zvládá značné zatížení, zatímco dobrá houževnatost zabraňuje křehkému lomu při nárazu nebo v dynamických podmínkách. Odolnost proti korozi je důležitá pro součásti vystavené působení povětrnostních vlivů nebo průmyslových kapalin. Tepelné zpracování umožňuje jemné doladění vlastností po tisku.
• Úvahy o AM: technologie 17-4PH je dobře zavedena v procesech tavení v práškovém loži. Dosažení optimálních vlastností vyžaduje pečlivou kontrolu parametrů tisku a především vhodné tepelné zpracování po tisku (žíhání v roztoku a následné stárnutí).

M300 Maraging Steel:

• Přehled: Velmi pevná ocel patřící do skupiny maragingových ocelí. Tyto oceli dosahují své výjimečné pevnosti srážením intermetalických sloučenin během jednoduchého tepelného zpracování stárnutím, nikoliv na bázi uhlíku jako tradiční oceli. M300 nabízí ve srovnání s ocelí 17-4PH vyšší pevnost a tvrdost spolu s vynikající houževnatostí.
• Klíčové vlastnosti (tepelně zpracované):
  • Velmi vysoká mez kluzu a pevnost v tahu (často přesahující 2000 MPa nebo 290 ksi)
  • Výjimečná tvrdost
  • Dobrá houževnatost a tažnost na svou úroveň pevnosti
  • Dobrá rozměrová stabilita při tepelném zpracování
  • Střední odolnost proti korozi (obecně vyžaduje ochranný nátěr pro drsné prostředí).
• Proč je to důležité pro spojovací ramena: Ideální pro nejnáročnější aplikace, kde je rozhodující maximální pevnost, tuhost a odolnost proti opotřebení. Vhodné pro vysoce zatížené spoje, letecké součásti nebo výkonné závodní díly, kde je zásadní minimalizovat rozměry a hmotnost a zároveň maximalizovat nosnost. Jeho houževnatost zmírňuje riziko lomu navzdory mimořádně vysoké pevnosti.
• Úvahy o AM: Prášek M300 vyžaduje přesné parametry tisku, aby bylo dosaženo hustých dílů bez vad. Tepelné zpracování při stárnutí je poměrně jednoduché, ale pro vývoj konečných vlastností je rozhodující. Vzhledem k nižšímu obsahu chromu ve srovnání s nerezovými ocelemi může být v závislosti na aplikaci nutná ochrana proti korozi.

Srovnání materiálů pro vysoce namáhaná ramena spojek:

Vlastnictví	Nerezová ocel 17-4PH	M300 Maraging Steel	Pokyny pro výběr
Síla	Vysoký	Ultra-vysoký	Pro nejvyšší nosnost nebo minimální požadavky na velikost/hmotnost zvolte M300.
Houževnatost	Dobrý	Dobrý (pro svou úroveň pevnosti)	Obě vykazují dobrou odolnost proti lomu při dynamickém zatížení.
Tvrdost	Mírný	Výjimečné	M300 nabízí vynikající odolnost proti opotřebení.
Odolnost proti korozi	Dobrý	Středně těžká (vyžaduje ochranu)	17-4PH je vhodnější pro korozivní prostředí bez povrchové úpravy.
Tepelné zpracování	Žíhání roztokem + stárnutí	Stárnutí	Obě vyžadují tepelné zpracování; M300 je jednodušší, ale klíčová je rozměrová stálost.
Náklady	Obecně nižší	Obecně vyšší	Kompromis mezi náklady a výkonem na základě požadavků aplikace.

Export do archů

Materiálová výhoda Met3dp&#8217:

Výkonnost 3D tištěných dílů do značné míry závisí na kvalitě vstupní suroviny v podobě kovového prášku. Met3dp využívá špičkové techniky výroby prášků, včetně Proces atomizace plynu a plazmové rotační elektrody (PREP) technologie. Tyto pokročilé metody vyrábějí kovové prášky s:

• Vysoká sféricita: Zajišťuje vynikající tekutost prášku a rovnoměrné roztírání během tisku.
• Nízká pórovitost: Přispívá k hustým, vysoce integrovaným finálním dílům.
• Řízená distribuce velikosti částic (PSD): Optimalizováno pro specifické procesy AM, jako je SEBM a LPBF, což zajišťuje konzistentní tavení a tvorbu vrstev.
• Vysoká čistota: Minimalizuje množství nečistot, které by mohly zhoršit mechanické vlastnosti.

Díky výrobě vysoce kvalitních prášků 17-4PH, M300 a dalších pokročilých slitin (včetně slitin na bázi Ti, CoCrMo, superslitin) zajišťuje společnost Met3dp, že ramena závěsů vytištěná z jejich materiálů mají vynikající mechanické vlastnosti a konzistenci, což je rozhodující pro spolehlivý výkon při dynamickém zatížení. Výběr správného materiálu je zásadním krokem a spolupráce s poskytovatelem, jako je společnost Met3dp, který má odborné znalosti v oblasti prášků i tisku, zajišťuje nejlepší základ pro výrobu ramen závěsů pro vysoké namáhání.

Design pro aditivní výrobu (DfAM): Optimalizace spojovacích ramen pro 3D tisk

Přechod výroby vysoce namáhaných ramen závěsů na aditivní výrobu kovů není jen změnou výrobní techniky, ale vyžaduje zásadní změnu filozofie konstrukce. Pouhým převzetím návrhu určeného pro obrábění nebo odlévání a jeho odesláním do 3D tiskárny se málokdy uvolní plný potenciál AM. Aby inženýři skutečně využili výhod vyššího výkonu, nižší hmotnosti a optimalizované funkčnosti, musí přijmout návrh pro aditivní výrobu (DfAM). DfAM zahrnuje přizpůsobení geometrie součásti konkrétně pro proces sestavování po vrstvách a jedinečné možnosti technologií AM.

Klíčové zásady DfAM pro vysoce namáhaná spojovací ramena:

• Optimalizace topologie: Jedná se pravděpodobně o jeden z nejmocnějších nástrojů, které AM umožňuje. Softwarové algoritmy analyzují průběhy zatížení a rozložení napětí v definovaném návrhovém prostoru pro rameno závěsu. Materiál je pak strategicky odebírán z oblastí s nízkým namáháním a přidáván podél kritických cest zatížení, což vede k organicky vypadajícím, vysoce účinným strukturám, které minimalizují hmotnost a zároveň maximalizují tuhost a pevnost. To je ideální pro aplikace v leteckém a automobilovém průmyslu, kde má úspora hmotnosti přímý vliv na úsporu paliva a výkon.
• Mřížkové struktury & Vnitřní geometrie: DfAM umožňuje začlenění vnitřních mřížkových struktur do vazebného ramene. Ty mohou výrazně snížit hmotnost a spotřebu materiálu při zachování strukturální integrity nebo mohou být dokonce navrženy tak, aby pohlcovaly specifické vibrační frekvence. Kromě toho lze přímo do dílu navrhnout vnitřní kanály pro chlazení, mazání nebo integraci senzorů, což jsou prvky, které často nelze vytvořit tradičními metodami.
• Snížení koncentrace na stres: Ostré rohy a náhlé změny geometrie jsou notoricky známé jako místa, kde dochází ke zvýšení napětí, zejména při dynamickém zatížení, což vede k únavovému selhání. DfAM podporuje používání hladkých koutů, optimalizovaných poloměrů a pozvolných přechodů, které rovnoměrněji rozkládají napětí v celém rameni závěsu a zvyšují jeho únavovou životnost.
• Strategie podpůrné struktury: Většina procesů tavení v práškovém loži vyžaduje podpůrné konstrukce pro ukotvení dílu na konstrukční desce, zvládání tepelného namáhání a podporu převislých prvků. Efektivní DfAM zahrnuje konstrukci spojovacího ramene tak, aby se minimalizovala potřeba podpěr, zejména v těžko přístupných oblastech. To může zahrnovat:
  • Navrhování samonosných úhlů: Orientace povrchů nad určitým úhlem (obvykle >45 stupňů od vodorovné roviny) může často eliminovat potřebu přímé podpory zespodu.
  • Optimalizace orientace dílů: Způsob, jakým je spojovací rameno orientováno na konstrukční platformě, významně ovlivňuje požadavky na podporu, dobu tisku, kvalitu povrchu na různých plochách a dokonce i mechanické vlastnosti vzhledem k anizotropní povaze konstrukcí AM. Spolupráce s poskytovatelem AM služeb je zde klíčová.
  • Integrace vyjímatelných podpěr: Navrhování prvků, které usnadňují a čistí odstranění podpůrných struktur po tisku, šetří čas a snižuje riziko poškození dílu.
• Návrh funkcí pro následné zpracování: Během fáze návrhu zvažte navazující procesy. Pokud specifické povrchy vyžadují vysokou přesnost (např. otvory pro čepy, styčné plochy), může být nutné přidat další materiál pro CNC obrábění po tisku. Zefektivnit výrobu může také návrh prvků, které pomáhají při upínání obrobků pro obrábění nebo kontrolu.
• Konsolidace částí: Analyzujte celou sestavu závěsu. Lze do jediného ramene závěsu vytištěného na 3D tiskárně integrovat více držáků, konektorů nebo spojovacích prvků? Tím se sníží počet dílů, pracnost montáže, hmotnost a potenciální místa poruchy - což je významná výhoda pro zadavatele B2B, kteří usilují o zefektivnění logistiky a zvýšení spolehlivosti.

Spolupráce je klíčová:

Úspěšná implementace DfAM, zejména u kritických komponent, jako jsou vysoce namáhaná ramena, často těží z úzké spolupráce mezi konstruktéry a poskytovatelem služeb AM. Zkušení poskytovatelé, jako je Met3dp, nabízejí konzultace DfAM, přičemž využívají své hluboké znalosti specifických technologií tiskových metod, chování materiálu (např. 17-4PH a M300) a požadavky na následné zpracování. Toto partnerství zajišťuje, že konečný návrh je nejen optimalizovaný z hlediska výkonu, ale také vyrobitelný, nákladově efektivní a spolehlivý, což splňuje přísné požadavky průmyslových nákupčích a specialistů na veřejné zakázky. Spolupráce s odborníky na AM v rané fázi návrhového cyklu maximalizuje výhody dosažitelné díky této transformační technologii.

Dosažitelná přesnost: Tolerance, povrchová úprava a rozměrová přesnost v kovové AM technice

Pro správnou funkci závěsných ramen v rámci většího mechanického systému je rozhodující přesná kontrola rozměrů, tolerancí a povrchové úpravy. Styčné plochy, průměry čepů, umístění otvorů a celková geometrie musí splňovat stanovené požadavky, aby bylo zajištěno správné uložení, pohyb a přenos zatížení. Přestože aditivní výroba kovů nabízí neuvěřitelnou konstrukční svobodu, je nezbytné porozumět dosažitelným úrovním přesnosti a faktorům, které je ovlivňují.

Tolerance při tavení kovových prášků (PBF):

• Obecné tolerance: Typické dosažitelné tolerance u procesů PBF kovů, jako je selektivní laserové tavení (SLM) / laserové tavení v práškovém loži (LPBF) a selektivní tavení elektronovým svazkem (SEBM), se často pohybují v rozmezí ±0,1 mm až ±0,2 mm (±0,004 až ±0,008) u menších dílů nebo ±0,1 % až ±0,2 % jmenovitého rozměru u větších dílů. Jedná se však o obecné vodítko, které se může výrazně lišit.
• Faktory ovlivňující tolerance:
  • Přesnost stroje & Kalibrace: Zásadní význam má inherentní přesnost a pravidelná kalibrace systému AM. Společnost Met3dp zdůrazňuje špičkovou přesnost a spolehlivost svých tiskáren pro kritické díly.
  • Vlastnosti materiálu: Různé kovové prášky vykazují během tisku a chlazení různé smrštění a tepelné chování.
  • Geometrie dílu & Velikost: Větší díly nebo díly se složitými vnitřními prvky jsou náchylnější k tepelnému zkreslení, což může mít vliv na konečné tolerance.
  • Tepelné namáhání: Zbytková napětí vznikající během tavení a tuhnutí po vrstvách mohou způsobit deformace nebo zkroucení, pokud nejsou správně řízeny podpůrnými strukturami a strategiemi sestavování.
  • Parametry tisku: Výkon laseru/elektronového paprsku, rychlost skenování, tloušťka vrstvy a strategie šrafování ovlivňují dynamiku taveniny a výslednou rozměrovou přesnost.
  • Následné zpracování: Procesy tepelného zpracování (uvolňování napětí, stárnutí) mohou někdy způsobit drobné rozměrové změny, které je třeba zohlednit.

Povrchová úprava (drsnost):

• Povrchová úprava podle stavu: Povrchová úprava dílů přímo ze stroje AM má obvykle znatelnou drsnost (Ra). To je způsobeno ulpíváním částečně roztavených částic prášku na povrchu a vrstevnatou konstrukcí.
  • Typické hodnoty Ra (ve výchozím stavu): Často se pohybují v rozmezí od 6 µm do 25 µm (240 µin až 1000 µin) v závislosti na procesu (SEBM obecně vede k drsnějším povrchům než LPBF), materiálu, orientaci (stěny směřující vzhůru a svislé stěny jsou obvykle hladší než povrchy směřující dolů a opírající se o podpěry) a parametrech.
• Dosažitelná povrchová úprava: U mnoha funkčních povrchů ramen závěsu (např. otvorů pro čepy, ložiskových sedel, styčných ploch) je povrchová úprava ve stavu po výrobě nedostatečná. K dosažení hladších povrchů jsou nutné následné kroky zpracování:
  • Tryskání kuličkami/pískování: Poskytuje rovnoměrný matný povrch, zlepšuje estetiku a odstraňuje volný prášek, ale jen mírně zlepšuje Ra (např. 5-15 µm Ra).
  • Třískové/vibrační dokončování: Může výrazně zlepšit Ra při hromadném zpracování menších dílů (např. až na 1-5 µm Ra).
  • CNC obrábění: Nabízí nejvyšší přesnost a nejhladší povrchovou úpravu kritických prvků (s Ra 1 µm).
  • Leštění: Ručním nebo automatickým leštěním lze v případě potřeby dosáhnout velmi hladkého, zrcadlového povrchu.

Řízení rozměrové přesnosti:

Dosažení požadované přesnosti u vysoce namáhaných ramen je podmíněno kombinací několika faktorů:

1. Design: Navrhování kritických prvků s odpovídajícími tolerancemi a zohlednění možných odchylek AM. V případě potřeby přidejte přídavky na obrábění.
2. Řízení procesu: Použití dobře udržovaných, vysoce přesných strojů (jako jsou stroje používané společností Met3dp) s optimalizovanými a ověřenými parametry pro konkrétní materiály (17-4PH, M300).
3. Simulace: Použití softwaru pro simulaci procesů k předvídání možného zkreslení a optimalizaci orientace sestavy a podpůrných strategií.
4. Následné zpracování: Provádění přesných kroků následného zpracování, zejména CNC obrábění pro rozměry kritické pro funkci.
5. Kontrola kvality: Využití metrologických nástrojů, jako jsou souřadnicové měřicí stroje (CMM), 3D skenování a tradiční měřidla, k ověření přesnosti rozměrů podle specifikací.

Manažeři veřejných zakázek, kteří zajišťují vysoce přesné spojovací součásti, by měli spolupracovat s dodavateli AM, kteří prokazatelně dobře rozumí kontrole tolerancí, nabízejí nezbytné možnosti následného zpracování a mají robustní systémy řízení kvality, aby zajistili, že díly budou trvale splňovat technické požadavky.

Za hranice tisku: Základní kroky následného zpracování pro vysoce namáhaná spojovací ramena

Výroba vysoce namáhaného závěsného ramene pomocí aditivní výroby kovů zahrnuje více než jen samotný proces tisku. Díl, který sjede z konstrukční desky, vyžaduje řadu zásadních kroků následného zpracování, aby bylo dosaženo konečných požadovaných rozměrů, mechanických vlastností a povrchové úpravy. Tyto kroky nejsou volitelným doplňkem; jsou nedílnou součástí zajištění bezpečnosti, spolehlivosti a výkonu součásti, zejména pokud se jedná o vysoce pevné materiály, jako jsou 17-4PH a M300, při dynamickém zatížení.

Typický pracovní postup následného zpracování pro AM spojovací ramena:

1. Úleva od stresu:
   • Účel: Aby se zmírnilo vnitřní pnutí vznikající během rychlých cyklů zahřívání a ochlazování při tisku. Tím se minimalizuje riziko deformace nebo prasklin při vyjmutí dílu z konstrukční desky.
   • Metoda: Obvykle se provádí, když je díl stále připevněn k desce v peci s inertní atmosférou při specifické teplotě nižší, než je bod přeměny materiálu. Parametry závisí na materiálu a geometrii dílu.
2. Odstranění části:
   • Účel: Oddělení tištěného ramene (ramen) od konstrukční desky.
   • Metoda: Obvykle se provádí pomocí elektroerozivního obrábění (EDM) nebo pásové pily. Je třeba dbát na to, aby nedošlo k poškození dílů.
3. Odstranění podpůrné konstrukce:
   • Účel: Odstranění dočasných struktur použitých při tisku.
   • Metoda: Může se pohybovat od jednoduchého ručního vylamování u dobře navržených podpěr až po pracnější řezání, broušení nebo CNC obrábění, zejména u podpěr ve složitých vnitřních oblastech. DfAM hraje velkou roli při zjednodušování tohoto kroku.
4. Tepelné zpracování (rozhodující pro 17-4PH & amp; M300):
   • Účel: Pro dosažení konečných požadovaných mechanických vlastností (vysoká pevnost, tvrdost, houževnatost). As-printed parts generally have not have the optimal properties for high-stress applications.
   • Metoda:
     • 17-4PH: Vyžaduje dvoufázový proces: Žíhání roztoku (zahřátí na vysokou teplotu za účelem rozpuštění sraženin a následné ochlazení) a poté Srážkové kalení (stárnutí) (zahřívání na nižší teplotu po určitou dobu, aby se vysrážely zpevňující fáze). Různé teploty stárnutí (např. H900, H1025, H1150) poskytují různé kombinace pevnosti a houževnatosti.
     • M300: Vyžaduje jednodušší Stárnutí (zahřívání na určitou teplotu, obvykle kolem 480-500 °C po dobu několika hodin), aby se dosáhlo velmi vysoké pevnosti díky vysrážení intermetalických sloučenin. Přesné řízení teploty a času je rozhodující.
   • Důležitost: Vynechání nebo nesprávné provedení tepelného zpracování vede k tomu, že rameno závěsu nesplňuje výkonnostní specifikace a může vést k předčasnému selhání při zatížení.
5. Lisování za tepla (HIP) (volitelné, ale doporučené pro kritické díly):
   • Účel: Odstranění zbytkové vnitřní mikroporéznosti uvnitř tištěného dílu, což zvyšuje únavovou životnost, tažnost a celkovou integritu materiálu.
   • Metoda: Současně podrobte díl vysoké teplotě (pod bodem tání) a vysokému izostatickému tlaku (za použití inertního plynu, např. argonu). Tím dojde ke zhroucení vnitřních dutin.
   • Význam: Často se specifikuje pro kritické aplikace v letectví, zdravotnictví nebo pro aplikace s vysokou únavou, aby se zajistila maximální hustota materiálu a konzistence výkonu.
6. CNC obrábění:
   • Účel: Dosažení přísných tolerancí u kritických prvků (např. průměry čepů/vrtů, styčné plochy, závitové závity), které nelze splnit procesem AM v základním stavu nebo následným tepelným zpracováním.
   • Metoda: Použití standardních CNC frézovacích, soustružnických nebo brusných operací. Vyžaduje pečlivou konstrukci upínacích přípravků, aby bylo možné udržet potenciálně složitou geometrii dílu AM.
7. Povrchová úprava:
   • Účel: K dosažení požadované drsnosti povrchu (Ra), zlepšení estetiky, odstranění nečistot nebo přípravě povrchu pro nanášení povlaku.
   • Metoda: Mezi možnosti patří tryskání kuličkami, pískování, bubnování, leštění, elektrolytické leštění nebo nanášení ochranných/funkčních povlaků (např. barva, pokovování, pasivace nerezové oceli).
8. Čištění a kontrola:
   • Účel: Závěrečné čištění za účelem odstranění veškerých kapalin nebo nečistot z obrábění. Důkladná kontrola za účelem ověření rozměrové přesnosti, povrchové úpravy a celistvosti materiálu.
   • Metoda: Rozměrová kontrola (CMM, skenování), měření kvality povrchu, vizuální kontrola a případně nedestruktivní testování (NDT), jako je například penetrační testování barvivem (DPT) pro povrchové trhliny nebo počítačová tomografie (CT) pro vnitřní vady.

Pochopení tohoto komplexního pracovního postupu je pro manažery a inženýry nákupu zásadní. Spolupráce s poskytovatelem komplexních služeb, jako je Met3dp, který má odborné znalosti v celém procesním řetězci od prášku až po hotové výrobky, může být přínosná produkt, zajišťuje správné provedení všech nezbytných kroků, jejichž výsledkem je vysoce kvalitní a spolehlivé rameno závěsu připravené pro náročné použití.

Překonávání potenciálních překážek: Obvyklé výzvy a strategie pro jejich zmírnění

Přestože aditivní výroba kovů nabízí významné výhody pro výrobu vysoce namáhaných závěsných ramen, není bez potenciálních problémů. Povědomí o těchto překážkách a strategiích používaných zkušenými poskytovateli služeb, jako je Met3dp, k jejich zmírnění je klíčové pro zajištění úspěšných výsledků a spolehlivých dílů. Manažeři nákupu by se měli zajímat o přístup potenciálního dodavatele ke zvládání těchto běžných problémů.

Úkol 1: Deformace a zkreslení

• Příčina: Nerovnoměrné zahřívání a ochlazování během procesu vytváření jednotlivých vrstev vytváří vnitřní pnutí. Pokud tato napětí překračují mez kluzu materiálu při zvýšených teplotách, může se díl během sestavování deformovat nebo se deformovat po vyjmutí z konstrukční desky nebo během tepelného zpracování po tisku. To se týká zejména velkých dílů nebo dílů s výraznými změnami průřezu.
• Strategie zmírnění dopadů:
  • Simulace procesu: Použití softwaru pro předpověď tepelného chování a deformace před tiskem umožňuje optimalizovat orientaci dílů a podpůrných struktur.
  • Optimalizované parametry sestavení: Jemné doladění výkonu laseru/paprsku, rychlosti skenování a strategie skenování pro řízení tepelného příkonu.
  • Robustní podpůrné struktury: Navrhování podpěr nejen pro přesahy, ale také pro bezpečné ukotvení dílu a jako chladiče, které působí proti deformačním silám.
  • Optimalizovaná orientace dílu: Umístění ramene závěsu na konstrukční desce tak, aby se minimalizovaly velké rovné plochy rovnoběžné s nátěrovou hmotou a vyrovnala se tepelná hmotnost.
  • Řízené vytápění/chlazení: Využití vyhřívaných stavebních komor (běžné v SEBM) a řízených cyklů ochlazování.
  • Tepelné ošetření proti stresu: Tento krok je nutné provést před vyjmutím dílu z konstrukční desky.

Výzva 2: Zvládání zbytkového stresu

• Příčina: Zbytková napětí jsou podobně jako deformace vlastní procesu rychlého tuhnutí. Zatímco část napětí se během sestavování uvolní plastickou deformací, značná část napětí může zůstat v dílu uzamčena. Vysoká zbytková napětí mohou snížit únavovou životnost, způsobit deformace při obrábění a potenciálně vést k praskání.
• Strategie zmírnění dopadů:
  • Tepelný management: Optimalizované strategie skenování (např. ostrovní skenování) a předehřívání stavebního prostředí snižují tepelné gradienty.
  • Cykly pro uvolnění stresu: Zavedení vhodných cyklů tepelného zpracování po výrobě speciálně navržených pro snížení zbytkového napětí bez negativního vlivu na mikrostrukturu. SEBM ze své podstaty produkuje díly s nižším zbytkovým napětím ve srovnání s LPBF díky vyšším teplotám procesu.
  • Úvahy o návrhu: Vyhnout se velkým objemovým hmotám nebo náhlým změnám tloušťky, kde se může koncentrovat napětí.

Výzva 3: Obtíže při odstraňování podpory

• Příčina: Podpory jsou nezbytné, ale prodlužují dobu zpracování a zvyšují náklady. Jejich odstranění, zejména ze složitých vnitřních kanálů nebo jemných prvků ramene, může být náročné, zdlouhavé a hrozí při něm poškození povrchu dílu.
• Strategie zmírnění dopadů:
  • DfAM Focus: Návrh dílu pro minimální závislost na podpoře (samonosné úhly, optimální orientace).
  • Specializované podpůrné struktury: Použití typů podpěr určených pro snadnější demontáž (např. kuželové podpěry, konstrukce se specifickými body zlomu).
  • Pokročilé techniky odstraňování: Použití elektrochemického obrábění nebo specializovaných nástrojů pro nepřístupné oblasti.
  • Výběr materiálu: Některé materiály mohou umožnit snadnější oddělení podpěr než jiné.

Výzva 4: Zajištění integrity materiálu (pórovitost, mikrostruktura)

• Příčina: Dosažení plně hustých dílů s požadovanou mikrostrukturou je pro vysoce namáhané aplikace kritické. Mezi potenciální problémy patří:
  • Pórovitost: Pórovitost plynu (zachycený plyn) nebo pórovitost bez tavení (neúplné roztavení mezi vrstvami/stopami) mohou působit jako místa iniciace trhlin, což výrazně snižuje únavovou životnost.
  • Nežádoucí mikrostruktura: Nesprávné parametry tisku nebo rychlost chlazení mohou vést k nepříznivé struktuře zrn nebo fází, což může ohrozit pevnost nebo houževnatost.
• Strategie zmírnění dopadů:
  • Vysoce kvalitní prášek: Zásadní význam má použití prášků s vysokou sféricitou, řízenou PSD a nízkým obsahem vnitřního plynu, jako jsou prášky vyráběné pokročilými procesy atomizace společnosti Met3dp&#8217.
  • Optimalizovaný & Ověřené parametry: Pečlivě vyvinuté a ověřené parametry procesu (výkon, rychlost, tloušťka vrstvy, průtok plynu, úrovně vakua pro SEBM) specifické pro materiál (17-4PH, M300) a stroj.
  • Monitorování bazénu taveniny (volitelné): Monitorovací systémy in-situ mohou odhalit anomálie během stavby.
  • Izostatické lisování za tepla (HIP): Účinně uzavírá vnitřní pórovitost po tisku.
  • Metalurgická analýza: Průřezová analýza a testování pro ověření, zda hustota a mikrostruktura splňují specifikace.
  • Robustní řízení kvality: Zavedení přísné kontroly kvality ve fázích manipulace s práškem, tisku a následného zpracování.

Díky spolupráci se zkušeným poskytovatelem aditivní výroby, jako je společnost Met3dp, který tyto problémy aktivně řeší prostřednictvím pokročilých technologií (vysoce kvalitní prášky, spolehlivé tiskárny SEBM/LPBF), simulace procesů, důsledné kontroly procesů, komplexního následného zpracování a robustních systémů zajištění kvality, mohou konstruktéři a manažeři nákupu s jistotou zajistit vysoce namáhaná spojovací ramena, která splňují náročné požadavky jejich aplikací.

Výběr partnera: Jak si vybrat správného poskytovatele služeb 3D tisku kovů?

Výběr správného partnera pro aditivní výrobu je stejně důležitý jako návrh a výběr materiálu, zejména pokud se jedná o vysoce namáhané komponenty, jako jsou ramena závěsů určená pro náročné aplikace. Schopnosti, odborné znalosti a systémy kvality zvoleného dodavatele budou mít přímý vliv na výkon, spolehlivost a nákladovou efektivitu konečného výrobku. Pro inženýry a manažery nákupu zajišťující tyto díly, zejména pro průmyslové nebo B2B požadavky zahrnující potenciální hromadné objednávky nebo kritické aplikace, je nezbytný důkladný proces hodnocení.

Klíčová kritéria pro hodnocení poskytovatelů služeb AM v oblasti kovů:

• Certifikace kvality: Hledejte mezinárodně uznávané certifikáty.
  • ISO 9001: Prokazuje závazek k systémům řízení kvality - základní požadavek.
  • AS9100: Speciálně pro letecký a kosmický průmysl, což znamená přísnou kontrolu kvality pro kritické letové komponenty.
  • ISO 13485: Relevantní v případě, že se zajišťují spojovací ramena pro zdravotnické prostředky.
• Materiálové znalosti: Poskytovatel musí mít prokazatelné zkušenosti s prací se specifickými vysoce výkonnými slitinami, jako jsou například 17-4PH a maraging ocel M300. To zahrnuje:
  • Správné postupy pro manipulaci s práškem a jeho skladování (zejména v případě reaktivních materiálů).
  • Ověřené parametry tisku pro dosažení požadované hustoty a mikrostruktury.
  • Hluboké porozumění cyklům tepelného zpracování po tisku, které je zásadní pro vývoj konečných vlastností.
• Technologie a vybavení: Posuďte, zda jejich technologie odpovídá vašim potřebám.
  • Technologie tisku: Nabízejí správný proces (např. SEBM pro nízké zbytkové napětí a vysokou čistotu, LPBF pro jemné rysy)? Společnost Met3dp se specializuje na pokročilé tiskárny SEBM a disponuje také schopnostmi LPBF, což nabízí flexibilitu.
  • Možnosti stroje: Zvažte objem výroby (dokáží se přizpůsobit velikosti vašeho ramene?), přesnost stroje a stav/údržbu jejich zařízení. Společnost Met3dp se pyšní tiskárnami, které poskytují špičkový objem tisku, přesnost a spolehlivost.
  • Výroba prášku: Vlastní výroba prášků nebo silné partnerství s dodavateli kvalitních prášků (jako jsou pokročilé systémy Met3dp&#8217 pro plynovou atomizaci a PREP) může být výhodné pro kontrolu kvality a sledovatelnost materiálu.
• Technická odbornost a podpora: Zhodnoťte znalosti týmu a jeho ochotu spolupracovat.
  • Konzultace DfAM: Mohou vám poskytnout odborné poradenství ohledně optimalizace konstrukce ramene závěsu pro aditivní výrobu?
  • Aplikační inženýrství: Rozumí požadavkům na koncové použití a výzvám dynamických systémů s vysokým zatížením?
  • Řešení problémů: Mají zkušenosti s překonáváním běžných problémů AM (o nichž se hovoří v části 2)?
• Dosavadní výsledky a zkušenosti:
  • Případové studie/portfolio: Zeptejte se na příklady podobných projektů zahrnujících vysoce namáhané součásti, aplikace s dynamickým zatížením nebo specifické materiály, které požadujete.
  • Zkušenosti v oboru: Pracovali ve vašem oboru (letecký, automobilový, průmyslový)?
• Kapacita a škálovatelnost: Může poskytovatel splnit vaše požadavky na objem výroby, od počátečních prototypů až po potenciální sériové nebo hromadné objednávky? Diskutujte o jeho kapacitním plánování a schopnosti škálovat produkci.
• Schopnosti od konce ke konci: Nabízí poskytovatel komplexní služby včetně nezbytného následného zpracování (tepelné zpracování, HIP, CNC obrábění, NDT) a kontroly kvality? Správa více dodavatelů zvyšuje složitost a riziko.
• Umístění a logistika: Zvažte umístění dodavatele (společnost Met3dp sídlí v čínském Čching-tao) a jeho důsledky pro přepravní časy, náklady a komunikaci v různých časových pásmech. Ujistěte se, že má spolehlivou logistiku pro mezinárodní B2B zásilky.

Proč Met3dp vyniká:

Met3dp ztělesňuje mnoho vlastností ideálního partnera pro náročné projekty AM v oblasti kovů. Díky desítkám let společných zkušeností, Met3dp poskytuje komplexní řešení od vývoje a výroby vysoce výkonných kovových prášků pomocí špičkových technologií až po provozování pokročilých tiskáren SEBM, které jsou známé svou přesností a spolehlivostí. Jejich zaměření na inovativní slitiny, jako jsou TiNi, TiTa, TiAl, TiNbZr, CoCrMo, nerezové oceli (včetně 17-4PH) a superslitiny (jako jsou prekurzory M300), dokládá hluboké schopnosti v oblasti materiálových věd. Společnost Met3dp spolupracuje s organizacemi v leteckém, lékařském, automobilovém a dalších oborech a nabízí služby vývoje aplikací pro urychlení digitální transformace výroby. Díky svému integrovanému přístupu, který kombinuje špičkové systémy, pokročilé materiály a aplikační znalosti, je silnou volbou pro zákazníky B2B, kteří hledají spolehlivého dodavatele pro kritická, vysoce namáhaná spojovací ramena.

Pochopení investice: Faktory nákladů a doba realizace pro 3D tištěné spojovací ramena

3D tisk z kovu umožňuje vytvářet vysoce optimalizovaná a komplexní závěsná ramena, ale pro plánování projektů a zadávání veřejných zakázek je zásadní pochopit související náklady a časový harmonogram výroby. Na rozdíl od tradičních metod hromadné výroby, kde při nízkých objemech dominují náklady na nástroje, jsou náklady na AM určovány především spotřebou materiálu a strojního času.

Klíčové faktory ovlivňující náklady na 3D tištěná spojovací ramena:

• Návrh a složitost částí:
  • Objem: Samotné množství materiálu v konečném dílu je přímým faktorem nákladů. Zde výrazně pomáhá optimalizace topologie.
  • Složitost: Ačkoli AM dobře zvládá složitost, složité konstrukce mohou vyžadovat rozsáhlé podpůrné struktury, což prodlužuje dobu tisku a zvyšuje nároky na následné zpracování.
  • Podpůrný materiál: Objem materiálu použitého na podpěry zvyšuje náklady a vyžaduje čas na odstranění.
• Výběr materiálu:
  • Vysoce výkonné slitiny, jako je maraging ocel M300, jsou na kilogram výrazně dražší než materiály jako nerezová ocel 17-4PH nebo standardní oceli. Cenu ovlivňuje také kvalita prášku a specializované slitiny.
• Strojový čas:
  • To je často nejvýznamnější složka nákladů. Závisí na výšce dílu (počtu vrstev), celkové ploše snímané na jednu vrstvu, zvolené tloušťce vrstvy a rychlosti sestavení konkrétního stroje. Větší nebo vyšší spojovací ramena se přirozeně tisknou déle.
  • Do hodinové sazby se započítává amortizace stroje, provozní náklady (energie, plyn) a mzdové náklady.
• Požadavky na následné zpracování:
  • Náklady se výrazně zvyšují s rozsahem potřebného následného zpracování:
    • Základní: Odstranění napětí, odstranění dílu/podpěry, základní tryskání kuličkami.
    • Středně pokročilý: Přidání povinného tepelného zpracování (stárnutí/žíhání roztokem).
    • Pokročilé: Včetně HIP, víceosého CNC obrábění pro přísné tolerance, pokročilé povrchové úpravy (leštění), NDT kontroly (CT skenování).
• Zajištění kvality a kontrola:
  • Úroveň požadované kontroly (např. základní rozměrové kontroly vs. protokoly CMM, certifikace materiálu, NDT) ovlivňuje konečné náklady. Požadavky na letecké nebo lékařské komponenty jsou obvykle vyšší.
• Objednané množství (objem):
  • Náklady na zřízení: S přípravou každé sestavy jsou spojeny náklady na nastavení (nakládání prášku, programování). Tyto náklady se amortizují na počet dílů v sestavě.
  • Balení sestavy: Tisk více spojovacích ramen současně v jednom sestavení výrazně snižuje náklady na jeden díl ve srovnání s tiskem jednoho dílu najednou.
  • Množstevní slevy: U větších B2B nebo velkoobchodních objednávek mohou dodavatelé, jako je Met3dp, často nabídnout množstevní slevy na základě optimalizovaného plánování výroby a nákupu materiálu.

Odhad doby realizace:

Dodací lhůta je doba od potvrzení objednávky do dodání dílu. Je ovlivněna několika faktory:

• Kótování a kontrola designu: Počáteční komunikace, tvorba cenové nabídky a finalizace návrhu (včetně případných iterací DfAM). (1-5 dní)
• Tisková fronta: Aktuální stav nevyřízených zakázek dodavatele. (Proměnná: dny až týdny)
• Doba tisku: Skutečný čas, který díl stráví tiskem na stroji. (Hodiny až několik dní, v závislosti na velikosti/komplexnosti/kvantitě)
• Chlazení a odprášení: Čas na vychladnutí stavební komory a odstranění prachu. (hodiny)
• Následné zpracování: To může představovat významnou část doby přípravy, zejména pokud je zapotřebí více kroků, jako je tepelné zpracování, HIP, rozsáhlé obrábění a dokončovací práce. (Dny až týdny)
• Kontrola kvality: Čas pro požadované rozměrové a materiálové kontroly. (hodiny až dny)
• Doprava: Doba přepravy od dodavatele (např. Qingdao, Čína) do místa zákazníka. (Dny až týdny, v závislosti na způsobu a místě určení)

Typická doba dodání: U středně složitého ramene závěsu s vysokým namáháním, které vyžaduje tepelné zpracování a určité obrábění, počítejte s dodacími lhůtami v rozmezí od 2 až 6 týdnů, případně delší u velmi velkých dílů, složitého následného zpracování nebo velkých dávek. Výroba prototypů může být často rychlejší. Je velmi důležité včas projednat s dodavatelem požadavky na dodací lhůty. Společnost Met3dp spolupracuje s klienty na zajištění realistických časových harmonogramů na základě aktuálních kapacit a specifik projektu.

Často kladené otázky (FAQ) o 3D tištěných vysoce namáhaných ramenech spojky

Zde jsou odpovědi na některé časté otázky, které mají konstruktéři a manažeři nákupu, když zvažují použití AM kovů pro vysoce namáhaná ramena:

1. Jaká je pevnost 3D tisku 17-4PH nebo M300 v porovnání s tradičně vyráběnými (např. kovanými nebo vykovanými) protějšky?

Při tisku s použitím optimalizovaných parametrů a vhodném následném zpracování (zejména tepelném zpracování a případně HIP) mohou být mechanické vlastnosti (mez kluzu, pevnost v tahu, tvrdost) AM 17-4PH a M300 srovnatelné a někdy dokonce v některých aspektech (např. mez kluzu) lepší než u tepaných materiálů. Únavové vlastnosti, kritické pro dynamické zatížení, mohou být rovněž vynikající, zejména po úpravě HIP, která eliminuje mikroporéznost. Vlastnosti však mohou být u dílů AM anizotropní (závislé na směru). Je nezbytné spolupracovat s poskytovatelem, jako je Met3dp, který rozumí řízení procesů a může poskytnout materiálové údaje založené na standardizovaném testování svých tištěných materiálů.

2. Jaký je typický potenciál úspory nákladů v porovnání s tradičním CNC obráběním ze sochoru pro složité rameno závěsu?

Srovnání nákladů do značné míry závisí na složitosti dílu, materiálu a objemu.

• AM je často nákladově efektivnější, když:
  • Geometrie ramene závěsu je velmi složitá nebo topologicky optimalizovaná (což vede k výrazné úspoře materiálu a zkrácení doby obrábění ve srovnání s velkým polotovarem).
  • Objemy jsou nízké až střední (vyhnete se vysokým nákladům na nástroje pro odlévání/kovení).
  • Je zapotřebí rychlá výroba prototypů nebo rychlé provedení.
  • Konsolidace částí je možná.
• Tradiční obrábění může být nákladově efektivnější, pokud:
  • Geometrie je poměrně jednoduchá a snadno se opracovává ze standardních skladových tvarů.
  • Objemy jsou velmi vysoké (což umožňuje úspory z rozsahu s vyhrazenými nástroji nebo optimalizovanými obráběcími sestavami).
  • Hlavním zdrojem nákladů jsou suroviny a AM nenabízí výrazné zlepšení poměru nákupu a letu. Pro informované rozhodnutí je nejlepší získat cenové nabídky pro obě metody pro váš konkrétní díl.

3. Lze do ramen závěsů spolehlivě zabudovat složité vnitřní prvky, jako jsou chladicí kanály nebo integrované dráhy senzorů, pomocí technologie AM?

Ano, to je jedna z významných výhod kovového AM. Procesy jako LPBF a SEBM mohou vytvářet složité vnitřní kanály a duté prostory, kterých nelze dosáhnout subtraktivní výrobou nebo odléváním. To umožňuje integrovat funkce, jako jsou konformní chladicí kanály pro řízení tepla ve vysokorychlostních ovládacích systémech nebo cesty pro vestavěné senzory nebo kabeláž, přímo v konstrukci ramene závěsu. Důležitá jsou konstrukční hlediska pro odstraňování prášku z těchto kanálů.

4. Jaké certifikace a kontroly kvality používá společnost Met3dp při výrobě kritických komponent?

Společnost Met3dp provádí přísnou kontrolu kvality v rámci všech svých procesů, počínaje výrobou vysoce kvalitních kovových prášků pomocí pokročilých atomizačních technik. Jejich výrobní operace se řídí přísnými systémy řízení kvality (potenciálně v souladu se zásadami ISO 9001, ačkoli konkrétní certifikace by měly být vždy potvrzeny přímo na základě požadavků projektu). Kladou důraz na přesnost a spolehlivost svých tiskových zařízení a využívají metody monitorování procesů a kontroly po tisku (včetně možností NDT), aby zajistily, že díly splňují rozměrové a materiálové specifikace požadované pro kritické letecké, lékařské a průmyslové aplikace. Pro konkrétní údaje o certifikaci týkající se vašeho projektu doporučujeme kontaktovat přímo společnost Met3dp.

5. Jaké je typické minimální objednací množství (MOQ) pro 3D tištěná ramena závěsů na zakázku?

Na rozdíl od tradičních výrobních metod, které často vyžadují vysoké MOQ kvůli nákladům na nástroje, je metoda AM pro kovy velmi flexibilní. Většina poskytovatelů služeb, včetně těch, kteří se starají o B2B klienty, jako je Met3dp, může obvykle vyhovět objednávkám od jednoho prototypu až po nízkoobjemové výrobní série a větší série. Ačkoli často neexistuje žádné přísné MOQ, náklady na jeden díl jsou u větších množství obecně nižší díky amortizaci nákladů na nastavení a optimalizaci kapacity konstrukčních desek. Projednání vašich konkrétních objemových potřeb (prototyp, počáteční dávka, průběžná výroba) s dodavatelem poskytne nejpřesnější informace o cenových strukturách.

Závěr: Revoluce v oblasti vysoce namáhaných komponentů pomocí aditivní výroby Met3dp&#8217

Úkol navrhnout a vyrobit závěsná ramena schopná odolávat vysokému namáhání a dynamickému zatížení našel mocného spojence v aditivní výrobě kovů. Jak jsme již prozkoumali, využití technologií AM, jako je selektivní tavení elektronovým svazkem (SEBM) a laserová fúze v práškovém loži (LPBF), umožňuje vytvářet součásti s bezkonkurenční konstrukční volností, optimalizovaným poměrem pevnosti a hmotnosti a dříve nedosažitelnou komplexností integrace. Díky využití vysoce výkonných materiálů, jako je nerezová ocel 17-4PH a maraging ocel M300, mohou konstruktéři posouvat hranice výkonnosti v kritických aplikacích v leteckém a automobilovém průmyslu, robotice a průmyslových odvětvích.

Cesta od digitálního návrhu k funkčnímu a spolehlivému hardwaru zahrnuje pečlivé zvážení zásad DfAM, dosažitelné přesnosti, nezbytných kroků následného zpracování, jako je tepelné zpracování, a překonání potenciálních výrobních problémů. Úspěch závisí nejen na samotné technologii, ale také na odborných znalostech a schopnostech vybraného výrobního partnera.

Společnost Met3dp je předním poskytovatelem, který se s těmito výzvami dokáže vypořádat. Společnost Met3dp se sídlem v čínském městě Čching-tao nabízí komplexní sadu řešení pro aditivní výrobu, která je postavena na základech hlubokých odborných znalostí v oblasti materiálových věd, pokročilých kapacit pro výrobu prášků a špičkových systémů SEBM a dalších systémů AM tisku. Jejich zaměření na výrobu vysoce kvalitních sférických kovových prášků a dodávání dílů s výjimečnou přesností a spolehlivostí z nich činí ideálního partnera pro organizace, které chtějí zavést výrobu nové generace pro své nejnáročnější komponenty.

Ať už jste inženýr, který se snaží optimalizovat kritickou konstrukci ramene závěsu, nebo manažer nákupu, který hledá spolehlivého B2B dodavatele vysoce výkonných kovových dílů, společnost Met3dp nabízí odborné znalosti a technologie, které urychlí dosažení vašich cílů.

Jste připraveni prozkoumat, jak může aditivní výroba kovů vylepšit vaše vysoce namáhaná ramena závěsů?

Návštěva Met3dp.com a dozvědět se více o jejich schopnostech, nebo se ještě dnes obraťte na jejich tým a prodiskutujte s nimi požadavky vašeho konkrétního projektu a využijte potenciál pokročilé výroby.
