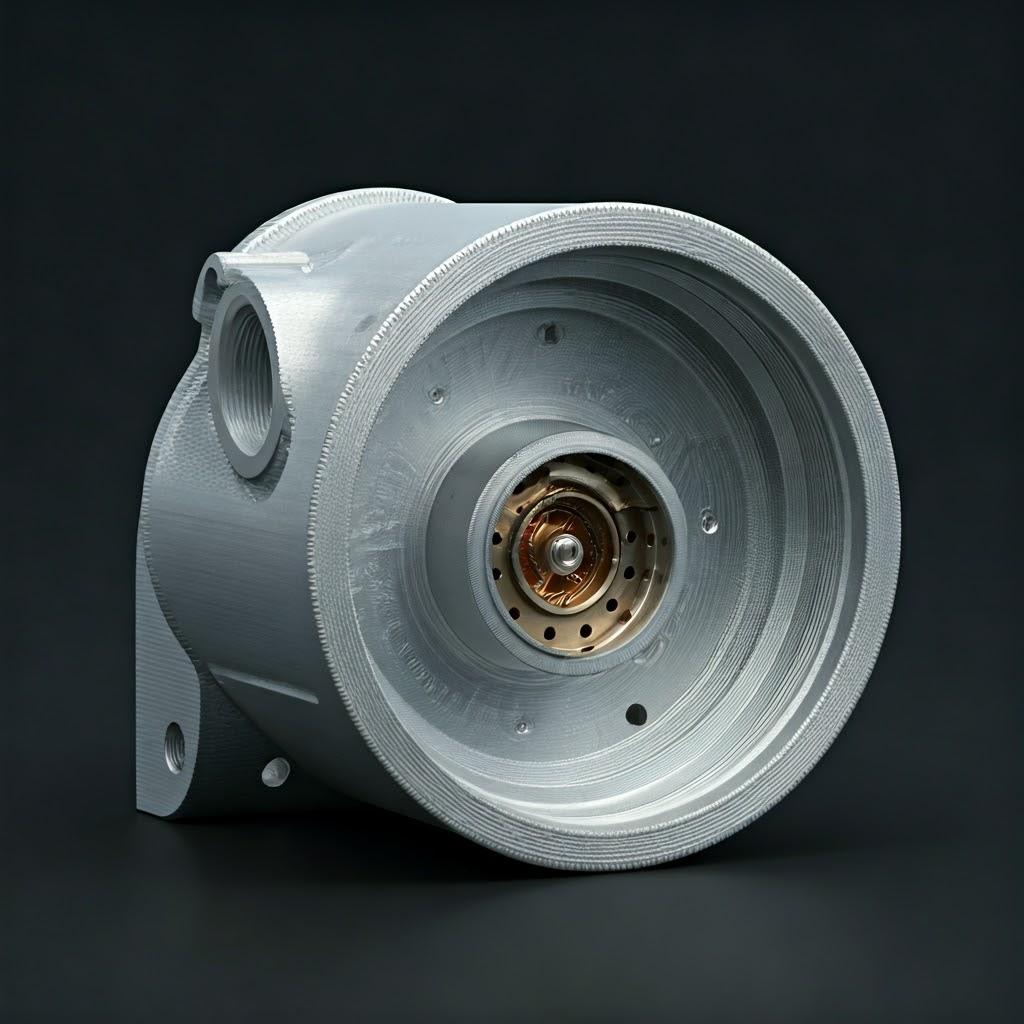

Úvod: Definice pouzder vysokoteplotních senzorů a jejich klíčová role

V náročných podmínkách moderního průmyslu - od spalujícího žáru v proudových motorech a výfukových systémech automobilů až po chemicky agresivní prostředí zpracovatelských závodů - je potřeba spolehlivých dat prvořadá. Senzory jsou předvojem tohoto sběru dat a monitorují kritické parametry, jako je teplota, tlak, průtok a vibrace. Tyto citlivé elektronické komponenty však nemohou bez ochrany odolávat extrémním podmínkám. Zde přichází ke slovu pouzdro senzoru pro vysoké teploty. Pouzdro vysokoteplotního snímače je více než jen obyčejná krabice, je to pečlivě zkonstruovaný ochranný kryt, který je navržen tak, aby chránil citlivé prvky snímače před extrémními teplotními podmínkami, korozivními činidly, vysokými tlaky a fyzickými nárazy, čímž zajišťuje provozní integritu a dlouhou životnost v náročných podmínkách.

Tato pouzdra jsou kritickými součástmi. Selhání nepřipadá v úvahu, pokud se jedná o aplikace, kde údaje ze snímačů slouží jako informace pro bezpečnostní protokoly, řídí složité procesy nebo optimalizují výkonnost majetku v milionových hodnotách. Výroba těchto specializovaných pouzder tradičně zahrnovala subtraktivní metody, jako je CNC obrábění, často vycházející z drahých polotovarů nebo složitých procesů odlévání. Tyto metody jsou sice efektivní, ale mohou se potýkat s omezeními, pokud jde o geometrickou složitost, plýtvání materiálem, dobu realizace zakázkových návrhů a schopnost bezproblémově integrovat pokročilé funkce, jako jsou vnitřní chladicí kanály nebo složité montážní body.

Vstupte do aditivní výroby kovů (AM), známé spíše jako kovová aditivní výroba 3D tisk. Tato transformační technologie nabízí zásadně odlišný přístup, kdy se díly vyrábějí vrstvu po vrstvě přímo z digitálních návrhů pomocí vysoce výkonných kovových prášků. U vysokoteplotních krytů senzorů otevírá technologie AM nevídané možnosti. Umožňuje inženýrům navrhovat a vyrábět vysoce komplexní, optimalizované a robustní kryty, jejichž výroba byla dříve obtížná nebo nemožná. Tato technologie umožňuje vytvářet lehké a přitom pevné konstrukce, integrované funkční prvky a rychlé iterační cykly, což z ní činí stále důležitější nástroj pro průmyslová odvětví vyžadující špičkový výkon v extrémních podmínkách. Když se ponoříme hlouběji, prozkoumáme specifické aplikace, přesvědčivé výhody použití technologie metal AM, klíčovou roli výběru materiálu (se zaměřením na robustní slitiny, jako jsou IN625 a 316L) a klíčové úvahy pro úspěšné využití této technologie pro potřeby krytů vysokoteplotních senzorů. Spolupráce se zkušeným poskytovatelem, jako je Met3dp, vybaveným špičkovou technologií a odbornými znalostmi v oblasti materiálů, se stává klíčovou pro využití plného potenciálu aditivní výroby pro tyto náročné komponenty.

Význam dobře navrženého a vyrobeného pouzdra vysokoteplotního snímače nelze přeceňovat. Plní několik zásadních funkcí:

• Tepelná ochrana: Stínění citlivé elektroniky (piezoelektrické krystaly, termistory, polovodiče) před okolními teplotami, které mohou přesahovat stovky až tisíce stupňů Celsia. Materiál a konstrukce pouzdra musí minimalizovat přenos tepla na vnitřní součásti.
• Ekologické těsnění: Zabránění vniknutí vlhkosti, prachu, korozivních plynů, chemikálií a dalších nečistot, které by mohly poškodit snímač nebo ovlivnit jeho údaje. Často je požadováno hermetické utěsnění.
• Omezení tlaku: V aplikacích, kde se používají stlačené plyny nebo kapaliny, musí pouzdro odolávat značným vnitřním nebo vnějším tlakům bez deformace nebo úniku.
• Mechanická odolnost: Ochrana snímače před vibracemi, nárazy, otěrem a fyzickými nárazy, které jsou typické pro průmyslové, automobilové nebo letecké prostředí.
• Elektromagnetické stínění (EMI/RFI): V některých případech musí pouzdro chránit snímač před elektromagnetickým nebo radiofrekvenčním rušením, které by mohlo narušit signál.
• Montáž a integrace: Zajištění bezpečných a spolehlivých montážních bodů pro připojení snímače k většímu systému nebo konstrukci, které často vyžadují specifické typy závitů, provedení přírub nebo konfigurace držáků.

3D tisk z kovu představuje účinnou cestu k řešení těchto mnohostranných požadavků s větší konstrukční svobodou a efektivitou než kdykoli předtím. Schopnost pracovat s pokročilými vysokoteplotními slitinami a vytvářet optimalizované geometrie z něj činí ideální řešení pro posunutí hranic výkonnosti a spolehlivosti senzorů v nejnáročnějších provozních podmínkách na světě.

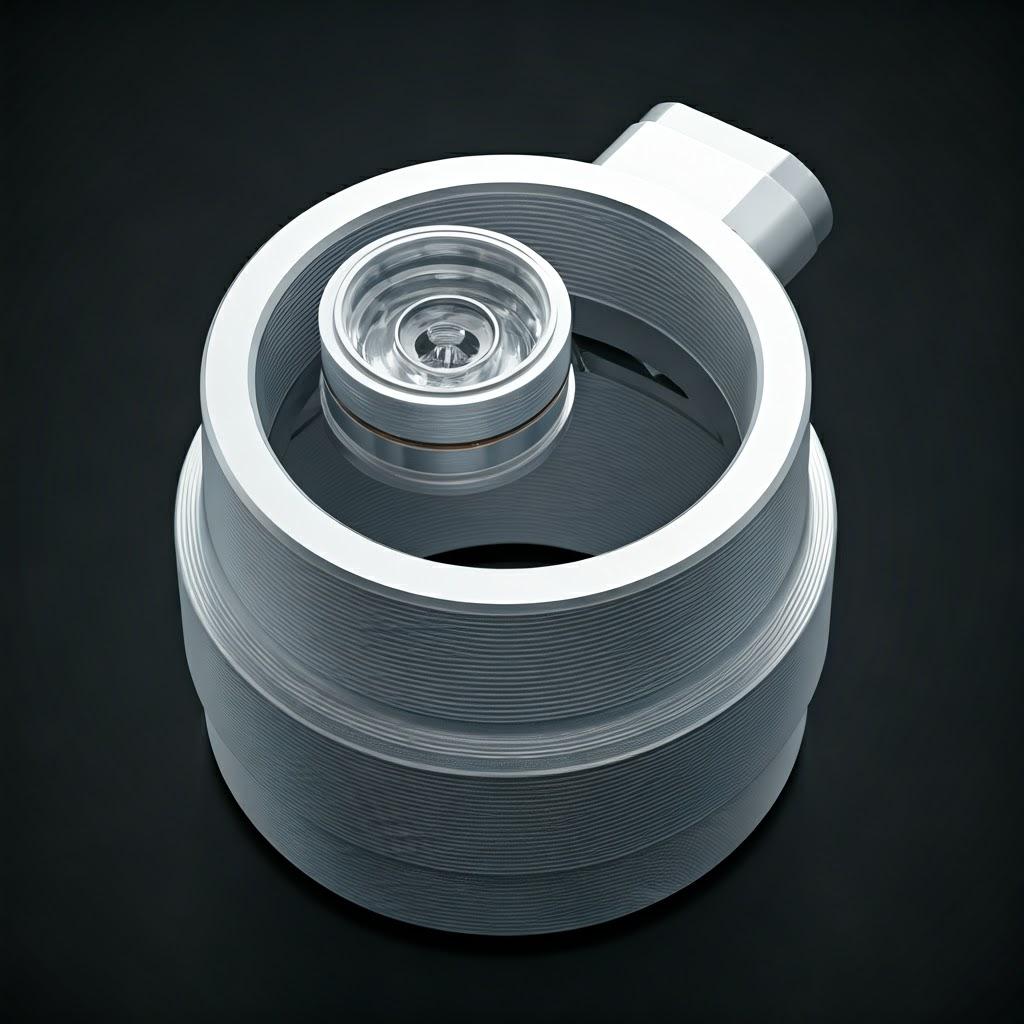

Základní aplikace: Kde se používají pouzdra vysokoteplotních senzorů?

Díky odolnosti a ochranným schopnostem jsou vysokoteplotní pouzdra senzorů nepostradatelná v širokém spektru náročných aplikací a průmyslových odvětví B2B. Manažeři nákupu a inženýři v těchto odvětvích neustále hledají robustní řešení schopná odolávat extrémním podmínkám a zároveň zajistit přesný sběr dat. Kovový 3D tisk, zejména s vysoce výkonnými slitinami, nabízí řešení na míru těmto kritickým potřebám.

Zde je přehled klíčových odvětví a konkrétních případů použití, kde jsou tato specializovaná pouzdra nezbytná:

• Letectví a obrana:
  • Plynové turbínové motory: Sledování vstupní teploty turbíny (TIT), teploty výfukových plynů (EGT), teploty lopatek, teploty ložisek a tlaku v horkých částech proudových motorů a pomocných pohonných jednotek (APU). Pouzdra musí odolávat extrémním teplotám (často >1000 °C), vysokým tlakům a intenzivním vibracím. Materiály jako IN625 jsou standardní volbou. Kovový AM umožňuje vytvářet složité chladicí kanály ve stěnách skříní a lehké konstrukce, které jsou pro letecký průmysl klíčové.
  • Raketové pohonné systémy: Měření teplot a tlaků ve spalovacím prostoru, teplot v tryskách a stavu palivového potrubí. Prostředí zahrnuje kryogenní teploty, rychlé tepelné cykly a extrémní vibrace.
  • Air Data Systems: Ochrana senzorů, které měří rychlost letu, výšku a úhel náběhu, zejména u vysokorychlostních letadel, kde dochází k výraznému aerodynamickému zahřívání.
  • Systémy kontroly prostředí (ECS): Monitorování teplot v kanálech vysokoteplotního vypouštěcího vzduchu.
• Automobilový průmysl:
  • Výfukové systémy: Pouzdro snímačů (Lambda/O2 snímače, EGT snímače, snímače pevných částic) umístěných přímo v proudu výfukových plynů po spalování nebo v katalyzátorech a filtrech pevných částic (DPF). Tato prostředí zahrnují vysoké teploty (až 900 °C+), korozivní plyny a značné vibrace. běžně se používají nerezové oceli 316L a specializované nerezové oceli, přičemž IN625 se používá ve vysoce výkonných nebo závodních aplikacích. AM umožňuje složité tvary, aby se vešly do těsných prostor motoru, a optimalizované charakteristiky proudění kolem špičky snímače.
  • Turbodmychadla: Monitorování teplot a tlaků v samotné jednotce turbodmychadla, kde může při zvýšení tlaku dojít k prudkému nárůstu teplot.
  • Součásti motoru: Ochrana snímačů monitorujících teplotu oleje, chladicí kapaliny a teplotu hlavy válců u vysoce výkonných nebo těžkých motorů.
  • Bateriové systémy pro elektrická vozidla: Ačkoli se nejedná vždy o “vysokoteplotní&#8221 pouzdra v tradičním slova smyslu, vyžadují pouzdra pro senzory monitorující teplotu bateriových článků vynikající tepelnou vodivost, elektrickou izolaci (často prostřednictvím povlaků) a robustnost, což jsou oblasti, kde AM může nabídnout konstrukční výhody.
• Výroba energie:
  • Průmyslové plynové turbíny: Podobně jako v leteckém průmyslu, sledování kritických teplot a tlaků ve spalovací a výfukové části pro optimalizaci výkonu a bezpečnosti. Spolehlivost a dlouhá životnost jsou prvořadé.
  • Elektrárny spalující uhlí a biomasu: Pouzdra senzorů v kotlích, pecích a systémech odsíření spalin (FGD), které jsou vystaveny vysokým teplotám, abrazivnímu popílku a korozivním plynům.
  • Jaderná energie: Ochrana senzorů v chladicích systémech reaktorů a dalších kritických oblastech, která vyžaduje materiály se specifickou odolností proti záření a přísnou kontrolou kvality, často vyžadující specializované slitiny nebo pečlivé výrobní procesy dosažitelné pomocí AM.
• Průmyslová výroba a zpracování:
  • Pece a pece: Monitorování vnitřních teplot v pecích pro tepelné zpracování, sklářských nádržích, cementářských pecích a při vypalování keramiky, kde teploty mohou dosahovat i více než 1500 °C. Pro samotné senzorové prvky se někdy používají materiály, jako je keramika nebo platina bydlení stále vyžaduje vysokoteplotní kovové slitiny pro strukturální integritu a montáž.
  • Chemické a petrochemické zpracování: Pouzdra senzorů měřících teplotu, tlak a průtok v reaktorech, destilačních kolonách a potrubích obsahujících vysokoteplotní, vysokotlaké a často vysoce korozivní kapaliny. Kompatibilita materiálů (např. odolnost vůči specifickým chemikáliím) je kritická, a proto jsou nezbytné slitiny jako Hastelloy (podobné vlastnosti jako IN625) nebo specifické nerezové třídy. AM umožňuje vlastní konstrukce přírub a integrované tepelné jímky.
  • Tavírny a slévárny kovů: Ochrana senzorů používaných k monitorování teploty roztaveného kovu nebo atmosférických podmínek v tavicích provozech.
  • Vstřikování a vytlačování plastů: Monitorování teploty taveniny v sudech a zápustkách vyžaduje robustní pouzdra snímačů odolná vůči tepelným cyklům a tlaku.
• Lékařský:
  • Sterilizační zařízení: Pouzdra pro teplotní a tlakové senzory používané v autoklávech a jiných vysokoteplotních sterilizačních systémech (např. pára, ethylenoxid). Pouzdra musí odolávat opakovaným cyklům vysoké teploty, tlaku a vlhkosti, což často vyžaduje materiály lékařské kvality, jako je nerezová ocel 316L, ověřené procesy AM.
  • Chirurgické nástroje: Zatímco u skříní je to méně obvyklé sám o sobě, AM se používá pro složité části senzorových chirurgických nástrojů, u nichž může během používání docházet k lokálnímu zahřívání (např. při kauterizaci).

Proč je to důležité pro B2B:

Porozumění těmto různorodým aplikacím zdůrazňuje potřebu všestranných výrobních řešení. Manažeři veřejných zakázek vyžadují dodavatele, kteří jsou schopni:

• Zpracovává řadu vysoce výkonných materiálů (například IN625, 316L a případně další).
• Vyrábějte složité geometrie přizpůsobené specifickým integračním potřebám.
• Nabídka rychlého prototypování nových návrhů senzorů nebo aplikací.
• Škálování výroby od jednotlivých prototypů až po malé nebo střední série.
• Zajistěte spolehlivé zajištění kvality a certifikaci materiálů (např. pro letecký průmysl nebo zdravotnictví).

Poskytovatelé služeb 3D tisku kovů, jako je společnost Met3dp, vybavení pokročilými technologiemi tavení v práškovém loži (jako je selektivní tavení elektronovým svazkem – SEBM nebo selektivní laserové tavení – SLM) a portfoliem kovových prášků s kontrolovanou kvalitou, mají ideální pozici pro splnění těchto náročných požadavků B2B na vysokoteplotní kryty senzorů v různých průmyslových odvětvích.

Aditivní výhoda: Proč zvolit 3D tisk z kovu pro pouzdra senzorů?

Zatímco tradiční výrobní metody, jako je CNC obrábění a investiční lití, již dlouho slouží k vytváření krytů senzorů, aditivní výroba kovů (AM) představuje řadu přesvědčivých výhod, zejména pro vysokoteplotní aplikace vyžadující složité konstrukce, vysoký výkon a optimalizované výrobní cykly. Pro inženýry, kteří navrhují špičkové systémy senzorů, a manažery nákupu, kteří hledají efektivní a spolehlivá dodavatelská řešení, je pochopení těchto výhod klíčem k využití plného potenciálu kovového 3D tisku.

1. Bezkonkurenční volnost a komplexnost návrhu:

• Složité geometrie: Tradiční metody se potýkají se složitými vnitřními prvky, podříznutími a nelineárními tvary bez nákladného víceosého obrábění nebo složitých licích forem. Technologie Metal AM vytváří díly vrstvu po vrstvě, což umožňuje vytvářet velmi složité vnitřní kanály pro chlazení nebo kabeláž, konformní konstrukce, které objímají složité povrchy, a integrované montážní prvky, a to vše v rámci jednoho monolitického dílu.
• Konsolidace částí: Více komponent tradiční sestavy pouzdra senzoru (např. tělo pouzdra, montážní držáky, konektory, chladiče) lze často sloučit do jediného dílu vytištěného na 3D tiskárně. To zkracuje dobu montáže, eliminuje potenciální místa poruch ve spojích nebo svárech, zjednodušuje správu zásob a může vést k lehčímu a robustnějšímu finálnímu výrobku.
• Optimalizace topologie a odlehčení: AM umožňuje inženýrům používat sofistikované softwarové nástroje k optimalizaci struktury pouzdra senzoru. Materiál je umístěn pouze tam, kde je to z konstrukčního hlediska nezbytné, aby odolal tepelnému a mechanickému zatížení, což vede k podstatně lehčím součástem bez ztráty pevnosti. To je obzvláště důležité v aplikacích citlivých na hmotnost, jako je letecký a automobilový průmysl. Pro další snížení hmotnosti nebo zlepšení odvodu tepla lze použít mřížkové struktury.

2. Zrychlené prototypování a vývojové cykly:

• Rychlá iterace: Vytváření prototypů nových konstrukcí krytů snímačů tradičními metodami může trvat týdny nebo měsíce kvůli požadavkům na nástroje (formy, přípravky). Pomocí technologie metal AM lze novou iteraci návrhu často vytisknout a otestovat během několika dnů. Tato rychlá smyčka zpětné vazby výrazně urychluje vývojový cyklus výrobku a umožňuje inženýrům zdokonalovat návrhy, testovat funkčnost a dosáhnout optimálních řešení mnohem rychleji.
• Eliminace nástrojů: Metal AM je výrobní proces bez použití nástrojů. Díky tomu odpadají značné počáteční náklady a doba realizace spojená s návrhem a výrobou forem, zápustek nebo složitých přípravků, což je vysoce nákladově efektivní pro nízké až střední výrobní série a zakázkové návrhy.

3. Vylepšený výkon a funkčnost:

• Optimalizovaný tepelný management: Volnost designu AM umožňuje integrovat sofistikované prvky tepelného managementu přímo do pouzdra. Může jít o vnitřní chladicí kanály přesně kopírující oblasti citlivé na teplo, tenké stěny pro řízený přenos tepla nebo integrované chladiče se složitou geometrií žeber optimalizovanou pomocí simulace - prvky, které často nelze obrábět nebo odlévat.
• Vlastnosti materiálu: Správně řízené procesy AM mohou vyrábět díly s hustotou přesahující 99,9 %, což vede k mechanickým vlastnostem srovnatelným nebo dokonce lepším než u kovaných nebo litých materiálů, zejména v kombinaci s vhodným následným zpracováním, jako je lisování za tepla (HIP). Tím je zajištěno, že pouzdro splňuje náročné požadavky na pevnost a odolnost v prostředí s vysokými teplotami. Společnosti jako Met3dp využívají pokročilé techniky výroby prášku (plynová atomizace, PREP), které zajišťují vysokou sféricitu a tekutost, což vede k hustším a kvalitnějším tištěným dílům.
• Přizpůsobení: Každá aplikace senzoru může mít jedinečné prostorové omezení, požadavky na montáž nebo problémy s okolním prostředím. AM umožňuje nákladově efektivní výrobu vysoce přizpůsobených konstrukcí krytů na míru specifickým potřebám bez ekonomických ztrát spojených s tradiční zakázkovou výrobou.

4. Efektivita dodavatelského řetězce a výroby:

• Výroba na vyžádání: Kovový AM umožňuje distribuovanou výrobu a výrobu blíže k místu potřeby. Díly lze tisknout na vyžádání, což snižuje potřebu velkých zásob různých typů pouzder a minimalizuje náklady na skladování.
• Snížení množství materiálového odpadu: Subtraktivní výroba, jako je CNC obrábění, začíná s větším blokem materiálu a odebírá přebytečný, čímž vzniká značný odpad (třísky). Aditivní výroba používá pouze materiál potřebný k výrobě dílu (plus podpůrné struktury), což vede k mnohem vyšší efektivitě využití materiálu, což je důležité zejména při práci s drahými vysokoteplotními slitinami, jako je IN625.
• Digitální inventář: Návrhy jsou uloženy digitálně (soubory CAD), což umožňuje snadné vyhledávání a tisk starších dílů nebo aktualizovaných návrhů bez nutnosti udržovat fyzické nástroje nebo velké zásoby.

5. Přístup k pokročilým materiálům:

• Zatímco tradiční metody mohou pracovat s vysokoteplotními slitinami, platformy AM jsou stále zdatnější ve zpracování materiálů, jako jsou superslitiny na bázi niklu (IN625, IN718, Hastelloy X), kobalt-chromové slitiny, slitiny titanu a specializované nerezové oceli (např. 316L). Vrstvová povaha AM může nabídnout jedinečné možnosti kontroly mikrostruktury během procesu výroby.

Tabulka: Kovové AM vs. tradiční metody pro pouzdra vysokoteplotních senzorů

Vlastnosti	3D tisk kovů (AM)	CNC obrábění	Investiční odlévání
Složitost návrhu	Velmi vysoká (vnitřní kanály, mřížky)	Mírná (omezená přístupem k nástrojům)	Vysoká (vyžaduje složité formy)
Konsolidace částí	Vynikající	Omezený	Mírný
Odlehčení	Vynikající (optimalizace topologie)	Omezené (omezení při odstraňování materiálu)	Mírné (omezení návrhu)
Rychlost prototypování	Velmi rychle (dny)	Středně těžká (dny až týdny)	Pomalé (týdny až měsíce – výroba nástrojů)
Náklady na nástroje	Žádný	Nízká (svítidla)	Vysoká (konstrukce formy a výroba)
Materiálový odpad	Nízký	Vysoký	Mírný
Přizpůsobení	Vysoký & amp; nákladově efektivní	Středně náročné (doba nastavení jednoho návrhu)	Nízká (vyžaduje výměnu formy)
Dodací lhůta (nízký objem)	Rychle	Mírný	Pomalý
Doba dodání (vysoký objem)	Mírná (závisí na škálovatelnosti)	Rychle	Středně rychlý až rychlý
Typické materiály	IN625, 316L, Ti6Al4V, CoCr atd.	Všechny obráběné kovy	Většina litých kovů

Export do archů

Volba AM kovů pro pouzdra vysokoteplotních senzorů není jen o zavedení nové výrobní techniky, ale o uvolnění vynikajícího výkonu, urychlení inovací a optimalizaci celého životního cyklu výrobku, od návrhu až po konečné nasazení v terénu. Spolupráce se znalým 3D tisk z kovu poskytovatel služeb zajišťuje přístup ke správným technologiím, materiálům a odborným znalostem, aby bylo možné tyto výhody plně využít.

Na výběru materiálu záleží: IN625 a 316L pro náročná prostředí

Výkon a spolehlivost pouzdra vysokoteplotního senzoru jsou zásadně dány materiálem, ze kterého je vyrobeno. Výběr správného kovového prášku pro aditivní výrobu je klíčový, protože vyvažuje tepelnou odolnost, mechanickou pevnost, odolnost proti korozi, vyrobitelnost a náklady. Pro většinu náročných aplikací vysokoteplotních senzorů vynikají v oblasti AM kovů dva materiály: Inconel 625 (IN625), superslitina na bázi niklu, a nerezová ocel 316L, široce používaná austenitická nerezová ocel. Pochopení jejich odlišných vlastností a vhodnosti pro různé provozní podmínky je pro inženýry a specialisty na nákupy zásadní.

Inconel 625 (IN625): Vysoce výkonná volba

IN625 je superslitina niklu, chromu, molybdenu a niobu, která je známá pro svou výjimečnou kombinaci vysoké pevnosti, vynikající odolnosti proti korozi a vynikající zpracovatelnosti, zejména při zvýšených teplotách.

• Klíčové vlastnosti a výhody pro pouzdra senzorů:
  • Pevnost při vysokých teplotách & Odolnost proti tečení: IN625 si zachovává značnou pevnost v tahu a mez kluzu při teplotách až do 815 °C a vykazuje vynikající odolnost proti tečení (deformaci při trvalém zatížení) při ještě vyšších teplotách. To má zásadní význam pro pouzdra pracující v plynových turbínách, výfukových potrubích a průmyslových pecích.
  • Vynikající odolnost proti korozi: Nabízí vynikající odolnost vůči široké škále korozních prostředí, včetně oxidačních a redukčních podmínek, důlkové koroze, štěrbinové koroze a mezikrystalového napadení. Mimořádně dobře se osvědčuje v prostředí obsahujícím kyseliny (sírovou, fosforečnou, dusičnou), mořskou vodu, chloridové ionty a alkalická média. Díky tomu je ideální pro chemické zpracování, námořní aplikace a drsné výfukové proudy.
  • Vynikající únavová pevnost: Odolává selhání při cyklickém zatěžování a tepelném cyklování, které je běžné v leteckém a automobilovém průmyslu.
  • Dobrá zpracovatelnost & Svařitelnost (v AM): Ačkoli je IN625 tradičně známý pro dobrou svařitelnost, je také vhodný pro procesy AM s tavením v práškovém loži (SLM a SEBM). Obecně vykazuje dobrou zpracovatelnost, což umožňuje vytvářet husté díly s vysokou integritou. Pro optimalizaci vlastností je často nutné následné zpracování, například tepelné zpracování.
  • Odolnost proti oxidaci: Vytváří ochrannou vrstvu oxidu, která odolává degradaci ve vysokoteplotním oxidačním prostředí.
• Úvahy:
  • Náklady: IN625 je výrazně dražší než nerezové oceli kvůli vysokému obsahu niklu a legujících prvků.
  • Hmotnost: Je hustší než nerezová ocel a slitiny titanu.
  • Obrobitelnost: Může být náročnější na následné opracování ve srovnání s 316L.
• Typické aplikace vysokoteplotních senzorů: Součásti leteckých motorů, vysoce výkonné automobilové výfukové systémy, armatury průmyslových pecí, nádoby chemických reaktorů, koncovky flaků, jaderné aplikace.

nerezová ocel 316L: Všestranný pracovní kůň

316L je austenitická chromniklová nerezová ocel obsahující molybden, který zvyšuje její odolnost proti korozi, zejména proti chloridům a neoxidujícím kyselinám. Písmeno ‘L’ označuje nízký obsah uhlíku (≤0,03 %), což zvyšuje odolnost proti senzibilizaci (mezikrystalová koroze po svařování nebo vystavení vysokým teplotám).

• Klíčové vlastnosti a výhody pro pouzdra senzorů:
  • Dobrá odolnost proti korozi: Nabízí vynikající odolnost proti atmosférické korozi, obecné korozi ve středně agresivním chemickém prostředí a důlkové korozi v prostředí s obsahem chloridů (lepší než nerezová ocel 304). Vhodná pro mnoho průmyslových, potravinářských a lékařských aplikací.
  • Dobré vysokoteplotní vlastnosti (mírné): Ačkoli 316L není superslitina jako IN625, zachovává si užitečnou pevnost a odolnost proti oxidaci při teplotách až do přibližně 870 °C (1600 °F) pro přerušovaný provoz, ačkoli teploty pro trvalý provoz jsou obvykle nižší (přibližně 500-600 °C nebo 932-1112 °F), aby se zabránilo senzibilizaci a zajistila se dlouhodobá strukturální integrita.
  • Vynikající tvařitelnost & Svařitelnost (v AM): 316L je jedním z nejjednodušších a nejběžnějších materiálů, které lze zpracovávat pomocí technologií AM. Obecně se tiskne dobře, dosahuje vysoké hustoty a dobré povrchové úpravy.
  • Efektivita nákladů: Je podstatně levnější než superslitiny na bázi niklu, jako je IN625, a proto je preferovanou volbou v případech, kdy není vyžadován absolutně extrémní výkon IN625.
  • Biokompatibilita: Lékařské třídy 316L se široce používají pro implantáty a nástroje, takže jsou vhodné pro pouzdra senzorů v lékařské sterilizaci nebo pro některé aplikace implantabilních zařízení.
• Úvahy:
  • Dolní teplotní limit: Není vhodný pro extrémní teploty (>800 °C nepřetržitě), ve kterých IN625 vyniká. Pevnost se při velmi vysokých teplotách výrazně snižuje.
  • Náchylnost na některé žíraviny: Může být náchylný na korozní praskání v horkém chloridovém prostředí a je méně odolný než IN625 vůči některým silným kyselinám.
• Typické aplikace vysokoteplotních senzorů: Automobilové výfukové komponenty (nekritické z hlediska výkonu), průmyslové zpracování (mírné teploty), zpracování potravin a nápojů, lékařská sterilizační zařízení, obecná ochrana průmyslových senzorů.

Tabulka: IN625 vs. 316L pro kovová pouzdra senzorů AM

Vlastnictví	Inconel 625 (IN625)	Nerezová ocel 316L	Klíčová hlediska pro pouzdra senzorů
Primární legující prvky	Ni, Cr, Mo, Nb	Fe, Cr, Ni, Mo	Určuje vlastnosti materiálu jádra
Max. Provozní teplota	~815°C+ (1500°F+) Nepřetržitě	~500-600°C (932-1112°F) Nepřetržitě	Definuje provozní limity; IN625 je lepší pro extrémní horko
Pevnost při vysoké teplotě	Vynikající	Mírný	Kritické pro zachování integrity konstrukce při tepelném zatížení
Obecná odolnost proti korozi.	Vynikající	Velmi dobře	Odolnost proti chemickému napadení, oxidaci
Odolnost proti korozi chloridů.	Vynikající	Dobrý	Důležité pro mořské, chemické a některé výfukové prostředí
Zpracovatelnost AM	Dobrý	Vynikající	Snadnost tisku, dosažení hustoty, povrchová úprava
Relativní náklady	Vysoký	Nízký	Významný faktor při výběru materiálu a zadávání veřejných zakázek
Hustota	~8,44 g/cm³	~8,00 g/cm³	Vliv na celkovou hmotnost součásti
Biokompatibilita	Obecně dobré (je třeba specifické testování)	Výborný (k dispozici jsou lékařské stupně)	Relevantní pro aplikace ve zdravotnictví

Export do archů

Úloha kvality prášku:

Bez ohledu na zvolenou slitinu je nejdůležitější kvalita kovového prášku použitého v procesu AM. Vlastnosti jako např:

• Sféricita: Hladké, sférické částice prášku snadno tečou a hustě se nabalují, což vede k rovnoměrnějším vrstvám a vyšší hustotě finálního dílu.
• Distribuce velikosti částic (PSD): Kontrolovaná PSD zajišťuje konzistentní chování při tavení a dobrou povrchovou úpravu.
• Čistota: Nízký obsah nečistot (např. kyslíku, dusíku) je rozhodující pro dosažení optimálních mechanických vlastností a odolnosti proti korozi.
• Tekutost: Nezbytné pro rovnoměrné rozprostření práškového lože ve strojích AM.

Společnosti, jako je Met3dp, investují velké prostředky do pokročilých technik výroby prášků, jako je vakuová indukční tavná plynová atomizace (VIGA) a plazmový proces s rotační elektrodou (PREP). Tyto metody produkují vysoce kvalitní kovové prášky s vysokou sféricitou, kontrolovaným PSD, nízkým obsahem satelitů a vynikající tekutostí, které jsou vyžadovány pro náročné aplikace, jako jsou vysokoteplotní pouzdra senzorů. Použití prémiových prášků se přímo promítá do vynikající integrity součástí, lepšího výkonu a vyšší spolehlivosti - což jsou kritické faktory pro inženýry a manažery nákupu, kteří tyto součásti specifikují. Výběr správného materiálu, podpořený vysoce kvalitním práškem a odborným zpracováním, je základem úspěšné výroby vysokoteplotních pouzder senzorů pomocí technologie AM.

Design pro aditivní výrobu (DfAM): Optimalizace pouzder senzorů pro tisk

Úspěšné využití aditivní výroby kovů (AM) pro vysokoteplotní pouzdra senzorů vyžaduje víc než pouhou konverzi stávajícího souboru CAD určeného pro obrábění nebo odlévání. Vyžaduje to zásadní posun v konstrukčním myšlení a přijetí principů známých jako Design for Additive Manufacturing (DfAM). DfAM není jen o výrobě dílu k vytištění; jde o strategické využití jedinečných schopností AM ke zvýšení výkonu, snížení hmotnosti, konsolidaci dílů a optimalizaci celého výrobního procesu, což vede ke vzniku špičkových komponentů, které splňují přísné požadavky leteckých, automobilových a průmyslových aplikací. Pokud se DfAM nezohlední včas, může to vést k poruchám tisku, nadměrnému následnému zpracování, zhoršenému výkonu a vyšším nákladům.

Proč je DfAM pro pouzdra senzorů nepostradatelný:

Pouzdra vysokoteplotních snímačů často vyžadují křehkou rovnováhu: chrání citlivé vnitřní součásti před extrémním teplem a drsným prostředím, přičemž je třeba zvládnout přenos tepla, umístit kabeláž, zajistit bezpečnou montáž a vejít se do omezeného prostoru. DfAM umožňuje konstruktérům řešit tyto konkurenční požadavky s nebývalou geometrickou volností.

Klíčové aspekty DfAM pro vysokoteplotní pouzdra senzorů:

1. Optimalizace tloušťky stěny:
   • Minimální tloušťka: Procesy AM mají omezení minimální tloušťky stěny, kterou mohou spolehlivě vyrobit (často kolem 0,4-0,8 mm, v závislosti na stroji, materiálu a výšce prvku). Navrhování pod touto hodnotou může vést k neúplným prvkům nebo selhání sestavení.
   • Strukturální integrita: Stěny musí být dostatečně silné, aby odolaly mechanickému zatížení (tlak, vibrace) a tepelnému namáhání při provozní teplotě. Analýza konečných prvků (FEA) je zde klíčová.
   • Tepelný management: Tloušťka stěny má přímý vliv na přenos tepla. Pro rychlý odvod tepla mohou být žádoucí tenčí stěny pryč od snímače (při použití integrovaných žeber), zatímco u některých konstrukcí může být zapotřebí silnějších stěn nebo izolačních prvků (jako jsou vnitřní dutiny nebo mřížky), aby se štít snímač. DfAM umožňuje přizpůsobit tloušťku přesně tam, kde je to potřeba.
   • Možnost tisku: Velmi tlusté profily mohou akumulovat tepelné napětí, což zvyšuje riziko deformace. Zvažte začlenění vnitřních mřížkových struktur nebo kapes, abyste snížili objem tlustých profilů, aniž by došlo k výraznému snížení pevnosti.
2. Vnitřní kanály a dutiny:
   • Funkčnost: Společnost AM vyniká při vytváření složitých vnitřních kanálů pro vedení vodičů, přívod chladicí kapaliny (pokud je to vhodné) nebo přesné umístění prvku senzoru v pouzdře.
   • Samonosné úhly: Převislé vnitřní prvky zpravidla vyžadují podpůrné konstrukce. Konstrukce kanálů s úhly obvykle většími než 45 stupňů od vodorovné roviny však umožňuje, aby byly “samonosné ” odpadá potřeba vnitřních podpěr, které může být nemožné odstranit. U vodorovných kanálů se často dává přednost tvaru slzy nebo kosočtverce před jednoduchými kruhy nebo čtverci kvůli lepší tisknutelnosti bez podpěr.
   • Odstranění prášku: Zásadní je, že vnitřní dutiny a kanály musí mít přístupová místa, která umožní úplné odstranění neroztaveného kovového prášku po tisku. Zachycený prášek může zvyšovat hmotnost, potenciálně se může při tepelném zpracování spékat (což ovlivňuje výkon) nebo kontaminovat prostředí snímače. Zvažte více přístupových otvorů nebo navrhněte kanály, které se smyčkou vracejí k vnějšímu otvoru.
3. Strategie podpůrné struktury:
   • Účel: Podpěry ukotvují díl na konstrukční desce, zabraňují jeho deformaci a podpírají převislé prvky (obvykle pod úhlem 45 stupňů).
   • Minimalizace: Podpory zvyšují náklady na materiál, prodlužují dobu tisku a vyžadují následné odstranění, které může ovlivnit kvalitu povrchu. Hlavním cílem DfAM je minimalizovat nebo eliminovat potřebu podpěr prostřednictvím:
     • Optimální orientace: Orientace dílu na konstrukční desce, aby byly strmé převisy samonosné nebo aby byly podpěry umístěny na nekritických plochách. Software pro simulaci sestavení může pomoci určit nejlepší orientaci pro vyvážení potřeb podpory, doby tisku a tepelného namáhání.
     • Navrhování převisů: Používání zkosení nebo filet místo ostrých 90stupňových převisů, kde je to možné.
   • Snadné odstranění: Pokud jsou podpěry nutné, navrhněte je tak, aby se daly snadno odstranit. To zahrnuje použití vhodných typů podpěr (např. kvádrových, mřížových, kuželových), zajištění dostatečných vzdáleností mezi podpěrou a dílem (styčná vrstva), zajištění volného přístupu pro nástroje a navržení specifických “bodů rozpojení”. Pokud je to možné, vyhněte se podpěrám na kritických těsnicích plochách, závitech nebo složitých vnějších prvcích.
4. Montážní funkce a integrace:
   • Vlákna: AM sice dokáže tisknout závity, ale často jim chybí potřebná přesnost a pevnost, zejména pro jemné rozteče. Obecně se doporučuje navrhovat otvory mírně poddimenzované a závity při následném zpracování (CNC obrábění) závitovat. U větších, nekritických závitů může být tisk proveditelný, ale vyžaduje pečlivý návrh a testování.
   • Příruby a těsnicí plochy: Ty vyžadují vysokou rovinnost a specifickou povrchovou úpravu. Tyto prvky navrhněte s přídavkem materiálu (přídavek na obrábění&#8221), aby mohly být po tisku přesně opracovány a splňovaly specifikace. Zajistěte, aby návrh umožňoval správné upevnění při obrábění.
   • Závorky a přílohy: Pomocí softwaru pro optimalizaci topologie navrhněte lehké, ale pevné montážní držáky integrované přímo do těla skříně. Tím se eliminují spojovací prvky, snižuje se hmotnost a zjednodušuje montáž.
5. Příhradové konstrukce a výplně:
   • Aplikace: Začlenění vnitřních mřížkových struktur může výrazně snížit hmotnost při zachování strukturální integrity, tlumit vibrace nebo zvětšit plochu pro výměnu tepla, pokud je navržena jako součást systému tepelného managementu.
   • Design: Zvolte vhodné typy mřížových buněk (např. krychlové, osmičkové příhradové) a velikosti podle požadavků na zatížení a možnosti tisku. Zajistěte dostatečné otvory pro odstraňování prášku. Mřížky s proměnlivou hustotou mohou dále optimalizovat využití materiálu.
6. Funkce tepelné správy:
   • Konformní chladicí kanály: Kanály, které přesně kopírují obrysy oblastí citlivých na teplo, poskytují mnohem účinnější chlazení než tradičně vrtané přímé kanály.
   • Integrované chladiče: Složité geometrie žeber optimalizované pomocí simulace (CFD – Computational Fluid Dynamics) lze vytisknout přímo na vnější stranu krytu, aby se maximalizoval odvod tepla do okolního prostředí.
7. Vlastnosti povrchu a text:
   • Do designu lze snadno začlenit vyvýšená nebo zapuštěná loga, čísla dílů nebo pokyny. Zvažte omezení minimální velikosti prvků a jejich orientaci pro co nejlepší rozlišení. Možné jsou také texturované povrchy pro uchopení nebo estetiku.

Spolupráce a simulace:

Efektivní DfAM je často procesem spolupráce. Zapojení s vaším aditivní výroba poskytovatele, jako je Met3dp, se doporučuje již v rané fázi návrhu. Jejich odborníci rozumí specifickým nuancím a schopnostem strojů (např. SEBM vs. SLM) a materiálů (IN625, 316L) a mohou poskytnout neocenitelnou zpětnou vazbu ohledně tisknutelnosti, strategií orientace a potenciálních problémů. Využití simulačních nástrojů (FEA pro analýzu napětí/tepelnou analýzu, CFD pro proudění tekutin/přenos tepla, optimalizaci topologie a simulaci procesu sestavování) je klíčové pro ověření návrhů před se zavázal k nákladným kovovým výtiskům, čímž zajistil, že konečné pouzdro bude v náročném prostředí s vysokými teplotami fungovat tak, jak má. Využitím technologie DfAM mohou společnosti přeměnit pouzdro vysokoteplotního senzoru z pouhého krytu na vysoce optimalizovanou součást zvyšující výkon.

Dosažení přesnosti: Přesnost: tolerance, povrchová úprava a přesnost při AM zpracování kovů

Přestože aditivní výroba kovů nabízí pozoruhodnou svobodu při navrhování, je pro konstruktéry a manažery nákupu zásadní mít realistická očekávání ohledně dosažitelné úrovně přesnosti - zahrnující rozměrové tolerance, povrchovou úpravu a celkovou geometrickou přesnost. Na rozdíl od submikronové přesnosti, která je možná u některých konvenčních obráběcích procesů, pracuje technologie AM (konkrétně technologie Powder Bed Fusion – PBF, jako jsou SLM a SEBM, běžně používané pro pouzdra senzorů) v rámci jiného tolerančního paradigmatu. Pochopení těchto možností a omezení je nezbytné pro návrh funkčních dílů a správné zadání požadavků.

Rozměrové tolerance:

• Typické rozsahy: Obecně lze říci, že u kovových PBF procesů lze obvykle dosáhnout tolerancí v rozmezí ±0,1 mm až ±0,2 mm u menších prvků (do ~20-50 mm) a případně malého procenta (např. ±0,05 % až ±0,2 %) celkového rozměru u větších dílů. To často odpovídá obecným tolerančním normám, jako je ISO 2768-m (střední) nebo někdy -f (jemná), ale je to velmi závislé na různých faktorech. Specifické prvky mohou dosahovat přísnějších tolerancí, zatímco velké a složité díly mohou vykazovat větší odchylky.
• Klíčové ovlivňující faktory:
  • Vlastnosti materiálu: Každá kovová slitina vykazuje při ochlazování a tuhnutí různou rychlost smršťování, kterou je třeba při přípravě konstrukce kompenzovat. Svou roli mohou hrát i rozdíly v šaržích prášku.
  • Tepelné namáhání: Rychlé zahřívání a ochlazování, které je vlastní procesům PBF, vytváří vnitřní napětí, které může způsobit deformace a zkreslení, což ovlivňuje konečné rozměry.
  • Geometrie a velikost dílu: Větší díly a složité geometrie s různými průřezy jsou náchylnější k tepelnému zkreslení. Vysoké a tenké prvky mohou být náchylné k odchylkám.
  • Orientace na stavbu: Orientace dílu na konstrukční desce významně ovlivňuje tepelné chování, požadavky na podporu a dosažitelné tolerance různých prvků.
  • Podpůrné struktury: Podpěry ovlivňují místní tepelné podmínky a mohou po odstranění zanechat stopy ovlivňující rozměry.
  • Kalibrace strojů & Stav: Přesnost závisí do značné míry na přesné kalibraci systému laserového/elektronového paprsku, přesnosti skeneru a celkovém stavu stroje.
  • Parametry procesu: Tloušťka vrstvy, výkon paprsku, rychlost skenování a strategie skenování ovlivňují dynamiku taveniny a výslednou přesnost dílů.
• Navrhování pro toleranci: U kritických rozměrů (např. styčné plochy, průměry ložisek nebo těsnění), které vyžadují větší tolerance, než je standardní schopnost procesu AM, je nejlepším postupem navrhnout prvek s dodatečným materiálem (např. 0,5-1,0 mm) a zadat následné obrábění pro dosažení konečné požadované tolerance. Tyto kritické rozměry jasně označte na technických výkresech.

Povrchová úprava (drsnost):

• Stav po dokončení: Povrchová úprava kovových dílů vyrobených metodou AM je ze své podstaty drsnější než povrch obrobený. Typické hodnoty Ra (průměrná drsnost) se pohybují od 5 µm do 25 µm, ale značně se liší:
  • Orientace: Povrchy směřující nahoru jsou obecně hladší. Na bočních stěnách jsou patrné linie vrstev. Povrchy směřující dolů (down-skin), které jsou podepřeny konstrukcemi, bývají nejhrubší kvůli rozhraní podpěr.
  • Materiál & Prášek: Jemnější kovové prášky obecně vedou k hladšímu povrchu, ale mohou se zpracovávat odlišně. Typ materiálu také ovlivňuje chování taveniny a strukturu povrchu. IN625 a 316L mohou při optimalizovaných parametrech poskytovat relativně dobré povrchové úpravy.
  • Parametry procesu: Nižší tloušťka vrstvy obvykle vede k jemnějšímu povrchu, ale prodlužuje dobu výstavby. Parametry paprsku a strategie skenování také ovlivňují vlastnosti taveniny povrchu.
  • Typ procesu: SEBM (elektronový paprsek) obvykle vytváří o něco drsnější povrchy než SLM (laserový paprsek) v důsledku vyššího příkonu energie a účinků spékání prášku, ale může mít výhodu ve sníženém zbytkovém napětí.
• Zlepšení povrchové úpravy: Pokud je drsnost ve výchozím stavu nedostatečná (např. pro těsnicí plochy, kanály pro proudění tekutin nebo estetické požadavky), je nutné provést rozsáhlé následné zpracování. Mezi možnosti patří tryskání kuličkami, bubnování, chemické leptání, elektrolytické leštění, broušení a přesné obrábění/leštění (podrobněji popsáno v následující části).

Geometrická přesnost:

• Definice: Jedná se o celkovou věrnost vytištěného dílu ve srovnání s původním modelem CAD, která zahrnuje tvarové vlastnosti, jako je rovinnost, zaoblení a válcovitost, a také polohovou přesnost prvků.
• Výzvy: Deformace způsobené tepelným namáháním jsou hlavním problémem ovlivňujícím celkovou geometrickou přesnost, zejména u velkých nebo složitých pouzder senzorů. Zbytkové napětí může způsobit deformaci i po vyjmutí dílu z konstrukční desky.
• Zmírnění: Pro dosažení dobré geometrické přesnosti je rozhodující pečlivý DfAM (minimalizace koncentrace napětí), optimalizovaná orientace sestavy, robustní podpůrná strategie, přesné tepelné řízení během sestavování (např. ohřev sestavovací desky), ověřené procesní parametry a tepelné zpracování po sestavení. Software pro simulaci sestavení může pomoci předvídat a kompenzovat potenciální deformace.

Kontrola a zajištění kvality:

Dosažení a ověření požadované přesnosti vyžaduje od poskytovatele AM služeb důkladný proces kontroly kvality.

• Monitorování procesů: Sledování vlastností taveniny, teploty, hladiny kyslíku a dalších parametrů v reálném čase během výroby může pomoci zajistit konzistenci.
• Metrologie: Kontrola po výrobě pomocí souřadnicových měřicích strojů (CMM), 3D laserových skenerů nebo tradičních měřicích metod je nezbytná pro ověření rozměrových tolerancí a geometrické přesnosti oproti specifikacím.
• Certifikace materiálu: Zajištění, aby vstupní kovový prášek splňoval specifikace, a poskytnutí certifikace materiálu s finálními díly.
• QMS a průmyslové normy: Spolupráce s dodavatelem, jako je Met3dp, který pracuje v rámci přísného systému řízení kvality (QMS) a je držitelem příslušných certifikací (případně včetně AS9100 pro letecký průmysl nebo ISO 13485 pro zdravotnictví, v závislosti na jeho tržním zaměření), poskytuje důvěru ve schopnost dodávat komponenty průmyslové kvality, které splňují náročné požadavky na přesnost. Manažeři nákupu by si měli ověřit pověření potenciálního dodavatele v oblasti kvality a jeho kontrolní schopnosti.

Souhrnně lze říci, že ačkoli se metoda AM pro kovy nemůže vyrovnat inherentní přesnosti víceosého CNC obrábění ve stavu, v jakém je postavena, pečlivý návrh (DfAM), řízení procesu a plánované následné zpracování umožňují výrobu vysoce přesných, průmyslových krytů vysokoteplotních senzorů vhodných pro nejkritičtější aplikace. Klíčem k úspěchu je jasná komunikace požadavků mezi konstruktérem a poskytovatelem služeb AM.

Kromě tisku: Základní kroky následného zpracování pouzder senzorů

Běžnou mylnou představou o aditivní výrobě kovů je, že díly vycházejí z tiskárny připravené k okamžitému použití. Ve skutečnosti, zejména u náročných aplikací, jako jsou vysokoteplotní pouzdra senzorů ze slitin jako IN625 nebo 316L, je fáze tisku pouze jedním z kroků komplexního výrobního procesu. Následné zpracování není pouze volitelnou součástí, ale nezbytnou fází, která přeměňuje surový, hotový díl na funkční a spolehlivou součást splňující přísné technické specifikace. Tyto kroky jsou rozhodující pro uvolnění napětí, dosažení požadovaných tolerancí a povrchových úprav, zajištění vlastností materiálu a zaručení čistoty.

Kritické fáze následného zpracování kovových pouzder senzorů AM:

1. Úleva od stresu / tepelné ošetření:
   • Proč je to důležité: Proces tavení po vrstvách zahrnuje intenzivní, lokalizovaný ohřev a následné rychlé ochlazení. Tím se v tištěném dílu vytvářejí značná vnitřní napětí (zbytková napětí). Pokud nejsou tato napětí odstraněna, mohou způsobit deformaci (okamžitě nebo v průběhu času), snížit únavovou životnost a zhoršit mechanické vlastnosti. U vysokoteplotních slitin, jako je IN625, které jsou určeny k provozu při tepelném zatížení, je odlehčení napětí naprosto nezbytné.
   • Proces: Díly se obvykle zahřívají v peci s řízenou atmosférou (vakuum nebo inertní plyn, např. argon) na určitou teplotu, po určitou dobu se udržují (namáčejí) a poté se řízenou rychlostí ochlazují. Přesný cyklus (teplota, doba, rychlost chlazení) závisí do značné míry na materiálu (IN625 vyžaduje jiné cykly než 316L) a na požadovaných konečných vlastnostech.
   • Další tepelné úpravy: Kromě základního zmírnění stresu může být nutné provést i další tepelné ošetření:
     • Žíhání roztoků: Rozpouští precipitáty, homogenizuje mikrostrukturu, zlepšuje tažnost. Často se používá pro IN625.
     • Stárnutí (srážkové vytvrzování): U specifických slitin (i když u standardních slitin IN625/316L je to méně obvyklé, pokud nejsou potřeba přizpůsobené vlastnosti) se tímto krokem materiál zpevní vytvořením jemných precipitátů.
   • Schopnost poskytovatele: Ujistěte se, že váš poskytovatel AM služeb má kalibrované pece s požadovanou kontrolou atmosféry a teplotních možností nebo spolupracuje s certifikovanými partnery pro tepelné zpracování.
2. Vyjmutí dílu ze stavební desky:
   • Díly se obvykle tisknou na silnou kovovou konstrukční desku. K odstranění se obvykle používá elektroerozivní obrábění (EDM) nebo řezání. To je třeba provádět opatrně, aby nedošlo k poškození dílu, zejména v blízkosti základny.
3. Odstranění podpůrné konstrukce:
   • Jak je uvedeno v části DfAM, podpěry musí být odstraněny. To lze provést ručně (lámáním, řezáním ručním nářadím) nebo obráběním (frézováním, broušením).
   • Výzvy: Může být pracné, při neopatrném postupu může dojít k poškození povrchu dílu a přístup ke složitým vnitřním podpěrám může být obtížný. V místech, kde byly podpěry připevněny, jsou běžné stopy po svědcích nebo drsnější povrchové skvrny, které často vyžadují další úpravy.
4. Izostatické lisování za tepla (HIP):
   • Účel: HIP kombinuje vysokou teplotu (pod bodem tání) a vysoký tlak (za použití inertního plynu, např. argonu) ve specializované nádobě. Tento proces sráží vnitřní mikroporéznost, která může někdy zůstat po tisku i u vysoce kvalitních sestav.
   • Výhody: Dosahuje téměř 100% hustoty, výrazně zlepšuje únavovou pevnost, tažnost a celkovou konzistenci mechanických vlastností.
   • Aplikace: Často jsou povinné pro kritické komponenty citlivé na únavu v letectví a zdravotnictví. Zvyšuje náklady a dobu realizace, ale zajišťuje nejvyšší integritu materiálu. U mnoha průmyslových pouzder senzorů může být volitelná, pokud nejsou požadovány velmi vysoké tlaky nebo extrémní únavová životnost.
5. CNC obrábění:
   • Nezbytnost: Protože tolerance AM a povrchová úprava nemusí splňovat všechny požadavky, je často nutné přesné obrábění pro:
     • Kritické tolerance: Dosažení malých rozměrových tolerancí (např. ±0,01-0,05 mm) u prvků, jako jsou styčné plochy, průměry nebo rozhraní pro montáž snímačů.
     • Těsnění povrchů: Vytváří dokonale rovné a hladké povrchy pro těsnicí kroužky nebo těsnění.
     • Vlákna: Závitování nebo frézování přesných závitů.
     • Zlepšení povrchové úpravy: Dosažení velmi hladkých povrchů (nízké Ra) na specifických funkčních plochách.
   • Úvahy: Vyžaduje pečlivý návrh a provedení upínacích přípravků, aby složitý AM díl bezpečně držel bez deformace. Ve fázi DfAM je třeba zahrnout přídavky na obrábění. Obrábění materiálu IN625 může být náročné vzhledem k jeho pracovnímu zpevnění.
6. Povrchová úprava:
   • Kromě obrábění se celkový povrch zušlechťuje různými technikami:
     • Tryskání kuličkami / pískování: Používá brusná média poháněná stlačeným vzduchem, která vytvářejí rovnoměrný, čistý a matný povrch. Odstraňuje volné částice prášku a mírně vyhlazuje povrch. Různá média (skleněné kuličky, oxid hlinitý) vytvářejí různé povrchové úpravy.
     • Obrábění / vibrační úprava: Díly se umístí do vany s brusným médiem, které vibruje nebo se otáčí. Hodí se k odstraňování otřepů na hranách a k dosažení rovnoměrné povrchové úpravy u dávek menších dílů, ale je méně vhodné pro jemné prvky nebo udržování ostrých hran.
     • Leštění / lapování: Ruční nebo automatizované procesy, při nichž se používají postupně jemnější abraziva, aby se dosáhlo velmi hladkého, často zrcadlového povrchu (Ra &;lt; 0,1 µm). Je náročný na pracovní sílu a obvykle se používá pouze na určitých kritických místech.
     • Elektrolytické leštění: Elektrochemický proces, který odstraňuje mikroskopickou vrstvu materiálu, čímž vzniká velmi hladký, čistý a často jasnější povrch. Zvláště účinný pro nerezovou ocel 316L. Může zlepšit odolnost proti korozi.
7. Čištění:
   • Důkladné čištění je nezbytné k odstranění zbytků kovového prášku (zejména z vnitřních kanálků), obráběcích kapalin, tryskacích médií nebo jiných nečistot, které by mohly narušit provoz senzoru nebo navazující procesy. Často se používají ultrazvukové čisticí lázně s vhodnými rozpouštědly.
8. Povlak (volitelný):
   • V závislosti na konkrétní aplikaci mohou být použity specializované nátěry:
     • Tepelně bariérové nátěry (TBC): Keramické povlaky použité pro snížení přenosu tepla do pouzdra, které dále chrání snímač. Běžně se používá v plynových turbínách.
     • Nátěry odolné proti korozi/opotřebení: Pro zvýšení odolnosti v extrémně agresivních prostředích, které přesahují přirozené schopnosti IN625 nebo 316L.
     • Dielektrické povlaky: V případě potřeby pro elektrickou izolaci.
9. Závěrečná kontrola a testování:
   • Po veškerém zpracování procházejí díly konečnou kontrolou: rozměrovou kontrolou (CMM, skenování), vizuální kontrolou, NDT (např. penetrační zkouška barvivem na povrchové trhliny, CT skenování na vnitřní integritu), tlakovou zkouškou (pokud je to vhodné) a ověřením certifikace materiálu.

Plánování následného zpracování:

Požadavky na následné zpracování je nutné prodiskutovat s poskytovatelem AM služeb již ve fázi počáteční cenové nabídky a kontroly návrhu. Schopný partner, jako je Met3dp, který se vyzná v různých oblastech tiskových metod a materiálů, jako jsou IN625 a 316L, dokáže poradit s potřebnými kroky, začlenit je do výrobního plánu a provést je buď vlastními silami, nebo prostřednictvím kvalifikovaných partnerů. Zohlednění času a nákladů spojených s těmito nezbytnými kroky následného zpracování je rozhodující pro přesné plánování projektu a sestavení rozpočtu pro vysokoteplotní pouzdra senzorů.

Zvládání výzev: Překonávání překážek při výrobě AM technologií v kovu

Přestože aditivní výroba kovů otevírá značný potenciál pro vytváření pokročilých vysokoteplotních krytů senzorů, je důležité si uvědomit, že se jedná o sofistikovaný proces s neodmyslitelnou složitostí a potenciálními problémy. Pochopení těchto běžných překážek a strategií používaných zkušenými poskytovateli AM služeb k jejich zmírnění je zásadní jak pro inženýry navrhující díly, tak pro manažery nákupu vybírající výrobní partnery. Proaktivní plánování a kontrola procesu jsou klíčem k zajištění konzistentní kvality a spolehlivé výroby.

Běžné problémy při výrobě kovových pouzder senzorů metodou AM & Strategie pro jejich zmírnění:

1. Deformace a zkreslení:
   • Příčina: Nerovnoměrné cykly zahřívání a ochlazování během procesu vytváření jednotlivých vrstev vytvářejí tepelné gradienty a vnitřní pnutí. Tato napětí se hromadí a mohou způsobit deformaci nebo zkroucení dílu, který se odtrhne od konstrukční desky nebo se odchýlí od zamýšlené geometrie. To se projevuje zejména u velkých dílů nebo konstrukcí s náhlými změnami průřezu.
   • Zmírnění:
     • Tepelná simulace: Použití softwaru pro simulaci konstrukce k předvídání oblastí s vysokým namáháním a možným narušením před tisk.
     • Optimalizovaná orientace: Výběr orientace sestavení, která minimalizuje velké rovné plochy rovnoběžné se sestavovací deskou a omezuje přesahy.
     • Robustní podpůrné struktury: Navrhování účinných podpěr pro bezpečné ukotvení dílu a jako chladič.
     • Optimalizace parametrů procesu: Jemné doladění výkonu laserového/elektronového paprsku, rychlosti skenování a strategie skenování (např. šachovnicové vzory) pro řízení tepelného příkonu.
     • Vytápění stavebních desek: Udržování zvýšené teploty na konstrukční desce snižuje tepelné gradienty.
     • Úleva od stresu po stavbě: Nezbytné tepelné zpracování bezprostředně po tisku pro uvolnění vnitřních pnutí před odstraněním podpěr nebo dílu z desky.
2. Zbytkové napětí:
   • Příčina: I když se podaří kontrolovat viditelné deformace, mohou ve vyrobeném dílu zůstat zablokována značná vnitřní napětí. Ta mohou ohrozit pevnost dílu, vést k opožděnému vzniku trhlin nebo způsobit deformace při odstraňování materiálu po obrábění.
   • Zmírnění:
     • Povinná úleva od stresu: Jak již bylo zmíněno, vhodné cykly tepelného zpracování přizpůsobené slitině (IN625, 316L) jsou pro odstranění zbytkového napětí nepominutelné.
     • Úvahy o návrhu: Vyhnout se ostrým vnitřním rohům a velkým změnám hmotnosti může pomoci snížit koncentraci napětí.
     • Řízení procesu: Stabilní a optimalizované parametry tisku minimalizují vznik napětí.
3. Obtíže při odstraňování podpůrné konstrukce:
   • Příčina: Podpěry jsou sice nezbytné, ale jejich odstranění může být obtížné a časově náročné, zejména složité vnitřní podpěry nebo podpěry připevněné k choulostivým prvkům. Odstranění může poškodit povrch dílu nebo zanechat nežádoucí stopy.
   • Zmírnění:
     • DfAM: Upřednostňování konstrukcí, které minimalizují nebo eliminují potřebu podpěr díky samonosným úhlům a optimální orientaci.
     • Chytrá konstrukce podpory: Použití typů podpěr (např. mřížkových, kuželových), které se snadněji odstraňují, optimalizace vrstvy rozhraní mezi podpěrou a dílem pro snadnější oddělení a zajištění přístupu k nástroji.
     • Kvalifikovaní technici: Zaměstnání zkušených techniků se správnými nástroji (ruční nástroje, řezné nástroje, případně elektroerozivní obrábění nebo obrábění) pro pečlivé odstranění.
     • Povrchová úprava po odstranění: Plánování následných dokončovacích kroků (tryskání, broušení, obrábění) pro vyčištění kontaktních míst podpěr.
4. Pórovitost:
   • Příčina: Malé dutiny nebo bublinky plynu zachycené uvnitř ztuhlého kovu. Mohou vznikat v důsledku plynu zachyceného v prášku, nedostatečného tavení nebo nestability v bazénu taveniny. Pórovitost snižuje hustotu a může výrazně zhoršit mechanické vlastnosti, zejména únavovou pevnost.
   • Zmírnění:
     • Vysoce kvalitní prášek: Použití prášků s vysokou sféricitou, řízenou distribucí velikosti částic, nízkým obsahem vnitřního plynu a dobrou tekutostí (jako jsou prášky vyráběné společností Met3dp pomocí pokročilé atomizace). Klíčová je také správná manipulace s práškem a jeho skladování.
     • Optimalizované parametry procesu: Zajištění dostatečného příkonu energie (výkon/rychlost paprsku) pro úplné roztavení prášku a umožnění úniku plynu, přičemž je třeba zabránit přehřátí, které může způsobit pórovitost klíčových otvorů.
     • Řízená atmosféra: Udržování atmosféry inertního plynu vysoké čistoty (argon nebo dusík pro SLM) nebo vysokého vakua (SEBM), aby se minimalizovala oxidace a zachycování plynů.
     • Izostatické lisování za tepla (HIP): Nejúčinnější metoda pro odstranění zbývající mikroporéznosti pro kritické aplikace.
5. Drsnost povrchu a definice prvků:
   • Příčina: K drsnosti povrchu přispívá vrstevnatost, částečně roztavené částice prášku ulpívající na povrchu (zejména na spodních vrstvách) a kontaktní místa podpěr. Velmi jemné rysy mohou ztratit definici v důsledku velikosti taveniny a šíření tepla.
   • Zmírnění:
     • Ladění parametrů: Nastavení tloušťky vrstvy, parametrů paprsku a obrysových skenů.
     • Orientace: Upřednostnění kritických ploch pro orientaci směrem nahoru.
     • Následné zpracování: Použití vhodných dokončovacích technik (tryskání, bubnování, obrábění, leštění) k dosažení požadované hodnoty Ra.
     • Odměna za návrh: V případě potřeby mírně zveličte velmi jemné rysy v modelu CAD s ohledem na omezení procesu.
6. Praskání:
   • Příčina: Může se vyskytnout během tuhnutí (praskání za tepla) nebo při ochlazování (praskání za studena) v důsledku vysokého tepelného napětí, zejména u slitin citlivých na praskání nebo u složitých geometrií s vysokým omezením.
   • Zmírnění:
     • Výběr materiálu: Některé slitiny jsou ze své podstaty náchylnější k praskání.
     • Optimalizace parametrů: Úprava strategie skenování, předehřátí konstrukční desky (běžné u SEBM) nebo použití specifické modulace laseru může snížit náchylnost k praskání.
     • Úleva od stresu: Zásadní je rychlé tepelné zpracování po sestavení.
7. Manipulace s práškem a bezpečnost:
   • Problém: Jemné kovové prášky (zejména reaktivní materiály jako titan, hliník nebo za určitých podmínek potenciálně slitiny niklu) mohou být hořlavé nebo výbušné. Zdravotní rizika představuje také vdechování.
   • Zmírnění: Zkušení poskytovatelé pracují podle přísných bezpečnostních protokolů: používají systémy pro manipulaci s inertními plyny (boxy s rukavicemi), řádné uzemnění, aby se zabránilo statickému výboji, povinné osobní ochranné prostředky (OOP) pro obsluhu, specializované vakuové systémy a postupy pro likvidaci odpadu.
8. Konzistence a opakovatelnost:
   • Výzva: Zajištění, aby díly vyrobené v různých sestavách, na různých strojích nebo v různých časech vykazovaly stejné rozměry, vlastnosti materiálu a výkon.
   • Zmírnění: Důsledná kontrola procesů, pravidelná kalibrace a údržba strojů, přísné řízení kvality prášku (testování vstupních šarží, řízená recyklace), standardizované provozní postupy, komplexní záznam dat a robustní systém řízení kvality (QMS).

Partnerství pro úspěch:

Úspěšné zvládnutí těchto výzev vyžaduje hluboké odborné znalosti v oblasti materiálových věd, fyziky procesů, DfAM a kontroly kvality. Zavedení poskytovatelé služeb AM v oblasti kovů, jako je Met3dp, investují velké prostředky do pokročilého vybavení, vývoje procesů, kvalifikovaného personálu a systémů kvality, aby mohli tyto překážky důsledně překonávat. Při pořizování krytů vysokoteplotních senzorů prostřednictvím AM je pro zmírnění rizik a dosažení úspěchu projektu nejdůležitější výběr partnera s prokazatelnými zkušenostmi se zpracováním příslušných materiálů (IN625, 316L) a s prokazatelnými výsledky v dodávkách vysoce kvalitních průmyslových komponent.

Výběr dodavatele: Výběr správného partnera pro 3D tisk kovů

Vydat se na cestu výroby vysokoteplotních krytů snímačů pomocí aditivní výroby kovů vyžaduje více než jen inovativní design a správnou volbu materiálu, ale také výběr správného výrobního partnera. Schopnosti, odborné znalosti a standardy kvality poskytovatelů služeb v oblasti AM výroby kovů se mohou výrazně lišit. Výběr nevhodného dodavatele může vést ke zpoždění projektu, překročení nákladů, neoptimální kvalitě dílů a potenciálně i k selhání komponent v kritických aplikacích. Pro inženýry a manažery nákupu v náročných odvětvích, jako je letecký a kosmický průmysl, automobilový průmysl, zdravotnictví a průmyslová výroba, je důkladné prověření nejdůležitější pro navázání úspěšného a spolehlivého B2B výrobního partnerství.

Klíčová kritéria pro hodnocení poskytovatelů služeb AM v oblasti kovů:

1. Prokázaná technická odbornost & Relevantní zkušenosti:
   • Specializace na materiál: Má poskytovatel prokazatelné praktické zkušenosti s tiskem, zpracováním a tepelným zpracováním konkrétní požadované slitiny (např. IN625, 316L)? Požádejte o důkazy, jako je dokumentace o vývoji parametrů nebo případové studie.
   • Zkušenosti s aplikací: Vyráběli úspěšně díly s podobnou složitostí, velikostí a funkčními požadavky, zejména pro vysoké teploty nebo drsná prostředí? Zkušenosti s pouzdry senzorů nebo souvisejícími součástmi jsou významnou výhodou.
   • Záznamy v oboru: Rozumí specifickým požadavkům na kvalitu a dokumentaci ve vašem oboru (např. sledovatelnost pro letecký průmysl, biologická kompatibilita pro zdravotnictví)?
2. Vybavení, technologie a kapacita:
   • Portfolio strojů: Jaké konkrétní typy strojů pro AM zpracování kovů provozují (např. selektivní laserové tavení – SLM/LPBF, selektivní tavení elektronovým svazkem – SEBM)? Jsou v souladu s vaším výběrem materiálu (SEBM je často upřednostňován pro vysoce reaktivní materiály nebo materiály náchylné k praskání, což může přinést výhody v podobě snížení zbytkového napětí)? Jaká je objemová kapacita sestavy - může se přizpůsobit velikosti vašeho dílu?
   • Význam technologie: Jsou jejich stroje aktuálními modely s robustními funkcemi monitorování procesů? Jak dobře jsou udržovány a kalibrovány? Poskytovatelé jako Met3dp investují do špičkových systémů známých svou přesností a spolehlivostí.
   • Kapacita & amp; Škálovatelnost: Zhodnoťte jejich aktuální pracovní zatížení a dostupnost strojů. Dokáží se rychle přizpůsobit vašim požadavkům na prototyp? A co je ještě důležitější, mají kapacitu a redundanci pro případné pozdější rozšíření na malosériovou nebo středně velkou sériovou výrobu?
3. Materiálové schopnosti & Řízení kvality prášku:
   • Portfolio materiálů: Jaké další vhodné slitiny kromě IN625 a 316L nabízí?
   • Získávání a kontrola prášku: To je velmi důležité. Odkud získávají prášky? Jaké jsou jejich postupy pro testování vstupních šarží prášků (např. chemie, distribuce velikosti částic – PSD, morfologie, tekutost)? Jak manipulují s práškem, jak jej skladují a recyklují, aby zabránili kontaminaci a zajistili stálou kvalitu? Společnosti jako Met3dp, které vyrábějí vlastní vysoce kvalitní kovové prášky využívající pokročilé technologie rozprašování plynu a PREP, mají často lepší kontrolu nad tímto klíčovým vstupním materiálem.
   • Certifikace materiálu: Mohou poskytnout úplnou sledovatelnost materiálu a certifikáty shody (CoC), které spojují dávku prášku s finálním dílem?
4. Komplexní možnosti následného zpracování:
   • In-House vs. Outsourcing: Určete, které základní kroky následného zpracování (odlehčení od napětí/tepelné zpracování, odstranění podpěr, základní dokončovací práce, CNC obrábění, kontrola) provádějí ve vlastní režii a které spravují prostřednictvím externích partnerů. Vlastní kapacity často umožňují lepší kontrolu a potenciálně rychlejší realizaci.
   • Partnerská síť: V případě outsourcingu se ujistěte, že využívají kvalifikované a certifikované partnery (např. tepelné úpravny s certifikací Nadcap pro letecký průmysl).
   • Integrovaný pracovní postup: Ideální partner řídí celý proces od tisku přes veškeré požadované následné zpracování a konečnou kontrolu až po dodání hotové součásti.
5. Systém řízení kvality (QMS) & Certifikace:
   • ISO 9001: Jedná se o základní certifikaci renomovaného výrobního dodavatele, která označuje strukturovaný přístup k řízení kvality.
   • Certifikace specifické pro dané odvětví: V závislosti na aplikaci hledejte:
     • AS9100: Zásadní pro dodavatele v leteckém průmyslu.
     • ISO 13485: Požadováno pro součásti zdravotnických prostředků.
     • IATF 16949: Relevantní pro dodavatele automobilového průmyslu (i když méně časté pro poskytovatele čistě AM služeb, pokud nejsou integrovaní).
   • Dokumentace k žádosti: Požádejte o nahlédnutí do aktuálních certifikačních dokumentů a informujte se o jejich postupech kontroly kvality, včetně sledování procesů, metod kontroly dílů (souřadnicová měřicí soustava, skenování) a případných nedestruktivních zkoušek (NDT).
6. Podpora návrhu & DfAM Expertise:
   • Cenný partner nejen tiskne soubory, ale působí jako poradce. Nabízí recenze návrhu pro aditivní výrobu (DfAM)? Může poskytnout odbornou zpětnou vazbu ohledně optimalizace návrhu pouzdra snímače pro lepší tisknutelnost, snížení potřeby podpory, zlepšení výkonu a snížení nákladů? Přístup založený na spolupráci na počátku je velmi přínosný.
7. Komunikace, schopnost reagovat & Řízení projektu:
   • Zhodnoťte jejich styl komunikace. Reagují na dotazy? Poskytují jasné a podrobné nabídky? Budete mít vyhrazenou kontaktní osobu nebo projektového manažera? Efektivní komunikace je pro řízení složitých AM projektů zásadní.
8. Umístění a logistika:
   • Ačkoli je globální přeprava běžná, blízkost může být někdy výhodná pro velmi rychlé iterace nebo úzkou spolupráci. Zhodnoťte jejich zkušenosti s přepravou a partnerství, abyste zajistili spolehlivé doručení.

Partnerství s Met3dp:

Výběr partnera v oblasti AM pro zpracování kovů je strategickým rozhodnutím. Společnosti, jako je Met3dp, vynikají jako přední poskytovatel řešení pro aditivní výrobu. Společnost Met3dp se sídlem v čínském městě Čching-tao se specializuje jak na pokročilá zařízení pro 3D tisk, včetně systémů SEBM známých svou spolehlivostí a přesností, tak na výzkum a výrobu vysoce výkonných kovových prášků pomocí špičkových technologií plynové atomizace a PREP. Jejich desítky let společných odborných znalostí zahrnují vědu o materiálech, optimalizaci procesů a vývoj aplikací v leteckém, lékařském, automobilovém a dalších náročných oborech. Nabídkou komplexních řešení a poradenského přístupu se společnost Met3dp staví do pozice spolehlivého partnera, který je schopen vést klienty od optimalizace návrhu až po dodávku vysoce kvalitních, kritických vysokoteplotních krytů senzorů. Důkladné posouzení potenciálních dodavatelů podle těchto kritérií vám pomůže zajistit výběr partnera, který dokáže splnit vaše technické požadavky, standardy kvality a obchodní cíle.

Pochopení nákladů a časového harmonogramu: Faktory ovlivňující výrobu senzorového bydlení

Jedním z rozhodujících aspektů pro manažery a inženýry, kteří zvažují aditivní výrobu kovů pro vysokoteplotní pouzdra senzorů, je pochopení souvisejících nákladů a časového harmonogramu výroby. Ačkoli AM nabízí přesvědčivé výhody, jako je svoboda návrhu a eliminace nástrojů, její struktura nákladů a doba realizace se výrazně liší od tradičních výrobních metod. Mít jasnou představu o těchto faktorech je nezbytné pro přesné sestavení rozpočtu, plánování projektu a stanovení realistických očekávání.

Klíčové faktory ovlivňující náklady na AM kovů:

1. Typ materiálu a spotřeba:
   • Volba slitiny: Základní náklady na kovový prášek jsou hlavním faktorem. Superslitiny na bázi niklu, jako je IN625, jsou podstatně dražší (často 5-10x nebo více) než nerezové oceli, jako je 316L, kvůli nákladům na nikl, molybden, niob atd.
   • Objem: Náklady přímo souvisí s objemem finální části plus objem potřebných podpůrných konstrukcí. Větší a hustší díly spotřebují dražší prášek. Efektivní DfAM se zaměřením na odlehčení (tam, kde je to vhodné) může přinést významné úspory nákladů.
   • Manipulace s práškem: Efektivita dodavatele při manipulaci, recyklaci a obnově prášku ovlivňuje efektivní náklady na materiál, které se přenášejí na zákazníka.
2. Složitost návrhu části:
   • Geometrická složitost: Velmi složité konstrukce se složitými vnitřními kanály, velmi tenkými stěnami nebo prvky vyžadujícími rozsáhlé, obtížně odstranitelné podpěry zvyšují složitost konstrukce a náročnost následného zpracování, což zvyšuje náklady.
   • Topologická optimalizace / mřížky: Tyto techniky sice snižují objem materiálu (čímž šetří náklady na materiál), ale někdy mohou mírně prodloužit dobu sestavení kvůli složitým skenovacím drahám a mohou vyžadovat intenzivnější přípravu sestavení a simulaci, což může mít dopad na celkové náklady.
3. Velikost dílů a využití stavebních desek:
   • Otisk nohy &; Výška: Větší díly zabírají více místa na konstrukční desce a obecně vyžadují vyšší konstrukci, což vede k delšímu tisku a vyšším nákladům na strojní čas.
   • Hnízdění: Schopnost efektivně umístit více dílů na jednu konstrukční desku výrazně ovlivňuje náklady na jeden díl, zejména u menších dílů. Dodavatelé se snaží maximalizovat využití konstrukční desky, aby amortizovali náklady na nastavení a provoz na více dílů.
4. Čas stroje (čas sestavení):
   • Výpočet: Často se jedná o významnou složku nákladů, která se vypočítává na základě odhadované doby, po kterou je stroj AM obsazen. Závisí na počtu vrstev (určovaném výškou dílu a nastavením tloušťky vrstvy) a na čase potřebném ke skenování průřezu dílu (dílů) a podpěr pro každou vrstvu.
   • Ovlivňující faktory: K tomu přispívá zvolená tloušťka vrstvy (tenčí vrstvy = lepší povrchová úprava, ale delší čas), rychlost skenování, parametry šrafování a režijní náklady stroje.
5. Podpůrné struktury:
   • Náklady na materiál: Množství prášku použitého na podpěry přímo zvyšuje náklady na materiál.
   • Práce/čas na odstranění: Odstranění podpěr vyžaduje ruční práci nebo čas potřebný k obrábění, což zvyšuje náklady na následné zpracování. Konstrukce minimalizující potřebu podpěr jsou proto nákladově efektivnější.
6. Požadavky na následné zpracování: To je pravděpodobně nejvýznamnější proměnný nákladový faktor nad rámec základního tisku.
   • Tepelné zpracování: Nutné pro snížení napětí a optimalizaci vlastností; zvyšuje čas a náklady na práci v peci. Provoz vakuových pecí s inertní atmosférou je nákladný.
   • HIP (lisování za tepla): Kvůli specializovanému vybavení a dlouhým časům cyklů se zvyšují náklady a doba realizace, ale je to nezbytné pro zajištění dokonalé integrity materiálu v kritických aplikacích.
   • CNC obrábění: Požadováno pro těsné tolerance, závity a těsnicí plochy. Náklady závisí na složitosti, počtu prvků, materiálu (IN625 se hůře obrábí) a době seřizování.
   • Povrchová úprava: Náklady se značně liší, od jednoduchého tryskání (nízké náklady) až po rozsáhlé ruční leštění (vysoké náklady).
   • Kontrola: Základní rozměrové kontroly jsou standardem, ale podrobné zprávy CMM, NDT (CT, penetrační zkoušky barvivem) nebo tlakové zkoušky zvyšují náklady v závislosti na požadované úrovni.
7. Objem objednávky:
   • Úspory z rozsahu: Ačkoli se AM vyhýbá nákladům na výrobu nástrojů (což ji činí konkurenceschopnou pro prototypy a malé objemy), existují určité úspory z rozsahu. Náklady na seřízení (příprava konstrukce) se amortizují na více dílů ve větších sériích. Optimalizované vnořování na plných sestavovacích deskách snižuje náklady na strojní čas na jeden díl. Při vyšším množství se obvykle nabízí cenové zvýhodnění, ale křivka se může zploštit ve srovnání s tradičními metodami velkých objemů, jako je odlévání.

Faktory ovlivňující dobu realizace výroby:

Dodací lhůta je celková doba od zadání objednávky do dodání dílu. Často trvá déle, než nováčci očekávají, a to z důvodu více fází.

1. Předzpracování (1-3+ dny):
   • Kontrola objednávky, konzultace DfAM (v případě potřeby), příprava souborů CAD, plánování rozložení sestavy (orientace, podpěry), krájení a programování stroje.
2. Machine Queue & Nastavení (proměnná: hodiny až dny):
   • Doba čekání na volný stroj se správně naloženým materiálem. Nastavení zahrnuje načtení souboru, přípravu konstrukční desky a zahájení tisku.
3. Doba tisku (hodiny až dny):
   • Velmi variabilní v závislosti na velikosti, výšce, složitosti a hustotě dílů na konstrukční desce. Může se pohybovat od <12 hodin pro malé díly až po 3-7+ dní pro velmi velké/složité sestavy nebo plně zaplněné desky.
4. Doba chlazení (hodiny až 1 den):
   • Díly musí před vyjmutím vychladnout ve stroji nebo kontrolovaným způsobem, aby se minimalizoval tepelný šok a napětí.
5. Následné zpracování (dny až týdny): Tato fáze často určuje celkovou dobu realizace.
   • Standardní: Odstranění napětí, odstranění dílů, odstranění podpěr a základní tryskání může trvat 2-5 dní.
   • Rozsáhlé: Přidáním HIP (vyžaduje plánování se specializovanými zařízeními, doba cyklu je dlouhá), víceosého CNC obrábění (programování, nastavení, doba obrábění), pokročilého leštění, lakování a komplexní kontroly se tato fáze může snadno prodloužit o 1-4+ týdny v závislosti na složitosti a plánování.
6. Kontrola kvality & Doprava (1-3+ dny):
   • Konečná kontrola, příprava dokumentace, balení a doba přepravy.

Typické rozsahy dodací lhůty (odhady):

• Jednoduchý prototyp (např. 316L, základní povrchová úprava, minimální opracování): 1 – 2 týdny
• Složitý díl (např. IN625, tepelné zpracování, středně náročné obrábění, kontrola): 3 – 5 týdnů
• Vysoce kritický díl (např. IN625, HIP, rozsáhlé obrábění, NDT, povlakování): 5 – 8+ týdnů

Optimalizace nákladů & amp; Doba realizace:

• Zapojte se včas: Projednejte včas návrh a požadavky s poskytovatelem AM (DfAM).
• Vymazat RFQ: V žádosti o cenovou nabídku (RFQ) uveďte komplexní informace (CAD, výkresy, specifikace, množství, požadované termíny), které umožní přesný odhad ceny a doby realizace.
• Uveďte pouze nezbytné tolerance/dokončení: Vyvarujte se nadměrného zadávání požadavků, protože přísnější tolerance a jemnější povrchové úpravy výrazně zvyšují náklady a čas na následné zpracování.
• Pečlivě zvažte výběr materiálu: IN625 používejte pouze v případě, že jsou jeho extrémní vlastnosti skutečně nezbytné; 316L je výrazně cenově výhodnější, pokud je jeho výkonnostní obálka dostatečná.

Pochopení této nákladové a časové dynamiky umožňuje lepší plánování a rozhodování při zařazování technologie AM kovů do dodavatelského řetězce pro vysokoteplotní pouzdra senzorů.

Často kladené otázky (FAQ) pro pouzdra vysokoteplotních senzorů

Zde jsou odpovědi na některé časté otázky, které mají inženýři a odborníci na nákupy, když zvažují aditivní výrobu kovů pro vysokoteplotní pouzdra senzorů:

Otázka 1: Jaká je teplotní odolnost a celková výkonnost 3D tisku IN625 nebo 316L ve srovnání se stejnými slitinami vyrobenými tradičními metodami (kováním, litím)?

A: Při výrobě s použitím optimalizovaných parametrů na dobře udržovaných strojích a vhodném následném zpracování (zejména odlehčení od napětí/tepelné zpracování a případně HIP) mohou kovové díly AM vyrobené z IN625 a 316L dosahovat mechanických vlastností (pevnost v tahu, mez kluzu, prodloužení), které jsou srovnatelné a někdy dokonce lepší (zejména únavová pevnost po HIP) než konvenčně vyráběné protějšky. Klíčem je dosažení plné hustoty (obvykle 99,9 % u procesů PBF) a homogenní, jemnozrnné mikrostruktury. Teplotní odolnost je vlastní složení slitiny, proto správně zpracovaná AM IN625 nabídne podobnou vysokoteplotní pevnost a odolnost proti korozi jako tepaná IN625, vhodná do extrémních prostředí. Stejně tak bude AM 316L odpovídat výkonnostnímu profilu tepané oceli 316L. Vlastnosti jsou však velmi závislé na celém procesním řetězci - od kvality prášku až po parametry tisku a provedení následného zpracování. Vždy si od svého dodavatele vyžádejte údaje o vlastnostech materiálu nebo certifikáty.

Otázka 2: Lze kovovým 3D tiskem spolehlivě vyrobit hermeticky uzavřená pouzdra senzorů?

A: Ano, základní kovové procesy AM (SLM, SEBM) jsou schopny vyrábět plně husté díly (relativní hustota >99,9 %), které jsou ze své podstaty těsné a vhodné pro vytvoření základu hermetického těsnění. Problém často nespočívá v objemové hustotě materiálu, ale v návrhu a provedení těsnicích prvků. Dosažení spolehlivé hermetičnosti obvykle zahrnuje:

• Design: Obsahuje prvky vhodné pro těsnicí mechanismy (např. přesně opracované povrchy pro O-kroužky/těsnění, prvky určené pro svařování průchodek nebo vík laserem/elektronovým paprskem).
• Následné zpracování: Často je nutné přesné opracování těsnicích ploch pro dosažení požadované rovinnosti a povrchové úpravy. Svařovací operace pro průchodky nebo uzávěry musí být provedeny správně.
• Testování: Zavedení důsledného testování těsnosti (např. detekce úniku helia) jako součást procesu kontroly kvality. Ačkoli tedy proces AM poskytuje hustou strukturu, dosažení certifikovaného hermetického utěsnění obvykle vyžaduje pečlivou integraci konstrukce a následné kroky zpracování.

Otázka 3: Jaká jsou hlavní omezení nebo problémy při použití kovového AM pro pouzdra vysokoteplotních senzorů?

A: Ačkoli je technologie AM kovů výkonná, je třeba vzít v úvahu její omezení:

• Tolerance podle projektu & Povrchová úprava: Obvykle není tak přesné jako CNC obrábění a vyžaduje dodatečné zpracování kritických prvků.
• Náklady: U velmi jednoduchých dílů nebo extrémně velkých objemů může být dražší než tradiční metody. Náklady na materiál, zejména u superslitin, jako je IN625, jsou vysoké. Rozsáhlé následné zpracování výrazně zvyšuje náklady.
• Omezení velikosti: Rozměry stavební komory omezují maximální velikost jednodílného dílu (i když velká pouzdra lze někdy tisknout po částech a spojovat je).
• Zbytkové napětí & razítko; Deformace: Vyžaduje pečlivé řízení pomocí DfAM, kontrolu procesu a povinné tepelné zpracování.
• Podpůrné struktury: Potřeba podpěr může mírně ovlivnit volnost návrhu a vyžaduje úsilí při odstraňování.
• Důkladný DfAM vyžadován: Pouhý tisk konstrukce vytvořené pro obrábění často vede k neoptimálním výsledkům nebo selhání; klíčové je navrhovat speciálně pro AM.

Otázka 4: Je kovový 3D tisk životaschopnou možností pro velkosériovou výrobu (např. tisíce) krytů senzorů?

A: Kovové AM je stále životaschopnější pro nízký až střední objem výroby (desítky až tisíce dílů ročně), a to z několika důvodů:

• Žádné náklady na nástroje: Eliminuje vysoké počáteční investice a dobu přípravy forem nebo složitých přípravků potřebných pro odlévání nebo lisování, takže je nákladově efektivní pro střední objemy.
• Složité geometrie: Umožňuje výrobu složitých konstrukcí, které jsou při použití tradičních metod obtížné nebo nemožné, a nabízí výkonnostní výhody, které ospravedlňují cenu kusu.
• Přizpůsobení: Umožňuje nákladově efektivní výrobu více konstrukčních variant nebo krytů na míru v rámci jedné výrobní série. Nicméně, pro velmi vysoké objemy (desítky nebo stovky tisíc) relativně jednoduchý senzorových skříní mohou tradiční metody, jako je tlakové lití nebo vysokorychlostní obrábění, stále nabízet nižší cenu kusu po odečtení nákladů na nástroje. Bod přechodu závisí do značné míry na složitosti dílu, velikosti, materiálu a požadovaném následném zpracování. Vzhledem k tomu, že se technologie AM neustále zlepšuje v rychlosti a nákladové efektivitě, její životaschopnost pro větší objemy se neustále rozšiřuje.

Otázka 5: Jaké konkrétní informace bych měl poskytnout poskytovateli služeb v oblasti AM kovů, abych získal přesnou cenovou nabídku (RFQ) na konstrukci pouzdra senzoru?

A: Chcete-li získat co nejpřesnější a nejvčasnější nabídku, uveďte následující údaje:

• 3D model CAD: Ve standardním formátu, jako je STEP nebo IGES. To je nezbytné pro analýzu geometrie, objemu a plánování stavby.
• 2D technické kreslení: Jasné vymezení:
  • Specifikace materiálu (např. IN625, 316L, včetně konkrétní třídy nebo normy).
  • Kritické rozměry a požadované tolerance (pomocí GD&T – Geometric Dimensioning and Tolerancing).
  • Požadavky na kvalitu povrchu (hodnoty Ra) pro konkrétní povrchy nebo celkově.
  • Identifikace všech kritických prvků (např. těsnicí plochy, závity).
• Požadované následné zpracování: Uveďte všechny nezbytné kroky (např. cyklus odlehčení od napětí, požadavek na HIP, specifické obráběcí operace, leštění, typ povlaku).
• Množství: Počet požadovaných dílů (pro prototypy a potenciální budoucí objemy).
• Testování & amp; Inspekce: Podrobně popište všechny potřebné specifické zkoušky (zkouška těsnosti, tlaková zkouška) nebo kontrolní zprávy (CMM, NDT).
• Požadované datum dodání: Vaše cílová časová osa.
• Kontext aplikace (nepovinné, ale užitečné): Stručný popis provozního prostředí může poskytovateli pomoci nabídnout lepší poradenství v oblasti DfAM nebo potvrdit vhodnost materiálu.

Poskytnutí komplexních informací předem minimalizuje zpoždění a zajišťuje, že cenová nabídka přesně odráží celý rozsah prací.

Závěr: Budoucnost vysoce výkonných pouzder senzorů s kovovým AM

Oblast výroby komponent pro extrémní prostředí prochází významnou proměnou a v čele tohoto vývoje stojí aditivní výroba kovů. V případě vysokoteplotních krytů senzorů - kritických ochranných prvků citlivých přístrojů v letectví, automobilovém průmyslu, energetice a průmyslovém zpracování - není kovová AM pouze alternativou, ale stále více se stává optimálním řešením pro dosažení nebývalé úrovně výkonu, integrace konstrukce a výrobní agility.

Využitím procesů PBF po vrstvách se konstruktéři mohou konečně osvobodit od omezení tradičních subtraktivních nebo tvářecích metod. Kovová AM umožňuje vytvářet pouzdra snímačů s velmi složitou vnitřní geometrií pro optimalizovaný tepelný management nebo kabeláž, topologicky optimalizované struktury pro minimální hmotnost s maximální pevností a konsolidované konstrukce, které snižují počet dílů a potenciálních míst poruch. Schopnost rychle vytvářet prototypy a iterovat návrhy urychluje inovační cykly a umožňuje společnostem rychleji uvádět na trh špičková řešení senzorů. Navíc schopnost efektivně zpracovávat vysoce výkonné slitiny, jako je výjimečně tepelně a korozivzdorná slitina IN625, spolu s univerzálními základními materiály, jako je nerezová ocel 316L, zajišťuje, že pouzdra mohou být přesně přizpůsobena tak, aby odolávala specifickým chemickým, tepelným a mechanickým výzvám zamýšlené aplikace.

Využití plného potenciálu technologie AM v oblasti kovů však vyžaduje komplexní přístup. Úspěch závisí na tom, zda si od počátku osvojíte zásady návrhu pro aditivní výrobu (DfAM), pochopíte nuance parametrů procesu, pečlivě zvládnete kroky po zpracování, jako je tepelné zpracování a přesné obrábění, a zavedete důslednou kontrolu kvality. A co je nejdůležitější, vyžaduje to spolupráci s odborným poskytovatelem AM služeb, který je vybaven správnou technologií, odbornými znalostmi materiálů a procesů.

Budoucnost směřuje k ještě většímu začlenění technologie AM kovů do digitální výroby. Očekáváme další pokrok v rychlosti a přesnosti strojů, rozšiřující se portfolio potisknutelných vysokoteplotních materiálů, zdokonalené simulační nástroje pro předvídatelné výsledky a stále sofistikovanější monitorování procesu pro zajištění kvality. S tím, jak se tyto trendy budou sbližovat, bude metoda AM kovů ještě dostupnější a nákladově efektivnější, což dále posílí její roli při výrobě vysoce výkonných krytů senzorů nové generace, které umožní bezpečnější, efektivnější a spolehlivější provoz v kritických průmyslových odvětvích.

Pro organizace, které chtějí využít sílu aditivní výroby pro své náročné senzorové aplikace, začíná cesta zkoumáním možností. Vyzýváme vás, abyste zvážili, jak by AM zpracování kovů mohlo povýšit váš příští projekt pouzdra vysokoteplotního senzoru. Společnost Met3dp jako lídr v oboru poskytuje komplexní řešení, která kombinují desetiletí odborných znalostí s nejmodernějšími technologiemi zařízení a materiály pro AM kovů. Kontaktujte společnost Met3dp ještě dnes, abyste prodiskutovali své konkrétní požadavky a zjistili, jak naše schopnosti mohou podpořit cíle vaší organizace v oblasti aditivní výroby a přeměnit výzvy na vysoce výkonnou realitu.
