Úvod: Kritická úloha západek pro upevnění kapotáže v letectví a kosmonautice

Letecký a kosmický průmysl stojí na vrcholu technických úspěchů a vyžaduje komponenty, které splňují mimořádné standardy výkonu, spolehlivosti a bezpečnosti. Ve složité sestavě letadla nebo kosmické lodi hraje každá, byť zdánlivě malá součástka, zásadní roli. Mezi tyto klíčové součásti patří i letecké kryty - hladké, oblé kryty určené ke snížení aerodynamického odporu objektů nebo křižovatek, které by jinak narušovaly proudění vzduchu. Jsou nezbytné pro palivovou účinnost, stabilitu a celkový letový výkon, protože pokrývají vše od pylonů motorů a kořenových spojů křídel až po mechanismy podvozku a prostory pro citlivé vybavení. Tyto kryty však nejsou pouze statické schránky; často je třeba je otevřít nebo odstranit kvůli kontrole, údržbě, opravám a generálním opravám (MRO). Tato nutnost přináší další kritickou složku, a to západka pro upevnění letecké kapotáže.

Západka pro uchycení kapotáže je mnohem víc než pouhý spojovací prvek. Jedná se o precizně zkonstruovaný konstrukční mechanismus určený k bezpečnému upevnění kapotáže k draku letadla a zároveň umožňující spolehlivé a často rychlé uvolnění v případě potřeby přístupu. Tyto západky musí odolávat značnému aerodynamickému zatížení, neustálým vibracím, extrémním výkyvům teplot od kryogenních nízkých teplot ve vesmíru nebo ve velkých výškách až po spalující vysoké teploty v blízkosti motorů a potenciálnímu vystavení korozivnímu prostředí (hydraulické kapaliny, odmrazovací prostředky, slaná vodní tříšť). Jejich selhání může mít katastrofální následky, od odlomení kapotáže za letu, které způsobí vážné narušení aerodynamiky a potenciální poškození motorů nebo řídicích ploch, až po narušení strukturální integrity letadla. Konstrukce, výběr materiálu a výrobní proces těchto západek proto podléhají nejpřísnější kontrole a náročným specifikacím v leteckém odvětví. Manažeři nákupu a B2B nákupčí v leteckém průmyslu upřednostňují dodavatele, kteří mohou zaručit absolutní spolehlivost a shodu.

Výroba těchto složitých, vysoce pevných a lehkých západek se tradičně opírala především o subtraktivní metody, jako je CNC obrábění z předlitků nebo u některých komponentů investiční odlévání s následným rozsáhlým obráběním. Tyto metody jsou sice vyspělé a dobře pochopené, ale potýkají se s neodmyslitelnými problémy, zejména při řešení složitých geometrií, které jsou často vyžadovány u moderních západkových mechanismů navržených pro optimální výkon a minimální hmotnost.

  • Omezení složitosti: Obrábění složitých vnitřních prvků, optimalizovaných drah zatížení nebo vysoce organických tvarů může být obtížné, časově náročné a nákladné, často vyžaduje několik nastavení a specializované nástroje. To omezuje možnosti inovace konstrukce.
  • Materiálový odpad: Subtraktivní výroba, zejména CNC obrábění, začíná s větším blokem materiálu a odstraňuje přebytek. U drahých leteckých slitin, jako je titan, to vede ke značnému a nákladnému plýtvání materiálem (poměr "buy-to-fly").
  • Sankce za hmotnost: Dosažení složitých tvarů často zahrnuje kompromisy, které vedou k nadbytečnému materiálu a zbytečnému zvýšení hmotnosti - což je v leteckém průmyslu, kde každý ušetřený gram znamená úsporu paliva nebo zvýšení nosnosti, kritický faktor. Příležitosti ke konsolidaci dílů jsou často promarněny.
  • Dlouhé dodací lhůty: Vytváření nástrojů, více kroků obrábění a složité montážní procesy mohou vést k prodloužení dodacích lhůt, což brání rychlému vytváření prototypů, opakování návrhu a pružné reakci na potřeby MRO. Získávání těchto dílů prostřednictvím tradičních dodavatelských řetězců v leteckém průmyslu může být pomalé.
  • Složitost sestavy: Mechanismy západek se často skládají z více jednotlivých součástí, které je třeba vyrábět odděleně a následně je montovat, což přináší potenciální poruchové body, problémy s tolerancí a zvýšené náklady na pracovní sílu.

V tomto kontextu Výroba aditiv kovů (AM), běžně známý jako kov 3D tisk, se jeví jako skutečně transformační technologie pro výrobu západek pro upevnění leteckých kapotáží a dalších kritických konstrukčních součástí. Technologie Metal AM vytváří díly vrstvu po vrstvě přímo z digitálního modelu, obvykle pomocí vysokoenergetických zdrojů, jako jsou lasery nebo elektronové paprsky, které spojují jemné kovové prášky. Tento aditivní přístup zásadně mění výrobní paradigma a nabízí přesvědčivá řešení omezení tradičních metod.

Klíčové výhody využití technologie AM pro letecké komponenty, zejména konstrukční západky, jsou různorodé a přímo reagují na hlavní potřeby leteckých inženýrů, konstruktérů a odborníků na zadávání zakázek:

  • Bezprecedentní odlehčení: AM umožňuje vytvářet složité, topologicky optimalizované geometrie, které umisťují materiál pouze tam, kde je to z konstrukčního hlediska nezbytné. To usnadňuje konstrukci západek s výrazně nižší hmotností, ale stejnou nebo dokonce vyšší pevností a tuhostí ve srovnání s jejich tradičně vyráběnými protějšky. To je hlavní hnací silou pro B2B leteckou výrobu, která usiluje o zvýšení efektivity.
  • Konsolidace částí: Proces vytváření po vrstvách umožňuje integrovat více funkčních součástí západkového mechanismu do jediného monolitického tištěného dílu. Tím se výrazně snižuje počet dílů, eliminují se složité montážní kroky, minimalizují se potenciální poruchové body spojené se spojovacími prvky nebo spoji, zjednodušuje se správa zásob pro velkoodběratele a zefektivňuje se dodavatelský řetězec.
  • Větší volnost při navrhování: Inženýři jsou osvobozeni od mnoha omezení daných tradiční výrobou. Složité vnitřní kanály pro mazání nebo chlazení, komplexní uzamykací prvky, biomimetické struktury a vysoce přizpůsobené konstrukce přizpůsobené konkrétním zatěžovacím stavům nebo prostorovým omezením se stávají proveditelnými. To otevírá dveře inovacím v oblasti funkčnosti a výkonu zámků.
  • Rychlé prototypování a iterace: Metal AM umožňuje rychlou výrobu funkčních prototypů přímo z dat CAD. Návrhy lze testovat, vyhodnocovat a zdokonalovat mnohem rychleji než u tradičních metod, které vyžadují nástroje nebo rozsáhlé nastavení obrábění. To urychluje vývojový cyklus nových programů nebo modifikací letadel.
  • Vylepšené využití materiálu: Aditivní výroba je ze své podstaty šetrnější ke zdrojům, protože používá pouze materiál potřebný k výrobě dílu a jeho podpěr. Tím se výrazně snižuje poměr nákupu a výroby, což má zásadní význam zejména při práci s drahými leteckými slitinami, jako je titan, a nabízí úspory nákladů, o které usilují týmy pro zadávání zakázek.

Pro inženýry, kteří posouvají hranice leteckého designu, a manažery nákupu, kteří hledají efektivnější, spolehlivější a inovativnější řešení pro zásobování, představuje technologie AM pro kovy mocný nástroj. Společnosti specializující se na vysoce výkonné 3D tisk z kovu, jako je Met3dp, nabízejí pokročilé technologie, odborné znalosti materiálů a řízení procesů, které jsou nezbytné k využití plného potenciálu AM pro náročné aplikace, jako jsou západky pro upevnění leteckých kapotáží. Pochopení konkrétních aplikací, výhod, které AM přináší, a zásadních možností výběru materiálů je prvním krokem k efektivnímu využití této technologie.

Aplikace a funkce: Kde se používají 3D tištěné západky kapotáže?

Díky všestrannosti a výkonnostním výhodám jsou kovové 3D tištěné západky pro upevnění kapotáže vhodné pro širokou škálu aplikací v rozmanitém prostředí leteckého průmyslu. Jejich schopnost kombinovat pevnost, nízkou hmotnost, komplexní funkčnost a odolnost vůči životnímu prostředí jim umožňuje nahradit tradičně vyráběné protějšky na mnoha kritických místech, což nabízí hmatatelné výhody pro výrobce, provozovatele a poskytovatele MRO. Dodavatelé B2B zaměřující se na konstrukční komponenty pro letecký a kosmický průmysl nacházejí v tomto rostoucím segmentu trhu významné příležitosti.

Případy použití pro různé typy letadel:

  • Komerční letadla (např. Boeing, Airbus): U velkých dopravních letadel jsou kryty všudypřítomné, pokrývají spoje křídla s trupem, mechanismy klapek, pylony motorů a podvozkové prostory. Zámky zajišťující tyto velké, nosné kryty musí být mimořádně spolehlivé a často vyžadují funkce pro rychlý přístup při běžných údržbových kontrolách prováděných v napjatých termínech. Technologie AM umožňuje vytvářet robustní a zároveň lehké západky, které přispívají k dosažení celkových cílů v oblasti palivové účinnosti. Možnost konsolidace dílů navíc zjednodušuje postupy údržby a snižuje zásoby náhradních dílů, které letecké společnosti a zařízení MRO potřebují.
  • Obchodní letadla: Podobně jako u dopravních letadel, ale často s ještě přísnějšími integračními a estetickými požadavky, se u business jetů používají četné kryty. AM umožňuje výrobu vysoce přizpůsobených západek, které dokonale zapadají do omezeného prostoru a přispívají k elegantnímu aerodynamickému profilu letadla, a přitom zajišťují bezpečné upevnění a snadný přístup pro posádky provádějící údržbu.
  • Vojenská letadla (stíhačky, transportéry, vrtulníky): Vojenské aplikace kladou extrémní nároky na výkon. Například západky ve stíhacích letounech musí odolávat vysokým přetížením, extrémním vibracím a rychlým změnám teploty a zároveň musí mít vlastnosti pro nízkou pozorovatelnost (stealth). Dopravní letadla vyžadují robustní západky pro velké dveře nákladového prostoru a kryty vybavení. Vrtulníky používají četné přístupové panely a kryty zajištěné západkami, které musí odolávat silným vibracím. Technologie AM, zejména s použitím vysoce pevných materiálů, jako je Ti-6Al-4V, může vyrábět západky splňující tyto přísné vojenské specifikace (Mil-Spec), které nabízejí zvýšenou odolnost a potenciálně nižší hmotnost ve srovnání se staršími konstrukcemi. Možnost tisku na vyžádání také podporuje rychlé nasazení a opravy v terénu.
  • Kosmické lodě (nosné rakety, satelity): V kosmických aplikacích je nejdůležitější hmotnost a komponenty musí bezchybně fungovat ve vakuu a při extrémních teplotách. Západky používané na krytech užitečného zatížení nosných raket musí vydržet obrovské síly při výstupu a poté se spolehlivě uvolnit pro rozmístění družic. Na samotných družicích mohou západky zajišťovat rozmístitelné konstrukce, jako jsou solární panely nebo antény. Technologie Metal AM umožňuje extrémní odlehčení díky optimalizaci topologie a použití materiálů kosmické kvality, což z ní činí ideální volbu pro tyto aplikace s kritickou hmotností. Distributoři, kteří se specializují na hardware vhodný pro kosmické účely, se stále častěji zaměřují na řešení AM.
  • Bezpilotní letadla (UAV / drony): Od velkých sledovacích dronů až po menší taktické bezpilotní letouny je klíčovým faktorem pro konstrukci snížení hmotnosti a integrace součástí. Technologie AM umožňuje výrobu miniaturních, složitých a lehkých západek pro zajištění prostorů pro užitečné zatížení, bateriových prostorů a krytů senzorů, čímž se maximalizuje letová výdrž a kapacita užitečného zatížení.

Specifická místa a funkční požadavky:

Bez ohledu na typ letadla se západky pro upevnění kapotáže běžně nacházejí v několika klíčových oblastech, z nichž každá má specifické funkční požadavky:

  • Kryty motoru/kapoty motoru: Tyto velké kryty uzavírají motory a vyžadují častý přístup pro kontrolu a údržbu. Západky zde musí odolávat vysokým teplotám, značným vibracím a aerodynamickému zatížení. Často jsou vybaveny rychloupínacími mechanismy (např. hákové západky, západky přetlakových dveří) a musí být odolné proti selhání. Spolehlivost je naprosto zásadní.
  • Dveře podvozku: Kryty zakrývající podvozkové šachty musí být za letu bezpečně zajištěny, aby se zachovala aerodynamika, ale musí se spolehlivě otevírat při vysouvání a zasouvání podvozku. Tyto západky jsou během provozu vystaveny značnému dynamickému zatížení.
  • Přístupové panely: Četné menší panely umožňující přístup do prostorů avioniky, hydraulických systémů, palivových nádrží a kontrolních míst konstrukce jsou zajištěny různými typy západek (např. zapuštěné západky, nastavitelné západky, západky ovládané nástroji). Klíčovými požadavky jsou bezpečnost, snadná obsluha a často i slícování s okolním pláštěm.
  • Aerodynamické kryty: Oplechování křídla, klapek, pylonů, ocasních kuželů - tyto hladké aerodynamické tvary mají zásadní význam pro výkon. Západky musí poskytovat vysokou upínací sílu, aby se zabránilo pohybu nebo vibracím a zajistilo se, že si kapotáž při zatížení zachová svůj přesný aerodynamický tvar.

Klíčové funkční požadavky, které splňují západky AM:

  • Nosnost: Západky musí bezpečně zvládat aerodynamické tlakové zatížení, setrvačné zatížení (při manévrech) a provozní zatížení (upínací síla). Technologie Metal AM umožňuje přizpůsobit vnitřní strukturu a použít vysokopevnostní slitiny (například Ti-6Al-4V dodávané výrobci zaměřenými na kvalitu, jako je Met3dp), aby účinně splňovaly specifické požadavky na zatížení.
  • Odolnost proti vibracím: Prostředí letadel se vyznačuje neustálými vibracemi způsobenými motory a prouděním vzduchu. Západky musí zůstat bezpečně upevněné a odolávat únavovému selhání v těchto podmínkách. Díly AM, zejména po procesech, jako je HIPing, vykazují vynikající únavové vlastnosti. Konstrukční prvky umožněné technologií AM mohou rovněž zahrnovat antivibrační mechanismy.
  • Odolnost vůči životnímu prostředí: Západky musí fungovat v širokém rozsahu teplot (od -55 °C do potenciálně >150 °C v blízkosti motorů), musí odolávat korozi způsobené kapalinami a atmosférickými podmínkami a musí být odolné vůči UV záření. Klíčový je výběr materiálu (Ti-6Al-4V’vynikající odolnost proti korozi, AlSi10Mg s vhodným povlakem) a AM umožňuje složité tvary, které mohou obsahovat těsnicí prvky.
  • Spolehlivost a odolnost: Letecké komponenty vyžadují dlouhou životnost a předvídatelný výkon. Tyto požadavky splňují dobře navržené a správně zpracované kovové AM západky, vyráběné s použitím vysoce kvalitních prášků a kvalifikovaných postupů. Přísná kontrola kvality, která často překračuje průmyslové normy, je charakteristickým znakem renomovaných poskytovatelů služeb AM zaměřených na trh B2B v leteckém průmyslu.
  • Snadná obsluha & Údržba: Západky musí být snadno ovladatelné pro pracovníky údržby, často ve stísněných prostorech nebo v nepříznivých podmínkách. AM umožňuje ergonomické konstrukční prvky a integraci rozhraní nástrojů. Konsolidace dílů snižuje počet potenciálních problémů s údržbou.

Splnění přísných požadavků letecké normy a certifikace (např. AS9100 pro řízení kvality, specifické požadavky OEM, předpisy FAA/EASA) je neoddiskutovatelný. Procesy aditivní výroby kritických součástí procházejí celosvětově přísnými kvalifikačními zkouškami. Pro manažery nákupu a inženýry, kteří chtějí zavést 3D tištěné západky, je zásadní spolupracovat se zkušeným dodavatelem AM pro letecký průmysl, který těmto požadavkům rozumí a má zavedené robustní systémy kvality. Integrace těchto pokročilých západek do okolních struktur draku letadla vyžaduje pečlivé zvážení návrhu, zajištění správného uložení, přenosu zatížení a kompatibility se stávajícími nebo současně navrženými součástmi, což posiluje potřebu spolupráce mezi konstruktéry a specialisty na AM.

Konstrukční západky pro upevnění kapotáže pomocí 3D tisku

Proč zvolit 3D tisk z kovu pro západky leteckých krytů?

Rozhodnutí o zavedení aditivní výroby kovů pro kritické součásti, jako jsou západky pro upevnění leteckých kapotáží, je dáno souběhem přesvědčivých technických a ekonomických výhod oproti zavedeným tradičním metodám, jako je CNC obrábění nebo odlévání. Pro letecké inženýry, kteří usilují o optimální výkon, a manažery nákupu, kteří hledají hodnotu, efektivitu a odolnost dodavatelského řetězce, nabízí AM zpracování kovů změnu paradigmatu. Pojďme se hlouběji seznámit s konkrétními důvody, proč si tato technologie rychle získává oblibu v náročném leteckém a kosmickém sektoru, zejména u složitých konstrukčních a mechanických dílů, jako jsou západky.

1. Bezprecedentní snížení hmotnosti: V letectví a kosmonautice je hmotnost hlavním konstrukčním omezením, které přímo ovlivňuje spotřebu paliva, nosnost, dolet a celkové provozní náklady. Každý ušetřený kilogram může znamenat významnou úsporu po celou dobu životnosti letadla. Kovový AM vyniká v odlehčování několika mechanismy: * Optimalizace topologie: Tato výpočetní konstrukční technika umožňuje inženýrům definovat zatěžovací stavy, omezení a návrhové prostory a software algoritmicky odstraňuje materiál z oblastí, kde není konstrukčně nutný. Výsledkem jsou vysoce organické konstrukce optimalizované pro zatížení, které jsou výrazně lehčí (často o 20-60 % nižší hmotnost) než tradičně navržené díly při zachování nebo dokonce překročení požadované pevnosti a tuhosti. Vytvoření těchto složitých skeletových struktur je často nemožné nebo neúměrně nákladné při obrábění. * Mřížové struktury: AM umožňuje začlenění vnitřních mřížkových nebo buněčných struktur do pevných součástí. Tyto struktury výrazně snižují hmotnost a zároveň poskytují přizpůsobenou tuhost, absorpci energie nebo tepelný management - potenciálně užitečné v těle většího mechanismu západky. * Výběr materiálu: Procesy AM efektivně využívají materiály s vysokým poměrem pevnosti a hmotnosti, jako jsou např Titanové slitiny (Ti-6Al-4V) a Slitiny hliníku (AlSi10Mg). Tyto materiály lze sice obrábět, ale AM minimalizuje odpad spojený se subtraktivními procesy, takže jejich použití je ekonomicky výhodnější, zejména v případě titanu. Renomovaní dodavatelé, jako je Met3dp, dodávají vysoce kvalitní prášky těchto materiálů certifikované pro letecký průmysl, které zajišťují optimální výkon.

2. Konsolidace částí: Tradiční zámkové mechanismy se často skládají z mnoha jednotlivých součástí - pák, pružin, pouzder, čepů, spojovacích prvků - z nichž každá se vyrábí samostatně a poté se pečlivě sestavuje. Tato složitost přináší několik nevýhod: zvýšenou hmotnost spojovacích prvků, potenciální problémy s tolerancí, které ovlivňují výkonnost, více míst možného selhání (spoje, spojovací prvky), delší dobu montáže a složitou správu zásob pro odběratele B2B a poskytovatele MRO. Metal AM to zásadně mění tím, že umožňuje konsolidace částí. Konstruktéři mohou integrovat více funkčních prvků do jediného monolitického tištěného dílu. Například kryt zámku, páku a kotevní bod pružiny lze potenciálně vytisknout jako jeden celek. To přináší podstatné výhody: * Zkrácení doby montáže a snížení nákladů na práci: Eliminace montážních kroků šetří značný čas a náklady. * Zvýšená spolehlivost: Méně spojů a spojovacích prvků znamená méně potenciálních míst poruchy. * Úspora hmotnosti: Eliminace spojovacích prvků a zjednodušení geometrie snižuje celkovou hmotnost. * Zjednodušený dodavatelský řetězec: Menší počet jednotlivých čísel dílů, které je třeba pořizovat, sledovat a skladovat, což snižuje zátěž nákupních týmů v leteckém průmyslu a velkoobchodních distributorů.

3. Svoboda a složitost návrhu: Asi nejproměnlivějším aspektem AM je značně rozšířená svoboda designu, kterou nabízí. Inženýři již nejsou omezováni omezeními tradičních výrobních procesů (např. přístup k nástroji při obrábění, úhel ponoru při odlévání). Toto osvobození umožňuje: * Vysoce komplexní geometrie: Výroba složitých vnitřních kanálků (např. pro přívod maziva do mechanismu západky), složitých zakřivených povrchů, záporných úhlů tahu a vzájemně propojených prvků se stává proveditelnou. * Optimalizovaná funkčnost: Západkové mechanismy mohou být navrženy s novou kinematikou, integrovanými tlumicími prvky nebo přesně přizpůsobenými záběrovými plochami, které by nebylo možné obrábět nebo odlévat jako jednotlivé kusy. * Přizpůsobení: AM umožňuje snadné přizpůsobení konstrukce západek pro konkrétní aplikace nebo rozhraní bez nutnosti nákladných změn nástrojů.

4. Rychlá tvorba prototypů a zrychlená iterace: Vývoj a kvalifikace leteckých komponent je zdlouhavý a nákladný proces. Kovová AM výrazně urychluje fázi výroby prototypů. * Rychlost: Funkční kovové prototypy lze často vyrobit během několika dnů přímo z dat CAD, zatímco u tradičních nástrojů a obráběcích zařízení jsou to týdny nebo měsíce. * Nákladově efektivní iterace: Změny designu lze provádět digitálně a nové prototypy tisknout rychle a relativně levně. To umožňuje inženýrům testovat více variant návrhu, optimalizovat výkon a identifikovat potenciální problémy mnohem dříve ve vývojovém cyklu. Tato agilita je neocenitelná v rychle se rozvíjejících leteckých programech.

5. Zlepšení výroby a dodavatelského řetězce na vyžádání: Tradiční výroba se často spoléhá na velké výrobní série, aby se dosáhlo úspor z rozsahu, což vede k nákladům na skladování a možnému zastarávání. Technologie AM umožňuje flexibilnější model výroby na vyžádání. * Snížené zásoby: Díly, jako jsou specializované západky, lze tisknout podle potřeby, čímž se minimalizuje potřeba velkých fyzických zásob, což je výhodné zejména pro provozy MRO a správu náhradních dílů pro starší letadlové flotily. Velkoobchodní dodavatelé mohou přijmout agilnější strategie skladování. * Odolnost dodavatelského řetězce: AM může pomoci zmírnit narušení dodavatelského řetězce způsobené geopolitickými problémy, přírodními katastrofami nebo problémy s dodavateli. Možnost tisknout díly blíže k místu potřeby (distribuovaná výroba) zvyšuje odolnost. * Výměna staršího dílu: Digitální skenovací data ze starších dílů lze použít k vytvoření modelů CAD a tisku náhrad za zastaralé součásti, u nichž již neexistuje původní nástroj.

6. Špičkový výkon a kvalita materiálu: Při správném použití vysoce kvalitních materiálů a ověřených procesů lze pomocí technologie AM vyrábět díly s mechanickými vlastnostmi, které jsou rovnocenné nebo dokonce lepší než vlastnosti kovaných nebo litých materiálů. * Jemná mikrostruktura: Rychlé tuhnutí, které je vlastní procesům jako L-PBF a EBM, často vede k jemnozrnné mikrostruktuře, která může zvýšit pevnostní a únavové vlastnosti. * Vysoká hustota: Procesy, jako je lisování za tepla (HIP), se běžně používají u leteckých dílů AM, aby se odstranila jakákoli zbytková vnitřní pórovitost, dosáhlo se plné teoretické hustoty a maximalizovaly se mechanické vlastnosti, zejména únavová životnost. * Materiálová čistota: Klíčové je začít s vysoce čistými, sférickými kovovými prášky, jako jsou prášky vyráběné pomocí pokročilých technologií plynové atomizace nebo PREP specialisty, jako je Met3dp. Závazek společnosti Met3dp’ke kvalitě prášku se přímo promítá do integrity a spolehlivosti finální tištěné západky. Jejich odborné znalosti zahrnují nejen Ti-6Al-4V a AlSi10Mg, ale také další vysoce výkonné slitiny důležité pro letecký průmysl.

Srovnání: Kovová AM vs. tradiční výroba pro západky

VlastnostiVýroba aditiv kovů (AM)Tradiční obrábění (CNC)Investiční odlévání
Svoboda designuVelmi vysoká (složitá geometrie, vnitřní prvky, topologie, atd.)Mírná (omezená přístupem k nástrojům)Vysoká (možnost složitých tvarů)
Snížení hmotnostiVýborně (topologie, mřížky)Dobrý (kapsy, odstraňování materiálu)Mírný (tvar blízký síti)
Konsolidace částíVynikající (integrace více částí)Špatný (vyžaduje montáž)Špatný (vyžaduje montáž, určitou integraci)
Materiálový odpadNízká (aditivní proces, minimum podpůrného materiálu)Vysoká (subtraktivní proces, významné čipy)Středně těžké (brány, běžci)
Doba realizace (Proto)Velmi rychle (dny)Mírná (týdny, závisí na složitosti)Pomalé (týdny/měsíce na výrobu nástrojů & upínání; proces)
Dodací lhůta (Prod.)Mírná (závisí na objemu, následném zpracování)Rychle (pro zavedené procesy)Mírná (amortizace nástrojů v průběhu objemu)
Náklady na nástrojeŽádné / minimálníNízká (přípravky, standardní nástroje)Vysoká (vstřikovací formy z vosku, keramické skořepiny)
Náklady (nízký objem)KonkurenčníVysoká (nastavení, programování, plýtvání materiálem)Velmi vysoká (převažuje nástrojové vybavení)
Náklady (velký objem)Může být vyšší (čas stroje, náklady na prášek)Konkurenční / nižšíKonkurenční / nižší
Výběr materiáluRostoucí rozsah (Ti, Al, Ni-slitiny, oceli)Široký rozsahŠiroký rozsah
Následné zpracováníČasto vyžadováno (odstranění podpory, tepelné zpracování, obrábění, HIP)Často vyžadováno (odjehlování, dokončovací práce)Často vyžadováno (odstranění vrat, obrábění)

Export do archů

Závěrem lze říci, že zatímco tradiční metody zůstávají životaschopné, zejména pro velmi velkosériovou výrobu jednodušších konstrukcí, 3D tisk z kovu nabízí přesvědčivý soubor výhod pro upevňovací západky kapotáží v letectví a kosmonautice, zejména tam, kde jsou rozhodujícími faktory složitost, snížení hmotnosti, konsolidace dílů a rychlost vývoje. Pro B2B sourcing poskytuje AM flexibilitu a výkonnostní výhody, které je stále obtížnější ignorovat.

Doporučené materiály (Ti-6Al-4V & amp; AlSi10Mg) a jejich význam

Výkonnost, spolehlivost a životnost západky pro upevnění leteckých kapotáží zásadně závisí na materiálu, z něhož je vyrobena. Procesy aditivní výroby kovů mohou pracovat s rostoucím počtem slitin, ale pro konstrukční letecké aplikace, jako jsou západky, vynikají dva materiály díky svým dobře známým vlastnostem, charakteristikám zpracování v AM a zavedeným zkušenostem: Slitina titanu Ti-6Al-4V a Slitina hliníku AlSi10Mg. Výběr mezi nimi závisí na pečlivém vyvážení požadavků na výkon, cílové hmotnosti, provozního prostředí a nákladů, což přímo ovlivňuje rozhodnutí leteckých inženýrů a specialistů na nákupy. Získávání těchto materiálů ve formě vysoce kvalitních prášků optimalizovaných pro AM je prvořadé, což je specialitou poskytovatelů, jako je Met3dp.

Slitina titanu (Ti-6Al-4V): Pracovní kůň pro letectví a kosmonautiku

Ti-6Al-4V (titan třídy 5) je pravděpodobně nejpoužívanější titanovou slitinou v leteckém průmyslu, a to z dobrého důvodu. Díky kombinaci svých vlastností je výjimečně vhodný pro náročné konstrukční aplikace, včetně zámků kapotáží pracujících pod značným namáháním a v náročných prostředích.

  • Podrobné vlastnosti:
    • Vysoký poměr pevnosti k hmotnosti: To je charakteristická vlastnost Ti-6Al-4V. Nabízí pevnost srovnatelnou s mnoha ocelemi, ale při zhruba 56% hustotě. To umožňuje vyrábět výrazně lehčí součásti, aniž by byla narušena strukturální integrita - což je u západek přispívajících k celkové hmotnosti letadla kritický faktor.
    • Vynikající odolnost proti korozi: Titan přirozeně vytváří stabilní pasivní vrstvu oxidu, která ho chrání před korozí v širokém spektru agresivních prostředí, včetně slané vody, hydraulických kapalin a atmosférických podmínek. To zajišťuje dlouhou životnost a spolehlivost, a to i u externě montovaných západek.
    • Výkon při vysokých teplotách: Ti-6Al-4V si zachovává dobrou pevnost a odolnost proti tečení při zvýšených teplotách (až do přibližně 315 °C nebo 600 °F), takže je vhodný pro západky umístěné v blízkosti motorů nebo jiných zdrojů tepla.
    • Únavová pevnost: Vykazuje vynikající odolnost proti vzniku a šíření únavových trhlin, což je zásadní pro součásti vystavené cyklickému zatížení a vibracím, což západky vždy jsou. Následné zpracování, jako je HIP, dále zvyšuje únavovou životnost.
    • Biokompatibilita: Ačkoli není přímo relevantní pro západky, jeho biokompatibilita vedla k jeho širokému použití v lékařských implantátech, což dále svědčí o jeho materiálové integritě.
  • Proč je to standard pro letectví a kosmonautiku: Desítky let používání v dracích letadel, motorech, podvozcích a spojovacích prvcích vedly k hlubokému porozumění jeho chování, rozsáhlým databázím vlastností materiálů a zavedeným kvalifikačním protokolům. Regulační orgány (FAA, EASA) a významní výrobci OEM (Boeing, Airbus) mají dobře definované specifikace pro součásti Ti-6Al-4V, což poskytuje jistotu pro jeho použití v kritických aplikacích, jako jsou konstrukční západky.
  • Úvahy o zpracování při výrobě kovů metodou AM: Ti-6Al-4V je snadno zpracovatelný pomocí obou hlavních technologií tavení v práškovém loži:
    • Laserová fúze v práškovém loži (L-PBF): Nabízí vysoké rozlišení a dobrou kvalitu povrchu, ale může vyvolat vyšší zbytková napětí, která vyžadují pečlivé tepelné řízení a odlehčení po procesu.
    • Tavení elektronovým svazkem (EBM / SEBM): Technologie EBM, například technologie SEBM (Selective Electron Beam Melting), kterou využívá společnost Met3dp, pracuje při vyšších teplotách v konstrukční komoře. Tato in-situ tepelné zpracování výrazně snižuje zbytková napětí, což často minimalizuje potřebu rozsáhlých cyklů uvolňování napětí po výrobě. EBM se obvykle vytváří rychleji pro objemové geometrie, ale může mít drsnější povrch než L-PBF. Hodí se zejména pro reaktivní materiály, jako je titan.
    • Následné zpracování: Bez ohledu na proces AM je obvykle vyžadováno tepelné zpracování pro snížení napětí. U kritických leteckých dílů se často specifikuje izostatické lisování za tepla (HIP), aby se uzavřely všechny vnitřní dutiny a maximalizovaly únavové vlastnosti. Obrábění může být nutné v případě rozhraní s úzkou tolerancí nebo specifických požadavků na povrchovou úpravu.
  • Aplikace: Ti-6Al-4V je upřednostňovanou volbou pro západky kapotáží, u nichž je nejdůležitější maximální pevnost, nízká hmotnost, vysoké teploty nebo extrémní spolehlivost. Patří sem západky pro kryty motorů, vysoce zatížené přístupové panely, kritické konstrukční kryty a aplikace ve vojenských letadlech a kosmických lodích. Pro zadávání zakázek B2B je zásadní získávání certifikovaného prášku Ti-6Al-4V, který je speciálně kvalifikován pro procesy AM v leteckém průmyslu.
854

Hliníková slitina (AlSi10Mg): Lehká a tisknutelná varianta

AlSi10Mg je hliníková slitina obsahující křemík a hořčík, tradičně používaná pro odlévání dílů s dobrou pevností a tepelnými vlastnostmi. Stal se jedním z nejoblíbenějších materiálů pro kovovou AM díky své vynikající tisknutelnosti a příznivé rovnováze vlastností pro mnoho aplikací.

  • Podrobné vlastnosti:
    • Velmi nízká hustota: Slitiny hliníku jsou výrazně lehčí než titan a ocel (přibližně 2,68 g/cm³ pro AlSi10Mg oproti 4,43 g/cm³ pro Ti-6Al-4V). To je činí velmi atraktivními pro aplikace citlivé na hmotnost, kde není vyžadována absolutní pevnost titanu.
    • Dobrý poměr pevnosti a hmotnosti: AlSi10Mg sice není tak pevný jako Ti-6Al-4V, ale nabízí velmi slušný poměr pevnosti a hmotnosti, který je výrazně lepší než u mnoha tepelně neopracovaných hliníkových slitin nebo plastů. Tepelné zpracování po tisku může jeho pevnost ještě zvýšit.
    • Vynikající tisknutelnost: Dobře se taví a tuhne v podmínkách laserové PBF, což umožňuje vytvářet jemné prvky a složité geometrie relativně snadno a rychle ve srovnání s některými jinými slitinami.
    • Dobrá tepelná vodivost: Užitečné, pokud západka potřebuje odvádět teplo, i když pro tuto konkrétní aplikaci méně obvyklé.
    • Odolnost proti korozi: Obecně dobré, ale méně odolné než titan, zejména ve slané vodě. Pro zvýšení ochrany se často používá eloxování nebo jiné povlaky.
  • Efektivita nákladů: Hliníkové prášky jsou obecně levnější než titanové prášky a proces tisku může být někdy rychlejší, což může vést k nižším celkovým nákladům na díl. Díky tomu je AlSi10Mg atraktivní volbou pro méně kritické západky nebo v případech, kdy jsou hlavním faktorem náklady, což je klíčový faktor pro velkoobchodní odběratele.
  • Vhodné aplikace: AlSi10Mg je ideální pro krycí západky na přístupových panelech pro avioniku nebo nekritické systémy, sekundární konstrukční kryty, součásti bezpilotních letounů nebo prototypy, kde není nutná extrémní pevnost nebo teplotní odolnost titanu. Poskytuje výraznou úsporu hmotnosti oproti oceli nebo dokonce těžším hliníkovým slitinám používaným v tradičních konstrukcích.
  • Úvahy o zpracování při výrobě kovů metodou AM: AlSi10Mg se zpracovává především pomocí L-PBF. Pro dosažení hustých dílů je třeba pečlivě kontrolovat parametry. Tepelné zpracování po tisku (obvykle cyklus T6 zahrnující rozpuštění a umělé stárnutí) je nezbytné pro dosažení optimálních mechanických vlastností (pevnost a tažnost). Povrchová úprava a povlakování (např. eloxování) jsou běžnými kroky následného zpracování.

Zásadní význam kvality prášku

Bez ohledu na zvolenou slitinu je kvalita kovového prášku použitého v procesu AM naprosto zásadní pro integritu a výkonnost konečného dílu - zejména pro náročné letecké aplikace. Mezi klíčové vlastnosti prášku patří:

  • Sféricita: Vysoce kulovité částice prášku rovnoměrně proudí a hustě se nabalují na práškové lože, což vede ke konzistentnímu tavení a minimalizaci pórovitosti výsledného dílu.
  • Tekutost: Dobrý tok zajišťuje rovnoměrné rozprostření vrstev prášku během procesu tisku a zabraňuje vzniku vad.
  • Čistota: Znečišťující látky (např. kyslík, dusík, uhlík) mohou zhoršovat mechanické vlastnosti. Přísná kontrola chemického složení prášku je nezbytná.
  • Distribuce velikosti částic (PSD): Řízená PSD zajišťuje předvídatelné chování při tavení a dobrou hustotu balení. Jemné částice mohou způsobit problémy, zatímco příliš velké částice se nemusí zcela roztavit.

Firmy jako Met3dp investovat velké prostředky do pokročilých technik výroby prášků, jako jsou Vakuová indukční tavicí plynová atomizace (VIGA) a Proces plazmové rotující elektrody (PREP). Tyto metody v kombinaci s přísnou kontrolou kvality umožňují vyrábět kovové prášky (včetně Ti-6Al-4V, AlSi10Mg a široké škály dalších slitin, jako jsou superslitiny na bázi niklu, nerezové oceli, CoCrMo, a dokonce i specializované slitiny titanu, jako jsou TiNi a TiTa, které se používají v jiných náročných oborech) s vysokou sféricitou, kontrolovanou PSD, čistotou a tekutostí požadovanou pro aditivní výrobu v letecké kvalitě. Jejich portfolio produktů odráží tento závazek k vysoce výkonným materiálům. Pro aplikace v letectví a kosmonautice je nezbytné odebírat prášek od renomovaného dodavatele B2B s transparentní dokumentací kvality.

Průvodce výběrem materiálu (zjednodušený)

PožadavekDoporučená primární volbaSekundární volba / úvahy
Nejvyšší pevnost/hmotnostTi-6Al-4VTopologicky optimalizovaný AlSi10Mg
Vysoká teplotaTi-6Al-4V(Ostatní superslitiny na bázi Ni, pokud teplota > 315 °C)
Extreme Corrosion Res.Ti-6Al-4VAlSi10Mg s povlakem
Nejnižší hmotnostAlSi 10MgVysoce optimalizovaný Ti-6Al-4V
Nejnižší nákladyAlSi 10MgZvažte zjednodušení konstrukce pro Ti-6Al-4V
Maximální spolehlivostTi-6Al-4V (s HIP)AlSi10Mg (s T6 & důkladné NDT)
Rychlé prototypováníAlSi10Mg (často rychlejší)Ti-6Al-4V (EBM/SEBM může být rychlý)

Export do archů

Proces výběru materiálu nakonec vyžaduje úzkou spolupráci mezi konstruktéry, specialisty na materiály a poskytovatelem služeb AM, aby bylo zajištěno, že zvolená slitina v kombinaci s vhodným procesem AM a následnými kroky zpracování splňuje všechny funkční, výkonnostní a certifikační požadavky pro konkrétní aplikaci upevnění západky kapotáže v letectví.

Úvahy o konstrukci aditivně vyráběných zámků kapotáže

Úspěšné využití aditivní výroby kovů (AM) pro složité, kritické součásti, jako jsou západky pro upevnění leteckých kapotáží, vyžaduje více než jen vložení stávajícího modelu CAD určeného pro obrábění do 3D tiskárny. Vyžaduje to zásadní posun v konstrukčním myšlení a přijetí zásad Design pro aditivní výrobu (DfAM). DfAM není jen o přizpůsobení se procesu AM, ale o aktivním využití jeho jedinečných schopností k dosažení vynikajícího výkonu, nižší hmotnosti a lepší funkčnosti, které by tradičními metodami nebyly dosažitelné. Pro inženýry, kteří navrhují západky, a manažery nákupu, kteří je obstarávají, je pochopení DfAM klíčové pro odhalení skutečného potenciálu kovového 3D tisku a efektivní spolupráci s B2B výrobními partnery.

Přijetí aditivního myšlení:

Základním principem DfAM je odklon od omezení subtraktivní výroby (jaký materiál lze vyrobit z materiálu, který se odstraněno snadno?) směrem k možnostem aditivní konstrukce (kde se materiál potřebujete umístit?). To zahrnuje:

  • Funkční, nikoli geometrické myšlení: Místo toho, aby konstruktéři začali s tvarem bloku, definují funkční požadavky, cesty zatížení, rozhraní a prostorová omezení. Geometrie se pak vyvíjí tak, aby tyto potřeby splňovala co nejefektivněji, což často vede k organickým, biomimetickým formám.
  • Využití složitosti: Na rozdíl od obrábění se AM daří díky složitosti, která často nepřináší výrazné náklady. Konstruktéři by měli aktivně vyhledávat příležitosti k integraci více dílů, vytváření složitých vnitřních prvků a optimalizaci tvarů, aniž by byli zbytečně omezováni obavami o vyrobitelnost z minulosti.
  • Navrhování pro proces: Zásadní je porozumět nuancím zvoleného procesu AM - ať už jde o laserovou fúzi v práškovém loži (L-PBF) nebo tavení elektronovým svazkem (EBM/SEBM). Faktory, jako je minimální velikost prvku, požadavky na podpůrnou konstrukci, vliv orientace sestavení a dosažitelné tolerance, musí být při návrhu zohledněny od samého počátku.

Klíčové strategie DfAM pro zámky potahů:

  1. Optimalizace topologie (TopOpt):
    • Co to je: Výkonný výpočetní nástroj, který optimalizuje rozložení materiálu v definovaném návrhovém prostoru na základě specifických zatěžovacích podmínek, okrajových omezení a výkonnostních cílů (např. minimalizace hmotnosti, maximalizace tuhosti).
    • Aplikace na západky: U nosné součásti západky konstruktéři definují, kde se upevňuje, kde působí zatížení (aerodynamické, upínací síly) a případné ochranné zóny. Software TopOpt pak vygeneruje vysoce efektivní, často skeletovou nebo příhradovou konstrukci, která splňuje požadavky na pevnost s minimální spotřebou materiálu.
    • Výhody: Výrazné snížení hmotnosti (často o 20-60 %), lepší konstrukční účinnost a jedinečný estetický vzhled. Výsledné organické tvary jsou ideální pro výrobu AM.
    • Nástroje: Software jako Altair OptiStruct, Dassault Systèmes TOSCA, Ansys Mechanical. Vyžaduje pečlivé nastavení zatěžovacích stavů a omezení pro přesné výsledky.
  2. Příhradové konstrukce a výplně:
    • Koncept: Nahrazení objemů pevných materiálů vnitřními mřížovými nebo buněčnými strukturami (např. krychle, osmiúhelník, gyroid).
    • Aplikace západek: Zatímco primární nosné prvky mohou zůstat pevné nebo topologicky optimalizované, vnitřní části těla západky nebo nekritické prvky mohou potenciálně obsahovat mřížky pro další snížení hmotnosti, aniž by byla obětována potřebná tuhost nebo pevnost v určitých směrech. Mřížky lze rovněž navrhnout pro tlumení vibrací.
    • Úvahy: Vyžaduje specializovaný software pro generování a analýzu. Odstranění prášku z velmi jemných vnitřních mřížek může být náročné, což ovlivňuje výběr konstrukce.
  3. Navrhování minimálních podpůrných konstrukcí:
    • Potřeba podpory: Při tavení v práškovém loži vyžadují převisy a prvky pod určitým úhlem vzhledem ke konstrukční desce (obvykle 45 stupňů) podpůrné konstrukce, které je ukotví k desce nebo nižším vrstvám, zabrání jejich zhroucení a zvládnou tepelné namáhání.
    • Proč je minimalizovat: Podpěry spotřebovávají další materiál, prodlužují dobu výroby, vyžadují pracné a potenciálně škodlivé procesy odstraňování a mohou negativně ovlivnit povrchovou úpravu v místě jejich upevnění.
    • Techniky DfAM:
      • Samonosné úhly: Navrhování převisů strmějších, než je kritický úhel (např. > 45 stupňů).
      • Fazety a řízky: Použití zkosení místo ostrých vodorovných převisů na hranách směřujících dolů.
      • Tvar slzy pro otvory: Vodorovná orientace otvorů často vyžaduje podpěry. Jejich konstrukce ve tvaru slzy nebo kosočtverce je může učinit samonosnými.
      • Obětní funkce: Navrhování tenkých žeber nebo prvků určených speciálně k podepření kritické oblasti, které lze později snadno opracovat.
      • Orientace na stavbu: Strategická volba orientace západky na konstrukční desce, aby se minimalizovala celková plocha vyžadující podporu.
  4. Minimální velikost prvku a tloušťka stěny:
    • Omezení procesu: Každý aditivní výrobní proces (L-PBF, EBM/SEBM) má omezení, pokud jde o nejmenší prvky (např. kolíky, tenké stěny), které může spolehlivě vytvořit. To je ovlivněno velikostí paprsku, tloušťkou vrstvy a velikostí částic prášku.
    • Typické hodnoty: L-PBF obecně nabízí jemnější rozlišení prvků (např. stěny do ~0,3-0,5 mm) ve srovnání s EBM (např. ~0,5-1,0 mm), i když se to liší podle stroje a materiálu.
    • Pravidlo pro navrhování: Konstruktéři musí zajistit, aby všechny kritické prvky v konstrukci západky (např. malé čepy, zajišťovací jazýčky, tenké stěny pouzdra) přesahovaly minimální vyrobitelnou velikost pro zvolený proces a kombinaci materiálů. Navrhování příliš tenkých stěn může vést k neúplnému vytvoření nebo deformaci.
  5. Strategie konsolidace části:
    • Cíl: Snižte počet jednotlivých součástí v sestavě západky.
    • Jak: Identifikujte sousední díly, které lze spojit do jediné součásti AM, aniž by došlo k narušení funkce. Hledejte možnosti integrace držáků, pák, pružinových sedel nebo krytů.
    • Příklad: Tradiční zámek může mít samostatné pouzdro, páku, otočný čep a montážní konzolu. DfAM by mohl integrovat pouzdro a držák a možná navrhnout otočný čep páky přímo do pouzdra (s využitím schopnosti AM&#8217 vytvářet složité vnitřní geometrie) a eliminovat čep.
    • Výhody: Zkrácení doby montáže/nákladů, méně poruchových bodů, zjednodušení nákupu a zásob pro dodavatelské řetězce B2B.
  6. Navrhování funkčních prvků pro AM:
    • Kompatibilní mechanismy: Využití flexibility materiálu a geometrické volnosti AM&#8217 k návrhu prvků, které fungují jako pružiny nebo panty bez samostatných součástí (např. pružný jazýček, který funguje jako detent).
    • Integrované kanály: Návrh vnitřních kanálků pro mazání, chlazení nebo vedení malých vodičů/senzorů v tělese západky.
    • Optimalizovaná rozhraní: Navrhování styčných ploch, zajišťovacích prvků a vůlí s ohledem na dosažitelné tolerance a kvalitu povrchu procesu AM.
  7. Plánování orientace na stavbu:
    • Dopad: Orientace, ve které je západka umístěna na konstrukční plošině, má významný vliv na:
      • Podpůrné struktury: Částka a místo.
      • Doba výstavby: Řídí se především výškou (počtem vrstev).
      • Povrchová úprava: Povrchy směřující nahoru a svislé povrchy jsou obecně hladší než povrchy směřující dolů, které vyžadovaly oporu.
      • Anizotropie: Mechanické vlastnosti se mohou mírně lišit v závislosti na směru stavby vzhledem ke směru zatížení.
    • Strategie: Často zahrnuje analýzu kompromisů. Simulační nástroje mohou pomoci předpovědět výsledky pro různé orientace. Spolupráce s poskytovatelem služeb AM (jako je Met3dp, který rozumí nuancím svého procesu SEBM) je zásadní pro určení optimální orientace z hlediska kvality, nákladů a výkonu.
  8. Navrhování pro následné zpracování:
    • Přístupnost: Zajistěte, aby byly podpěrné konstrukce fyzicky přístupné pro nástroje pro demontáž bez poškození dílu. Pokud je to možné, vyhněte se složitým vnitřním podpěrám.
    • Přídavky na obrábění: Pokud určité povrchy vyžadují přísné tolerance nebo jemnou povrchovou úpravu dosažitelnou pouze obráběním, přidejte do těchto oblastí v návrhu dodatečný materiál (např. 0,5-1,0 mm), který bude později opracován.
    • Úvahy o HIP: Ujistěte se, že konstrukce nemá vlastnosti, které by mohly být ohroženy vysokým tlakem/teplotou HIP. Navrhněte prvky, které umožňují účinné čištění před HIP.
    • Přístup k inspekci: Zvažte, jakým způsobem budou kritické prvky měřeny a kontrolovány (např. přímá viditelnost pro sondy souřadnicových měřicích strojů, přístup pro metody NDT).

Efektivní DfAM je iterativní proces, který často vyžaduje spolupráci mezi konstruktérem a výrobním partnerem AM. Přední dodavatelé aditivní výroby B2B nabízejí konzultační služby DfAM, které klientům pomáhají optimalizovat jejich návrhy a zajišťují, že komponenty, jako jsou západky kapotáže, jsou nejen tisknutelné, ale skutečně vylepšené aditivním procesem.

855

Dosažitelné tolerance, povrchová úprava a rozměrová přesnost

Přestože aditivní výroba kovů nabízí neuvěřitelnou geometrickou volnost, je pro konstruktéry a manažery nákupu zásadní mít realistická očekávání ohledně dosažitelných rozměrových tolerancí a povrchové úpravy přímo z tiskárny (stav po výrobě). Tyto faktory přímo ovlivňují lícování dílu, jeho funkci, aerodynamické vlastnosti a potřebu následných kroků následného zpracování. Pochopení typických schopností a omezení různých AM procesů je nezbytné pro navrhování párových dílů, definování výkresových specifikací a vyhodnocování potenciálních dodavatelů B2B výroby.

Rozměrové tolerance:

Rozměrová tolerance označuje přípustnou odchylku rozměrů dílu od jeho jmenovité specifikace v modelu CAD. V případě kovové AM ovlivňuje výsledné tolerance několik faktorů:

  • AM proces: L-PBF obecně nabízí přísnější tolerance při výrobě než EBM/SEBM díky menší tloušťce vrstvy, menšímu objemu taveniny a nižším teplotám zpracování, což vede k menšímu tepelnému zkreslení.
  • Materiál: Různé materiály vykazují během zpracování různou míru smršťování a tepelného chování.
  • Geometrie dílu & Velikost: Větší díly a složité geometrie s výraznými teplotními odchylkami jsou náchylnější k deformaci a odchylkám.
  • Parametry sestavení: Tloušťka vrstvy, strategie skenování a příkon energie ovlivňují přesnost.
  • Kalibrace strojů & Stav: Pravidelná kalibrace a údržba jsou nezbytné pro zajištění stálé přesnosti.
  • Následné zpracování: Tepelné zpracování s uvolněním napětí může způsobit drobné rozměrové změny, se kterými je třeba počítat.

Typické tolerance podle konstrukce:

ProcesObecná tolerance (menší prvky < 100 mm)Obecná tolerance (větší prvky > 100 mm)Poznámky
L-PBF± 0,1 mm až ± 0,2 mm± 0,1 % až ± 0,2 % rozměruOptimalizací lze dosáhnout větších tolerancí u specifických prvků.
EBM / SEBM± 0,2 mm až ± 0,4 mm± 0,2 % až ± 0,4 % rozměruVyšší teplota procesu snižuje napětí, ale může zvýšit deformace.

Export do archů

Odmítnutí odpovědnosti: Jedná se o obecné pokyny. Konkrétní možnosti stroje, optimalizované parametry a geometrie dílů výrazně ovlivňují skutečné výsledky. Vždy se poraďte s poskytovatelem AM služeb.

Důsledky pro západky plátování:

  • Kritická rozhraní: Pro součásti zámků, které vyžadují přesné uložení (např. styčné plochy, otočné body, zajišťovací prvky), nemusí být tolerance při sestavování v systému AM dostatečné. Tyto prvky často vyžadují sekundární CNC obrábění, aby se dosáhlo přesnosti na úrovni leteckého prostoru (např. tolerance ±0,025 mm až ±0,05 mm).
  • DfAM: Konstruktéři musí s těmito typickými tolerancemi počítat. Prvky vyžadující vysokou přesnost by měly být navrženy se započtením obráběcího materiálu. Nekritické rozměry mohou často akceptovat tolerance při výrobě, čímž se ušetří náklady na následné zpracování.
  • Specifikace pro zadávání veřejných zakázek: Výkresy dílů AM by měly jasně rozlišovat mezi rozměry vyžadujícími přísné tolerance při obrábění a rozměry přijatelnými ve stavu po sestavení nebo po zpracování (např. po HIP/tepelném zpracování). Tato jasnost je zásadní pro přesné stanovení cenových nabídek ze strany B2B dodavatelů.

Povrchová úprava (drsnost):

Drsnost povrchu, obvykle kvantifikovaná pomocí průměrné drsnosti (Ra), popisuje strukturu povrchu součásti. V AM se při procesu po vrstvách vytváří drsnější povrch ve srovnání s tradičním obráběním nebo leštěním.

  • Faktory ovlivňující Ra:
    • Tloušťka vrstvy: Silnější vrstvy mají zpravidla za následek drsnější povrch.
    • Velikost částic prášku: Větší částice prášku přispívají k drsnosti.
    • Úhel sestavení: Plochy postavené pod úhlem (efekt schodiště&#8221) a plochy směřující dolů, které vyžadují podpůrné konstrukce, jsou obvykle drsnější než svislé stěny nebo plochy směřující nahoru. EBM/SEBM často vytváří drsnější povrchy než L-PBF v důsledku větší velikosti prášku a dynamiky taveniny.
    • Parametry procesu: Výkon laserového/elektronového paprsku, rychlost skenování.

Typická drsnost povrchu (Ra):

ProcesVertikální stěny / Up-SkinDown-Skin / Podporované povrchyPoznámky
L-PBF5 – 15 µm (mikrometrů)15 – 30 µm+Velmi závisí na parametrech a materiálu.
EBM / SEBM20 – 40 µm35 – 50 µm+Obecně drsnější než L-PBF.

Export do archů

Odmítnutí odpovědnosti: Hodnoty jsou orientační. Následné zpracování může výrazně zlepšit kvalitu povrchu.

Důsledky pro západky plátování:

  • Aerodynamika: U vnějších povrchů kapotáže nebo součástí západky vystavených proudění vzduchu je často vyžadován hladký povrch, aby se minimalizoval odpor vzduchu. Povrchy AM ve stavu, v jakém jsou vyrobeny, jsou jen zřídkakdy dostatečně hladké pro vnější aerodynamické aplikace bez výrazné povrchové úpravy.
  • Styčné plochy a opotřebení: Drsný povrch může způsobit tření a opotřebení pohyblivých součástí západky nebo místa, kde se západka dotýká kapotáže/konstrukce. Tyto povrchy obvykle vyžadují obrábění nebo leštění.
  • Únavový život: Drsnost povrchu může sloužit jako iniciační místo pro vznik únavových trhlin. Ke zlepšení únavových vlastností kritických součástí zámků se často používají dokončovací procesy, jako je leštění nebo kuličkování.
  • Estetika: Zatímco u vnitřních součástí je to méně důležité, viditelné západky mohou vyžadovat povrchovou úpravu z estetických důvodů.

Dosažení přesnosti a plynulosti:

Tam, kde jsou tolerance a povrchová úprava podle konstrukce nedostatečné, je nezbytné následné zpracování:

  • CNC obrábění: Nejběžnější metoda pro dosažení těsných tolerancí (±0,025 mm nebo lepších) a hladkých povrchů (Ra &;lt; 1,6 µm nebo lepší) na specifických prvcích nebo celých površích.
  • Broušení/leštění: Používá se k dosažení velmi jemných povrchových úprav (Ra &;lt; 0,8 µm nebo dokonce zrcadlových povrchů) na kritických těsnicích nebo ložiskových plochách.
  • Hromadné dokončování: Procesy, jako je bubnové nebo vibrační dokončování, mohou zlepšit kvalitu povrchu a odjehlit hrany na více dílech současně, ačkoli nabízejí menší kontrolu rozměrů než obrábění.
  • Zpevňování povrchu / tryskání kuličkami: Primárně se používá ke zvýšení únavové životnosti vyvoláním tlakového namáhání, ale poskytuje také rovnoměrný matný povrch.

Metrologie a kontrola:

Ověřování rozměrové přesnosti a kvality povrchu je v leteckém průmyslu velmi důležité. Mezi běžné metody patří:

  • Souřadnicové měřicí stroje (CMM): Vysoce přesné sondování pro ověření rozměrů podle modelu CAD.
  • 3D laserové skenování / skenování strukturovaným světlem: Zachycení celé geometrie dílu pro porovnání s CAD, užitečné pro složité tvary a kontrolu prvního výrobku (FAI).
  • Povrchové profilometry: Měření drsnosti povrchu (Ra).
  • Počítačová tomografie (CT): Nedestruktivní kontrola vnitřních vlastností a detekce vnitřních defektů (pórovitost).

Spolehliví poskytovatelé AM, jako je Met3dp, kladou důraz na kontrolu procesů a kalibraci strojů, aby dosáhli co největší přesnosti a konzistence svých systémů (např. tiskárny SEBM jsou známé svou spolehlivostí). Zároveň však úzce spolupracují se zákazníky na definování a provedení nezbytných kroků následného zpracování a metrologie, aby splnili přísné specifikace leteckých výkresů a normy kvality požadované odděleními pro zadávání zakázek.

Požadavky na následné zpracování 3D tištěných západek

Běžnou mylnou představou o aditivní výrobě kovů je, že díly vyjíždějí z tiskárny připravené k použití. Ve skutečnosti, zejména u náročných leteckých aplikací, jako jsou západky pro upevnění kapotáže, je proces tisku často pouze prvním krokem. Řada klíčových kroky následného zpracování jsou obvykle nutné k přeměně sestavené součásti na letuschopný, funkční díl, který splňuje všechny technické specifikace a požadavky na letovou způsobilost. Pochopení tohoto pracovního postupu je nezbytné pro přesný odhad nákladů, plánování doby realizace a výběr schopného B2B výrobního partnera s komplexními schopnostmi.

Konkrétní kroky následného zpracování do značné míry závisí na použitém procesu AM (L-PBF vs. EBM/SEBM), materiálu (Ti-6Al-4V vs. AlSi10Mg), složitosti návrhu a specifických požadavcích na výkonnost západky. Mezi běžné kroky patří:

  1. Demontáž a odprašování dílů:
    • Proces: Po dokončení sestavování a ochlazení se sestavovací platforma s vytištěnou západkou (západkami) vyjme ze stroje. Přebytečný kovový prášek obklopující díly musí být pečlivě odstraněn, často pomocí vakuových systémů a kartáčů v kontrolovaném prostředí, aby bylo možné prášek obnovit a recyklovat. Tento krok je zásadní, aby volný prášek neovlivňoval následné procesy nebo se nezachytil ve vnitřních prvcích.
    • Výzvy: Odstraňování prášku ze složitých vnitřních kanálků nebo těsně zabalených mřížkových struktur navržených pomocí DfAM může být obtížné a vyžaduje pečlivé plánování a provedení.
  2. Odstranění podpůrné konstrukce:
    • Účel: Odstranění dočasných konstrukcí, kterými byl díl během stavby ukotven.
    • Metody: Často se jedná o ruční proces s použitím ručního nářadí (kleště, štípací kleště), pásových pil nebo elektroerozivního obrábění (EDM) pro jemné nebo těžko přístupné podpěry. Pro přesné odstranění podpěr integrované s obráběním prvků lze použít také CNC obrábění.
    • Výzvy: Může být časově a pracovně náročné. Nebezpečí poškození povrchu dílu, pokud se neprovádí pečlivě. DfAM zde hraje velkou roli - minimalizace podpěr díky chytrému návrhu tuto námahu výrazně snižuje. Zbytkové podpěry “vroubky” často vyžadují broušení nebo obrábění pro hladký povrch.
  3. Úleva od stresu / tepelné ošetření:
    • Účel: Rychlé cykly ohřevu a chlazení, které jsou pro AM, zejména L-PBF, typické, vyvolávají v dílu značná zbytková napětí. Tato napětí mohou způsobit deformace a negativně ovlivnit mechanické vlastnosti, zejména únavovou životnost. Tepelné zpracování tato napětí zmírňuje a může také optimalizovat mikrostrukturu materiálu pro požadované vlastnosti (pevnost, tažnost, tvrdost).
    • Proces: Díly se zahřívají v peci (často ve vakuu nebo v inertní atmosféře u reaktivních materiálů, jako je titan) na určitou teplotu, po určitou dobu se udržují a poté se řízenou rychlostí ochlazují.
      • Ti-6Al-4V: Obvykle vyžaduje uvolnění napětí při středních teplotách (např. 650-800 °C) a následné řízené ochlazení. Pro dosažení vyšší pevnosti lze použít ošetření roztokem a stárnutí (STA).
      • AlSi10Mg: Obvykle se podrobuje tepelnému zpracování T6 (rozpuštění a následné umělé stárnutí), aby se dosáhlo optimální pevnosti.
    • Důležitost: Jedná se o kritické krok pro téměř všechny konstrukční letecké AM díly, aby byla zajištěna rozměrová stabilita a mechanická integrita. Pro letový hardware musí být prováděn certifikovanými zařízeními (např. akreditovanými NADCAP).
  4. Izostatické lisování za tepla (HIP):
    • Účel: Odstranění zbytkové vnitřní pórovitosti (mikroskopických dutin), která může někdy zůstat po procesu AM i při optimalizovaných parametrech. Pórovitost působí jako koncentrátor napětí a výrazně snižuje únavovou životnost.
    • Proces: Díly jsou vystaveny vysoké teplotě (pod bodem tání) a vysokému izostatickému tlaku (za použití inertního plynu, např. argonu) současně ve specializované nádobě HIP. Tlak sbalí vnitřní dutiny a materiál se difuzně spojí přes rozhraní dutin.
    • Důležitost: Základní pro většinu únavově kritických nebo lomově kritických leteckých součástí, včetně mnoha konstrukčních západek. Výsledkem HIPování jsou součásti s téměř 100% hustotou, lepší tažností, výrazně zvýšenou únavovou životností a sníženou variabilitou mechanických vlastností. Často je nařízeno hlavními dodavateli a certifikačními orgány v leteckém průmyslu. Vyžaduje specializované, certifikované poskytovatele.
  5. Povrchová úprava:
    • Účel: K dosažení požadované drsnosti povrchu (Ra), zlepšení estetiky, přípravě na nátěry nebo odstranění drobných nedokonalostí.
    • Metody:
      • Obrábění (CNC): Pro dosažení těsných tolerancí a hladkých povrchů na specifických prvcích (styčné plochy, rozhraní).
      • Broušení/leštění: Pro velmi hladké povrchy s nízkým obsahem Ra na těsnicích nebo ložiskových plochách.
      • Hromadné dokončování (bubnové, vibrační): Nákladově efektivní způsob odjehlování hran a zajištění jednotné povrchové úpravy na více dílech, zejména na menších součástech západek.
      • Tryskání kuličkami / kuličkování: Vytváří rovnoměrný matný povrch a, což je důležité, vyvolává na povrchu tlakové zbytkové napětí, které výrazně zvyšuje únavovou odolnost. Často se používá na součástech Ti-6Al-4V.
  6. Nátěry a povrchové úpravy:
    • Účel: Pro zvýšení odolnosti proti korozi, zlepšení odolnosti proti opotřebení, zajištění tepelně bariérových vlastností nebo splnění specifických požadavků na vlastnosti povrchu.
    • Běžné ošetření západek:
      • Eloxování (pro hliník): Vytváří tvrdou vrstvu oxidu odolnou proti korozi. Lze také barvit pro barevné odlišení.
      • Pasivace (pro titan): Posiluje přirozenou ochrannou vrstvu oxidu.
      • Maziva se suchým filmem / povlaky DLC: Aplikuje se na pohyblivé části mechanismu západky, aby se snížilo tření a opotřebení.
      • Barva / základový nátěr: Pro ochranu životního prostředí a sladění s barvou letadla.
      • Chemické konverzní nátěry: Zlepšuje odolnost proti korozi a přilnavost nátěru.
  7. Kontrola a testování (zajištění kvality):
    • Účel: Ověřit, zda finální zámek splňuje všechny rozměrové, materiálové a výkonnostní specifikace.
    • Metody:
      • Rozměrová kontrola: CMM, 3D skenování (jak bylo uvedeno výše).
      • Nedestruktivní zkoušení (NDT): Klíčové pro hledání vnitřních a povrchových vad bez poškození dílu. Mezi běžné metody NDT pro letecké díly AM patří:
        • Počítačová tomografie (CT): Metoda založená na rentgenovém záření k vizualizaci vnitřní struktury a detekci pórovitosti nebo inkluzí.
        • Fluorescenční penetrační kontrola (FPI): Detekuje trhliny porušující povrch.
        • Kontrola magnetických částic (MPI): Detekuje povrchové a blízké povrchové vady ve feromagnetických materiálech (ne Ti nebo Al).
        • Ultrazvukové testování (UT): Zjišťuje vnitřní vady.
      • Destruktivní testování: Provádí se na reprezentativních zkušebních kuponech postavených vedle dílů nebo někdy na obětovaných dílech za účelem ověření vlastností materiálu (pevnost v tahu, mez kluzu, prodloužení, únavová životnost).
    • Dokumentace: Důkladná dokumentace všech kroků následného zpracování a výsledků kontroly je pro sledovatelnost a certifikaci v letectví a kosmonautice povinná.

Integrace pracovních postupů pro B2B výrobu:

Klíčovým rozlišovacím znakem dodavatelů aditivní výroby B2B s vysokou kapacitou je jejich schopnost efektivně řídit celý tento pracovní postup po zpracování, a to buď prostřednictvím vlastních kapacit, nebo sítě kvalifikovaných a certifikovaných partnerů (např. NADCAP akreditovaných pro tepelné zpracování, HIP, NDT). Manažeři nákupu by měli hodnotit potenciální dodavatele nejen podle jejich tiskařských schopností, ale také podle jejich prokázaných odborných znalostí a infrastruktury pro spolehlivé zvládnutí těchto kritických navazujících procesů s plnou sledovatelností. Společnosti jako Met3dp, které se zaměřují na průmyslové aplikace a komplexní řešení, chápou důležitost tohoto integrovaného přístupu pro dodávání součástí připravených k letu.

856

Běžné problémy při 3D tisku leteckých západek a strategie jejich řešení

Přestože aditivní výroba kovů nabízí významné výhody pro výrobu západek leteckých kapotáží, není tato technologie bez problémů. Dosažení přísné kvality, spolehlivosti a konzistence, kterou vyžaduje letecký průmysl, vyžaduje pečlivou kontrolu celého procesního řetězce, od návrhu a manipulace s práškem až po tisk a následné zpracování. Povědomí o možných problémech a účinných strategiích jejich zmírnění je pro konstruktéry i výrobce klíčové, což zajistí úspěšné zavedení AM pro tyto kritické komponenty. Spolupráce se zkušeným poskytovatelem AM služeb, jako je Met3dp, který má hluboké znalosti procesů a robustní systémy kvality, je sama o sobě klíčovou strategií pro zmírnění dopadů.

1. Zbytkové napětí a deformace:

  • Výzva: Rychlé, lokalizované tání a tuhnutí během tavení v práškovém loži vytváří strmé tepelné gradienty. Při ochlazování a smršťování vrstev vznikají zbytková napětí uvnitř dílu a na rozhraní s konstrukční deskou. Nadměrná napětí mohou vést k:
    • Deformace/zkreslení: Díl se během sestavování nebo po něm deformuje a nesplňuje rozměrové tolerance.
    • Sestavte odpojení desky: Díl se může během tisku částečně nebo zcela oddělit od sestavovací desky, což může způsobit selhání sestavení.
    • Praskání: U náchylných materiálů nebo geometrií může vysoké napětí vést k praskání během sestavování nebo chlazení.
  • Strategie zmírnění dopadů:
    • Simulace: Použití softwaru pro simulaci procesu (např. Ansys Additive Suite, Simufact Additive) k předpovědi tepelného chování a rozložení zbytkového napětí před tiskem. Umožňuje optimalizovat orientaci sestavení a strategii podpory.
    • Optimalizovaná strategie sestavení: Pečlivý výběr orientace konstrukce pro minimalizaci koncentrace napětí; použití vhodných strategií skenování (např. skenování ostrůvků, šachovnicové vzory) pro řízení přívodu tepla.
    • Tepelný management: Předehřívání konstrukční desky (standardní u L-PBF) nebo udržování zvýšené teploty v konstrukční komoře (klíčová vlastnost systémů EBM/SEBM, jako jsou systémy Met3dp, které výrazně snižují napětí) in-situ).
    • Robustní podpůrné struktury: Navrhování podpěr nejen pro gravitaci, ale také pro pevné ukotvení dílu a účinné odvádění tepla.
    • Rychlá úleva od stresu po stavbě: Tepelné zpracování co nejdříve po sestavení je zásadní, zejména u dílů L-PBF, aby se uvolnila zbytková napětí dříve, než způsobí další deformace (např. při vyjmutí z konstrukční desky).

2. Obtížnost odstranění podpory a poškození dílů:

  • Výzva: Podpěrné konstrukce, ačkoli jsou nezbytné, musí být odstraněny. To může být obtížné, nákladné a potenciálně škodlivé, zejména pro:
    • Složité vnitřní geometrie: Podpěry uvnitř kanálů nebo složitých prvků mohou být velmi obtížně přístupné.
    • Choulostivé funkce: Použití síly k odstranění podpěr může způsobit zlomení nebo ohnutí tenkých stěn nebo malých čepů na západce.
    • Silné materiály: Odstranění dobře natavených podpěr z pevných materiálů, jako je Ti-6Al-4V, vyžaduje značné úsilí.
  • Strategie zmírnění dopadů:
    • DfAM je klíčový: Základním zmírněním je konstrukce západky, která minimalizuje potřebu podpěr (samonosné úhly, optimální orientace).
    • Podpěry pro odpojení/optimalizované podpěry: Použití specializovaných návrhů podpůrných konstrukcí (např. kuželových rozhraní, perforovaných konstrukcí) vygenerovaných softwarem pro přípravu konstrukce, aby se usnadnila demontáž.
    • Opatrné ruční odstranění: Vyžaduje kvalifikované techniky používající vhodné nástroje.
    • Bezkontaktní odstranění: Použití metod, jako je elektroerozivní obrábění drátem, pro přesné řezání v obtížných oblastech, ačkoli to zvyšuje náklady a čas.
    • Plánování přístupnosti: Zajištění fyzického přístupu k nástrojům pro odstranění podpěr.

3. Pórovitost:

  • Výzva: Přítomnost mikroskopických dutin nebo pórů v tištěném materiálu. Pórovitost vážně zhoršuje mechanické vlastnosti, zejména únavovou pevnost, a je pro kritické letecké součásti nepřijatelná. Mezi typy patří:
    • Nedostatek fúze: Při nedostatečném příkonu energie zůstávají mezi vrstvami nebo skenovacími stopami neroztavené částice prášku.
    • Pórovitost klíčové dírky: Nadměrný přívod energie způsobuje nestabilitu v bazénu taveniny a zachycuje plyn.
    • Pórovitost plynu: Plyn zachycený v částicích prášku (např. argon používaný při atomizaci) nebo zavedený během tisku se při tání rozpíná.
  • Strategie zmírnění dopadů:
    • Optimalizované parametry procesu: Důkladný vývoj a validace parametrů tisku (výkon laseru/paprsku, rychlost, tloušťka vrstvy, strategie skenování) specifických pro daný materiál a stroj.
    • Vysoce kvalitní prášek: Rozhodující je použití prášků s vysokou sféricitou, kontrolovanou PSD, nízkým obsahem vnitřního plynu a správnou manipulací, aby se zabránilo absorpci vlhkosti. To podtrhuje důležitost nákupu od dodavatelů zaměřených na kvalitu, jako je Met3dp, jejichž pokročilá atomizace (VIGA, PREP) a kontrola kvality minimalizují vrozené vady prášku.
    • Monitorování procesů: Pokročilá zařízení mohou zahrnovat monitorování in-situ (např. monitorování bazénu taveniny), aby bylo možné odhalit procesní anomálie, které by mohly vést ke vzniku pórovitosti.
    • Izostatické lisování za tepla (HIP): Nejúčinnější způsob, jak odstranit zbývající vnitřní pórovitost a zajistit maximální hustotu a výkon. Nezbytné pro většinu západek v leteckém průmyslu.

4. Anizotropie:

  • Výzva: Mechanické vlastnosti (např. pevnost, tažnost) dílů AM se mohou lišit v závislosti na směru vzhledem k vrstvám konstrukce (směr X, Y vs. Z). To je způsobeno sloupcovitým růstem zrn zarovnaným s tepelným gradientem během tuhnutí a potenciálními hraničními efekty vrstev. Konstruktéři musí s touto potenciální směrovostí počítat.
  • Strategie zmírnění dopadů:
    • Porozumění chování materiálů: Použití údajů o vlastnostech materiálu, které zohledňují orientaci konstrukce (vlastnosti Z vs. XY). Datové listy renomovaných dodavatelů materiálů/služeb by to měly uvádět.
    • Orientace na strategické budování: Orientace dílu tak, aby kritická napětí působila ve směru optimálních vlastností materiálu (často rovnoběžně s konstrukční deskou, XY).
    • Tepelné zpracování: Specifické tepelné zpracování může někdy homogenizovat mikrostrukturu a snížit stupeň anizotropie.
    • Konzervativní design: Použití vhodných bezpečnostních faktorů pro zohlednění možných směrových odchylek, pokud nelze orientaci plně optimalizovat.

5. Drsnost povrchu:

  • Výzva: Povrchy ve stavu, v jakém jsou vyrobeny, jsou ze své podstaty drsnější než povrchy obrobené, což může mít vliv na aerodynamiku, opotřebení, únavu a estetiku. Povrchy směřující dolů a povrchy postavené pod malým úhlem jsou obzvláště drsné v důsledku interakce s podpěrami a schodišťového efektu.
  • Strategie zmírnění dopadů:
    • Optimalizovaná orientace & Parametry: Vytváření kritických povrchů ve svislé poloze nebo jako prvků směřujících vzhůru, kde je to možné; jemné doladění parametrů pro konkrétní cíle v oblasti kvality povrchu (často kompromis s rychlostí vytváření).
    • Rozsáhlé následné zpracování: Provedení nezbytných kroků obrábění, broušení, leštění nebo hromadné úpravy pro dosažení požadovaných hodnot Ra na kritických površích. To je třeba zohlednit v nákladech a době realizace.
    • Povrchové úpravy: Zpevňování může zvýšit únavovou životnost i přes určitou přirozenou drsnost.

6. Splnění přísných požadavků na kvalifikaci v leteckém průmyslu & Certifikace:

  • Výzva: Letecký průmysl vyžaduje extrémně vysokou úroveň řízení procesů, opakovatelnosti, sledovatelnosti materiálu, dokumentace a kvalifikace dílů. Dosažení těchto cílů u relativně nových procesů AM vyžaduje značné investice a odborné znalosti. Kvalitu dílů může ovlivnit variabilita dávek prášku, výkon stroje nebo dovednosti obsluhy.
  • Strategie zmírnění dopadů:
    • Robustní systém řízení kvality (QMS): Spolupráce s dodavateli, kteří mají vyspělý systém řízení jakosti certifikovaný podle norem pro letecký průmysl (AS9100).
    • Ověřování a kontrola procesů: Důsledná validace parametrů stroje (IQ/OQ/PQ), průběžné sledování procesu a statistická kontrola procesu (SPC).
    • Sledovatelnost materiálu: Přísné sledování šarží prášku od získání přes výrobu až po finální díl.
    • Komplexní testování a dokumentace: Provádění požadovaných nedestruktivních a destruktivních zkoušek a vedení podrobných záznamů pro plnou sledovatelnost a podporu certifikace letové způsobilosti.
    • Zkušená partnerství: Spolupráce s poskytovateli služeb AM a inženýrskými týmy, které mají prokazatelné zkušenosti s kvalifikací leteckých komponent.

Úspěšné zvládnutí těchto výzev vyžaduje hluboké znalosti materiálových věd, fyziky procesů AM, principů DfAM a přísných metodik kontroly kvality. Zdůrazňuje, že je důležité, aby si letecké společnosti a jejich nákupní týmy vybíraly partnery pro aditivní výrobu B2B, kteří prokazují nejen pokročilé technologické schopnosti, ale také vyspělost procesů a zaměření na kvalitu, jež jsou nezbytné pro dodávání spolehlivých, letuschopných západek pro upevnění kapotáže.

Jak vybrat správného poskytovatele služeb 3D tisku kovů pro letecké komponenty

Výběr správného výrobního partnera je pravděpodobně jedním z nejdůležitějších rozhodnutí při zavádění aditivní výroby kovů pro letecké komponenty, jako jsou západky pro upevnění kapotáže. Jedinečné požadavky leteckého průmyslu - nekompromisní bezpečnostní standardy, přísné požadavky na kvalitu, složité kvalifikační procesy a potřeba absolutní spolehlivosti - znamenají, že ne všichni poskytovatelé AM služeb jsou si rovni. Výběr nevhodného partnera může vést k nákladným zpožděním, problémům s kvalitou, neúspěšným certifikacím a potenciálně nebezpečným součástem. Proto musí letečtí inženýři a manažeři nákupu provádět důkladnou prověrku a hodnotit potenciální dodavatele B2B podle přísného souboru kritérií, která zdaleka přesahují pouhé uvedení nejnižší ceny.

Zde je podrobný rozpis klíčových faktorů, které je třeba zvážit při hodnocení a výběru poskytovatele služeb AM pro výrobu západek kapotáže letecké třídy:

  1. Prokázané odborné znalosti a zkušenosti v oblasti letectví a kosmonautiky:
    • Záznamy o činnosti: Hledejte dodavatele s prokazatelnou historií úspěšné výroby komponentů, nejlépe konstrukčních nebo mechanických dílů, pro letecký průmysl. Požádejte o případové studie, příklady vyrobených podobných dílů (při dodržení NDA) a reference klientů z oblasti leteckého průmyslu.
    • Porozumění požadavkům: Rozumí specifikacím leteckých materiálů (AMS, Mil-Spec), doložkám kvality (např. Boeing, Airbus, Lockheed Martin), regulačním rámcům (FAA, EASA) a nuancím kvalifikačních procesů v leteckém průmyslu? Jejich tým by měl zahrnovat inženýry a pracovníky v oblasti kvality, kteří jsou obeznámeni s požadavky tohoto odvětví.
    • Řešení problémů: Mohou diskutovat o problémech, se kterými se setkali při předchozích projektech v oblasti letectví a kosmonautiky, a o tom, jak je překonali? To ukazuje na praktické zkušenosti nad rámec pouhého ovládání strojů.
  2. Příslušné certifikáty:
    • AS9100: Jedná se o mezinárodně uznávanou normu systému řízení kvality (QMS) speciálně pro letecký, kosmický a obranný průmysl. Certifikace podle AS9100 (v současnosti AS9100D) je často minimálním požadavkem na dodavatele leteckého hardwaru. Prokazuje robustní procesy pro řízení konfigurace, řízení rizik, sledovatelnost, řízení procesů a neustálé zlepšování přizpůsobené potřebám leteckého průmyslu. Ověřte platnost a rozsah certifikátu.
    • ISO 9001: Zatímco norma AS9100 zahrnuje normu ISO 9001, tato norma je obecnější normou QMS. Je dobrým základem, ale sama o sobě je pro kritické práce v letectví a kosmonautice obecně nedostatečná.
    • Akreditace NADCAP: Národní akreditační program pro letecké a obranné dodavatele poskytuje nezávislou certifikaci pro specifické ‘speciální procesy’. Zatímco samotný AM se v rámci NADCAP stále vyvíjí, klíčové je, že kroky následného zpracování často vyžadují. Zeptejte se, zda má poskytovatel (nebo jeho klíčoví subdodavatelé) akreditaci NADCAP pro:
      • Tepelné zpracování
      • Nedestruktivní zkoušení (NDT – FPI, MPI, UT, CT)
      • Zkušebny materiálů
      • Svařování (někdy relevantní pro následné opravy nebo sestavy)
      • Chemické zpracování (např. eloxování, pasivace)
    • Certifikace materiálu: Ujistěte se, že poskytovatel získává prášky od renomovaných dodavatelů, kteří poskytují úplné materiálové certifikáty dokládající chemický složení, PSD a shodu s příslušnými specifikacemi AMS nebo OEM.
  3. Materiálové schopnosti a kontrola kvality:
    • Příslušné portfolio slitin: Nabízejí specifické slitiny pro letectví a kosmonautiku požadované pro vaši západku (např. Ti-6Al-4V, AlSi10Mg, Inconel 718/625)? Jaká je jejich úroveň zkušeností se zpracováním těchto materiálů?
    • Řízení kvality prášku: To je velmi důležité. Informujte se o jejich postupech pro:
      • Získávání prášku: Používají schválené dodavatele leteckého prášku?
      • Příchozí kontrola: Jak ověřují kvalitu vstupních šarží prášku (např. chemie, analýza PSD)?
      • Manipulace a skladování: Postupy k zabránění kontaminace a absorpce vlhkosti (např. skladování v řízené atmosféře, prosévání).
      • Sledovatelnost: Sledování šarží prášku od příjmu přes výrobu až po finální díl.
      • Strategie recyklace: Pokud prášek recyklují (běžná praxe), jaké jsou jejich postupy pro sledování chemického složení a morfologie prášku při vícenásobném použití, aby byla zajištěna stálá kvalita? Renomovaní poskytovatelé, jako je Met3dp, s vlastními pokročilými možnostmi výroby prášků (VIGA, PREP), mají často přirozenou výhodu v pochopení a kontrole kvality prášků od zdroje.
  4. Vybavení, technologie a kapacita:
    • Vhodná technologie AM: Mají správný typ stroje (L-PBF, EBM/SEBM) pro vaši konkrétní konstrukci západky, materiál a požadavky? (např. technologie SEBM společnosti Met3dp&#8217 je často upřednostňována pro díly citlivé na napětí Ti-6Al-4V).
    • Stav a kalibrace stroje: Jsou stroje dobře udržovány a pravidelně kalibrovány, aby byla zajištěna přesnost a konzistence?
    • Kapacita a redundance: Mají dostatečnou kapacitu strojů, aby splnili vaše požadavky na dodací lhůty, včetně možných výkyvů v poptávce po velkoobchodních objednávkách B2B? Mají více strojů, aby zajistili redundanci pro případ výpadku?
    • Možnosti následného zpracování: Zhodnoťte jejich vlastní kapacity pro základní kroky následného zpracování (uvolnění napětí, odstranění podpěr, základní povrchová úprava). Pokud kritické procesy, jako je HIP, obrábění, NDT nebo povrchová úprava, zadávají externím dodavatelům, zhodnoťte jejich síť schválených a certifikovaných subdodavatelů a způsob řízení dodavatelského řetězce. Integrovaná nabídka zjednodušuje řízení projektu.
  5. Robustní systém řízení kvality (QMS) v praxi:
    • Nad rámec certifikace: Hledejte důkazy o tom, že jejich systém řízení kvality je aktivně používán a účinný, nikoliv pouze certifikát na zdi. To zahrnuje:
      • Dokumentace řízení procesu: Podrobné pracovní pokyny, parametry procesu a kontrolní plány pro každý krok.
      • Sledovatelnost: Možnost sledovat materiály, procesy, operátory a výsledky kontrol zpětně ke konkrétnímu dílu nebo šarži (často prostřednictvím sériových čísel).
      • Správa konfigurace: Řízení změn návrhů, procesů a materiálů.
      • Řízení neshod: Postupy pro identifikaci, dokumentaci, oddělení a likvidaci neshodných dílů.
      • Nápravná a preventivní opatření (CAPA): Systém pro řešení hlavních příčin problémů a prevenci jejich opakování.
      • Školení a kvalifikace personálu: Zajištění řádného školení a kvalifikace obsluhy a inspektorů.
  6. Inženýrská a technická podpora:
    • Odborné znalosti DfAM: Mohou poskytnout odbornou podporu při optimalizaci návrhu západek pro aditivní výrobu (DfAM)? Mohou poradit s optimalizací topologie, minimalizací podpory a návrhem prvků?
    • Simulační schopnosti: Nabízejí simulaci procesu pro předvídání a zmírnění problémů, jako je deformace nebo zbytkové napětí?
    • Přístup založený na spolupráci: Jsou ochotni úzce spolupracovat s vaším technickým týmem během procesu návrhu, výroby prototypů a kvalifikace? Skutečný partner přináší přidanou hodnotu nad rámec pouhého tisku. Společnosti jako Met3dp, které se staví do pozice poskytovatelů komplexních řešení, zde často vynikají. Více informací o potenciálním poskytovatel služeb prostudováním informací o společnosti a technických zdrojů.
  7. Doba realizace a rychlost reakce:
    • Realistické citování: Poskytují jasné a realistické odhady doby realizace, které zohledňují všechny kroky procesu (tisk, fronty po zpracování, kontrola)?
    • Škálovatelnost výroby: Dokáží podpořit vaše potřeby od počátečních prototypů až po potenciální počáteční výrobu v nízkém objemu (LRIP) nebo sériovou výrobu pro velkoobchodní/B2B objemy?
    • Komunikace: Reagují na dotazy a proaktivně informují o stavu projektu?
  8. Struktura nákladů a transparentnost:
    • Podrobné citace: Poskytují transparentní nabídky, které rozdělují náklady spojené s materiály, strojním časem, prací, následným zpracováním a kontrolou kvality? Dejte si pozor na nabídky, které se zdají být příliš nízké - mohou vynechávat nezbytné kroky nebo dělat kompromisy v kvalitě.
    • Nabídka hodnoty: Zhodnoťte celkovou nabízenou hodnotu s ohledem na kvalitu, spolehlivost, technickou podporu a dobu dodání, nikoli pouze cenu za díl. Náklady na selhání v leteckém průmyslu jsou extrémně vysoké.
  9. Zabezpečení a dodržování předpisů:
    • Zabezpečení dat: Postupy pro nakládání s citlivými daty CAD a technickými informacemi (NDA).
    • Kontroly ITAR/vývozu: V případě potřeby (zejména u vojenských projektů) se ujistěte, že poskytovatel zná a dodržuje příslušné předpisy, jako je ITAR (International Traffic in Arms Regulations). Poznámka: Společnost Met3dp sídlí v Číně, takže projekty ITAR v USA by vyžadovaly zvláštní pozornost.

Výběr správného partnera pro AM zpracování kovů je investicí do kvality a spolehlivosti. Pokud věnujete čas důkladnému vyhodnocení potenciálních dodavatelů podle těchto kritérií, výrazně tím zvýšíte pravděpodobnost úspěšné realizace 3D tištěných západek pro upevnění kapotáže, které splňují náročné standardy leteckého průmyslu.

857

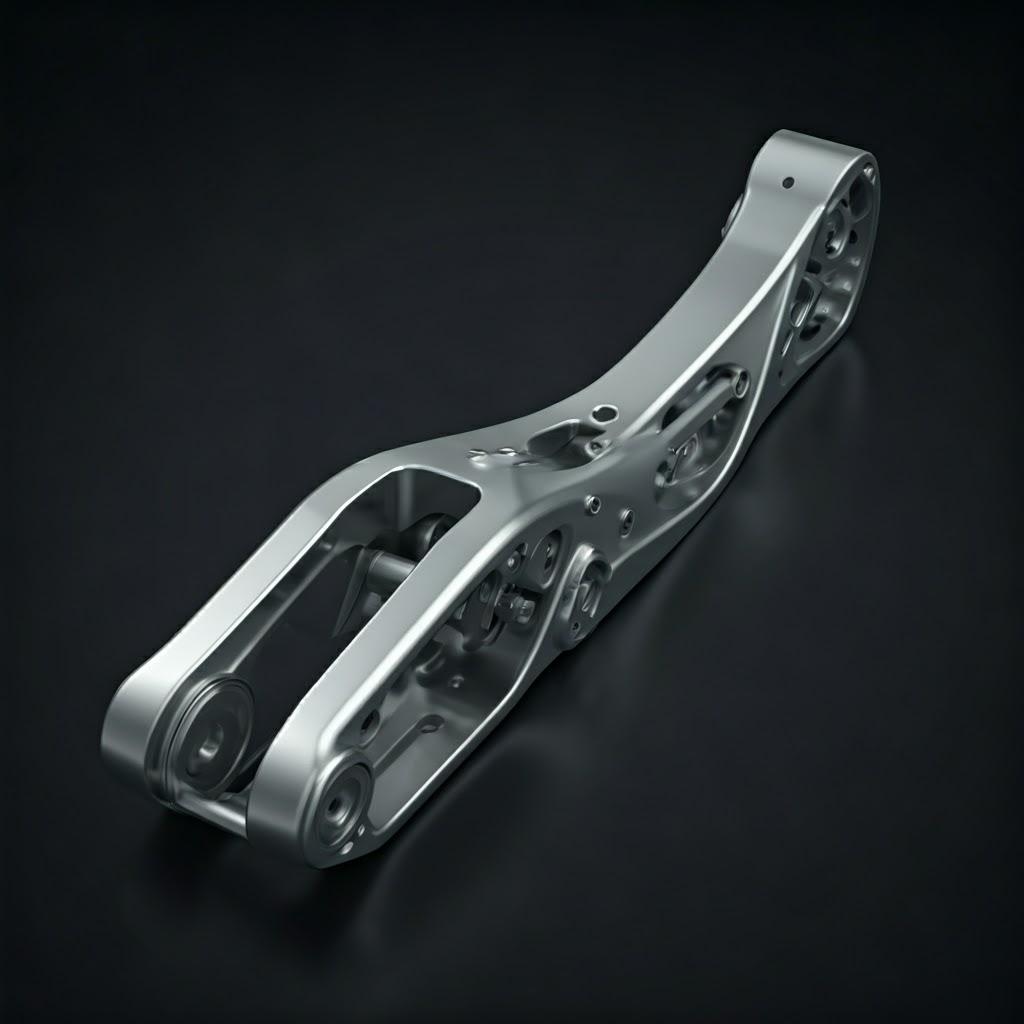

Odhad nákladových faktorů a doby realizace pro 3D tištěné západky

Přestože aditivní výroba kovů přináší významné výkonnostní a konstrukční výhody pro letecké součásti, jako jsou například západky kapotáže, je pro plánování projektů, sestavování rozpočtu a řízení očekávání v rámci technických oddělení a oddělení veřejných zakázek zásadní porozumět související struktuře nákladů a typickým dodacím lhůtám. Na rozdíl od tradičních metod hromadné výroby, kde při nízkých objemech dominují náklady na nástroje, jsou náklady na AM řízeny jinými faktory, které souvisejí především se spotřebou materiálu, časem stroje a rozsáhlým následným zpracováním.

Rozdělení nákladových faktorů:

  1. Náklady na materiál:
    • Cena prášku: To je významná hnací síla. Kovové prášky pro letecký průmysl jsou drahé, přičemž Ti-6Al-4V je obvykle několikanásobně dražší na kilogram než AlSi10Mg nebo nerezové oceli. Náklady se mohou pohybovat od ~50-150 USD/kg u hliníku/ocelí až po ~200-500 USD+/kg u titanových slitin, v závislosti na kvalitě, certifikaci a dodavateli. Hromadné ceny pro velkoobchodní B2B objednávky mohou nabídnout určité snížení.
    • Spotřebovaný materiál: To zahrnuje objem závěrečné části plus objem podpůrných konstrukcí plus veškerý materiál potřebný pro svědky kontroly procesu nebo destruktivní zkušební kupony vytištěné vedle dílu. Efektivní DfAM (optimalizace topologie, minimalizace podpory) přímo snižuje spotřebu materiálu.
    • Obnovení/recyklace prášku: Přestože se prášek recykluje, je často nutné míchat použitý prášek s původním práškem (míra obnovy), aby se zachovala kvalita, což se promítá do efektivních nákladů na materiál.
  2. Náklady na strojový čas:
    • Hodinová sazba: Stroje AM představují značné kapitálové investice a poskytovatelé si za jejich použití účtují hodinovou sazbu. Sazby se liší v závislosti na typu stroje (L-PBF vs. EBM/SEBM), velikosti a schopnostech (50 &#8211 USD; 200 a více USD/hodina je hrubé rozmezí).
    • Doba výstavby: To je dáno:
      • Výška dílu (osa Z): Primárním motorem je tisk po vrstvách. Vyšší díly se tisknou déle.
      • Objem dílu/plocha na vrstvu: Větší objem nebo větší průřezové plochy na jednu vrstvu vyžadují více času skenování.
      • Počet dílů na sestavení: Efektivní uložení více západek na jedné konstrukční desce maximalizuje využití stroje a snižuje náklady na jeden díl.
      • Tloušťka vrstvy & amp; Parametry: Silnější vrstvy se vytvářejí rychleji, ale mohou zhoršit rozlišení a kvalitu povrchu.
    • Doba nastavení/odstranění: Pracovní doba na přípravu stroje, načtení souboru sestavení, vyložení hotového sestavení a počáteční čištění.
  3. Náklady na pracovní sílu:
    • Předběžné zpracování: Čas inženýrů na konzultace DfAM, přípravu CAD, simulaci stavby a generování podpůrných konstrukcí.
    • Obsluha stroje: Kvalifikovaní technici sledující proces výstavby.
    • Práce po zpracování: Může být značná a zahrnuje:
      • Odprašování
      • Ruční odstranění podpory (často časově náročné)
      • Základní dokončovací práce (např. broušení podpěrných vroubků)
      • Manipulace s díly a jejich příprava pro externí procesy (tepelné zpracování, HIP, obrábění)
      • Kontrolní práce (vizuální, rozměrová)
  4. Náklady na následné zpracování (specifické procesy):
    • Úleva od stresu / tepelné ošetření: Náklady závisí na době pece, velikosti dávky a požadované atmosféře (vakuum/inertní plyn je dražší). Tepelné zpracování s certifikací NADCAP je dražší.
    • Izostatické lisování za tepla (HIP): Významný nákladový faktor kvůli specializovanému vybavení a dlouhým cyklům. Náklady závisí na velikosti nádoby, parametrech cyklu a účinnosti dávkování. Často se účtují za cyklus nebo za kilogram.
    • CNC obrábění: Účtuje se na základě času programování, času seřízení stroje, času obrábění (v závislosti na složitosti), nástrojů a požadovaných tolerancí/dokončení.
    • Povrchová úprava/povlak: Náklady se značně liší v závislosti na metodě (tromlování, leštění, eloxování, lakování) a specifikacích.
    • Nedestruktivní zkoušení (NDT): Náklady závisí na metodě (FPI je relativně levná, CT skenování může být nákladné), velikosti/složitosti dílu a požadovaném rozsahu kontroly.
  5. Náklady na zajištění kvality a certifikaci:
    • Náklady spojené s udržováním systémů AS9100/ISO 9001, prováděním požadované kvalifikace materiálů a procesů, vytvářením balíčků dokumentace (zprávy FAI, certifikáty shody) a řízením certifikovaných dodavatelů. Tyto náklady jsou často zahrnuty do režijních nákladů nebo jsou účtovány samostatně.
  6. Režijní náklady a zisk:
    • Standardní obchodní náklady zahrnující zařízení, administrativu, režijní náklady na inženýrské práce a ziskovou marži poskytovatele služeb.

Faktory ovlivňující dobu realizace:

Dodací lhůta pro 3D tištěnou leteckou západku je celková doba od zadání objednávky do dodání dílu a může se značně lišit. Pro zadávání zakázek je zásadní pochopit faktory, které k tomu přispívají:

  1. Dokončení návrhu & Kótování: Počáteční zpětná komunikace, kontrola DfAM, vytvoření nabídky (může trvat několik dní).
  2. Dostupnost materiálu: Zajištění správné certifikované šarže prášku na skladě nebo její objednání, pokud je to nutné (může se prodloužit o dny/týdny).
  3. Plánování strojů & Fronta: Poskytovatel’má nevyřízené zakázky, které určují, kdy může být sestavení zahájeno. Složitá sestavení vyžadující specifické stroje mohou mít delší fronty (dny až týdny).
  4. Skutečná doba tisku: Může se pohybovat od hodin pro malé, jednotlivé díly až po několik dní pro velké nebo složité stavby s mnoha díly.
  5. Chlazení & amp; Odprašování: Obvykle trvá několik hodin až jeden den.
  6. Fronta následného zpracování & čas:Často největší proměnná a potenciální překážka.
    • Léčba stresu/tepla: Vyžaduje plánování pece, dobu cyklu (hodiny až dny) a chlazení.
    • HIP: Dlouhé cykly (často > 12 hodin) a plánování ve specializovaných zařízeních HIP (může se prodloužit o dny až týdny).
    • Odstranění podpory & Základní povrchová úprava: Závisí na práci (hodiny až dny).
    • Obrábění: Záleží na složitosti a dostupnosti obráběcí dílny (dny až týdny).
    • NDT & amp; Inspekce: Plánování a provádění zkoušek (dny).
  7. Přeprava & Logistika: Doba přepravy (dny).

Typické rozmezí dodací lhůty:

  • Jednoduché prototypy (minimální následné zpracování): 5 – 15 pracovních dnů
  • Funkční prototypy (s tepelným zpracováním, základní obrábění): 2 – 5 týdnů
  • Plně kvalifikované výrobní díly (všechny kroky včetně HIP, kompletní NDT, FAI): 6 – 12+ týdnů

Řízení nákladů a dodacích lhůt:

  • Optimalizace designu (DfAM): Minimalizace objemu a podpěr snižuje množství materiálu a dobu tisku. Návrh pro snadnější následné zpracování šetří práci.
  • Konsolidace částí: Může zkrátit celkovou dobu výroby a montáže, i když je samotný díl AM složitý.
  • Hnízdění: Tisk více dílů na jedno sestavení výrazně snižuje náklady na strojní čas na jeden díl. Pomáhá plánování pro sériovou výrobu B2B.
  • Čiré specifikace: Předložením úplných a jednoznačných výkresů a specifikací předem se vyhnete zpoždění a chybám v cenové nabídce. Uveďte pouze nezbytné tolerance a povrchové úpravy.
  • Komunikace s partnery: Udržujte otevřenou komunikaci s poskytovatelem AM ohledně plánování, možných překážek a očekávání.
  • Realistické plánování: Do projektových plánů zapracujte realistické časové plány, zejména s ohledem na fronty po zpracování.

Pochopením těchto faktorů ovlivňujících náklady a složek dodací lhůty mohou letecké společnosti činit informovaná rozhodnutí o použití AM kovů pro západky kapotáží a efektivně spolupracovat se svými vybranými B2B výrobními partnery při řízení rozpočtů a harmonogramů.

Často kladené otázky (FAQ) o 3D tištěných leteckých západkách

Vzhledem k tomu, že se aditivní výroba kovů stále více prosazuje v leteckém průmyslu, inženýři, konstruktéři a odborníci na nákupy mají často specifické otázky týkající se možností, spolehlivosti a implementace 3D tištěných součástí, jako jsou západky pro upevnění kapotáže. Zde jsou odpovědi na některé často kladené otázky:

Otázka 1: Jsou 3D tištěné kovové západky stejně pevné a spolehlivé jako tradičně vyráběné (např. obráběné ze sochoru)?

A: Ano, pokud jsou kovové díly AM správně navrženy, vyrobeny a následně zpracovány, mohou dosahovat nebo dokonce překonávat mechanické vlastnosti (např. pevnost v tahu, mez kluzu, únavovou životnost) ekvivalentních dílů vyrobených tradičními metodami, jako je obrábění nebo odlévání. Mezi klíčové faktory zajišťující pevnost a spolehlivost patří: * Ekvivalence materiálu: Začínáme s vysoce kvalitními, certifikovanými prášky pro letecký průmysl (např. Ti-6Al-4V, AlSi10Mg), které zajišťují, že základní materiál splňuje specifikace. * Optimalizace procesů: Použitím ověřených a přísně kontrolovaných parametrů tisku se dosahuje vysoké hustoty (typicky 99,5 %, po HIP téměř 100 %) a pevného metalurgického spojení mezi vrstvami. * Řízení mikrostruktury: Pro dosažení požadované mikrostruktury a optimalizaci vlastností, jako je pevnost, tažnost a odolnost proti únavě, je rozhodující vhodné tepelné zpracování (uvolnění napětí, žíhání, stárnutí). * Eliminace pórovitosti: Lisování za tepla (HIP) je často povinné pro kritické letecké AM díly, protože eliminuje vnitřní dutiny, které by mohly ohrozit únavovou životnost a celkovou integritu. * Důkladné testování: Nedestruktivní zkoušky (NDT), jako je CT skenování, ověřují vnitřní nezávadnost, zatímco destruktivní zkoušky vzorků ověřují vlastnosti materiálu pro každou sestavu nebo dávku. * DfAM: Konstrukční účinnost zajišťuje návrh dílu speciálně pro zatížení, kterému bude vystaven, s využitím optimalizace topologie. Díky těmto opatřením mohou 3D tištěné západky nabídnout srovnatelnou nebo vyšší spolehlivost, často s další výhodou snížené hmotnosti a konsolidované konstrukce. Nejdůležitější je spolupráce se zkušeným poskytovatelem AM řešení pro letectví a kosmonautiku s důkladnou kontrolou kvality.

Otázka 2: Jaké certifikace jsou nutné pro použití 3D tištěných západek v letadlech?

A: Použití jakékoli součásti, zejména konstrukční, jako je západka kapotáže, v certifikovaném letadle vyžaduje prokázání shody s přísnými předpisy o letové způsobilosti (např. FAA Part 23/25, EASA CS-23/25). To zahrnuje několik úrovní certifikace a kvalifikace: * Systém kvality dodavatele: Výrobce by měl být v ideálním případě certifikován podle AS9100. * Akreditace zvláštního procesu: Klíčové kroky následného zpracování, jako je tepelné zpracování a nedestruktivní zkoušení, obvykle vyžadují akreditaci NADCAP pro zařízení, které je provádí. * Specifikace materiálu: Použitý prášek musí splňovat příslušné materiálové normy (např. specifikace AMS pro Ti-6Al-4V nebo AlSi10Mg) a musí být plně sledovatelný. * Specifikace procesu: Celý výrobní proces (parametry tisku, kroky následného zpracování) musí být definován, zdokumentován, kontrolován a často schválen výrobcem letadel nebo certifikačním orgánem prostřednictvím specifikace procesu. * Kvalifikace dílů: Konkrétní konstrukce západky musí být podrobena přísným zkouškám (statická pevnost, únava, zkoušky vlivu prostředí), aby se prokázalo, že splňuje všechny požadavky na výkon definované integrátorem letadla nebo poskytovatelem MRO. To často zahrnuje zprávu “First Article Inspection” (FAI) a případně specifická schválení OEM. * Osvědčení letové způsobilosti: V konečném důsledku je integrátor letadla zodpovědný za to, že v rámci celkové certifikace letadla prokáže regulačnímu orgánu (FAA/EASA), že instalovaná západka splňuje všechny platné požadavky na letovou způsobilost. Pouhý potisk součásti nestačí; je zapotřebí komplexní kvalifikační a certifikační balíček zahrnující konstruktéra, výrobce a integrátora letadla.

Otázka 3: Lze 3D tisk z kovu použít pro výměnu nebo MRO (údržba, oprava, generální oprava) stávajících konstrukcí západek?

A: Ano, technologie AM pro obrábění kovů je významným příslibem pro MRO a náhradu starších dílů, ale je spojena se specifickými problémy a úvahami: * Skenování do tisku: Pokud nejsou k dispozici původní výkresy, lze stávající západky naskenovat ve 3D a vytvořit model CAD. Skenování však nemusí dokonale zachytit vnitřní prvky a tolerance je třeba pečlivě ověřit. Může být nutné zpětné inženýrství. * Ekvivalence materiálu: Náhradní díl musí být obvykle vyroben ze stejného materiálu nebo z certifikovaného ekvivalentu schváleného pro danou aplikaci. Pokud je původní materiál zastaralý nebo neznámý, je pro kvalifikaci náhradního AM materiálu nutná rozsáhlá technická analýza a testování. * Certifikační cesta: Zavedení náhradního dílu AM vyžaduje jasnou certifikační cestu. To může zahrnovat prokázání rovnocennosti s původním dílem (“náhrada podle tvaru, uložení a funkce&#8221) nebo získání doplňkového typového osvědčení (STC) nebo jiného schváleného postupu opravy/úpravy. Regulační orgány aktivně vyvíjejí jasnější pokyny pro AM díly v MRO. * Ekonomická životaschopnost: U starších dílů s nízkou poptávkou, u nichž se původní nástroje ztratily nebo již neexistují dodavatelé, může být AM vysoce nákladově efektivní ve srovnání s opětovným obráběním pro tradiční výrobu. * Výhody: AM umožňuje výrobu náhradních dílů na vyžádání, což snižuje skladové zásoby a potenciálně zkracuje dobu obratu MRO.

Otázka 4: Jaké jsou náklady na 3D tištěné západky v porovnání se strojově vyráběnými západkami, zejména v případě malosériové výroby?

A: Srovnání nákladů je složité a závisí do značné míry na složitosti dílu, materiálu, objemu a požadovaném následném zpracování: * Nízký objem (prototypy, 1-100 kusů): Kov AM je často nákladově efektivnější než obrábění. AM totiž umožňuje vyhnout se vysokým počátečním nákladům na zakázkové nástroje, přípravky a složité CNC programování spojené s obráběním složitých tvarů ze sochorů, zejména u drahých materiálů, jako je titan, kde obrábění vytváří značný odpad. * Velký objem (1000 kusů): Tradiční CNC obrábění nebo odlévání se obvykle stává nákladově efektivnější protože náklady na nástroje se amortizují na mnoho dílů a doba obráběcího cyklu na jeden díl může být u jednodušších geometrií kratší než doba sestavení AM. * Faktor složitosti: U velmi složitých západek nebo u těch, které významně využívají konsolidace částí, může AM zůstat konkurenceschopný i při vyšších objemech, protože eliminuje montážní práci a zjednodušuje dodavatelský řetězec. Hodnota úspory hmotnosti dosažená díky optimalizaci topologie AM po dobu životnosti letadla (úspora paliva) může také změnit ekonomickou rovnováhu ve prospěch AM, i když počáteční náklady na díl jsou vyšší (analýza celkových nákladů na vlastnictví). * Materiálový odpad: U drahých materiálů, jako je Ti-6Al-4V, představuje AM’nižší poměr nákup/let významnou nákladovou výhodu ve srovnání se subtraktivním obráběním. Shrnuto: AM vyniká u složitých, nízkoobjemových nebo vysoce optimalizovaných dílů, zatímco tradiční metody jsou často lepší pro jednodušší, velkoobjemové díly. Vždy se doporučuje provést podrobnou analýzu nákladů na základě konkrétního návrhu západky a výrobního scénáře.

Otázka 5: Jaké informace jsou potřeba k získání přesné cenové nabídky na 3D tisk západky kapotáže pro letecký průmysl?

A: Pro přesnou kalkulaci a odhad doby realizace potřebuje poskytovatel služeb AM pro kovy obvykle následující informace: * Model CAD: 3D model ve standardním formátu (např. STEP, IGES, STL – pro výrobní data se však upřednostňuje STEP). * Technický výkres: 2D výkres specifikující kritické rozměry, tolerance (s jasným uvedením tolerancí podle konstrukce a podle obrábění), požadavky na povrchovou úpravu (hodnoty Ra pro konkrétní povrchy), GD&T (geometrické rozměry a tolerance) a veškeré specifické požadavky na kontrolu. * Specifikace materiálu: Přesná požadovaná slitina (např. Ti-6Al-4V Grade 5) a požadovaná materiálová norma (např. AMS 4928). * Požadavky na následné zpracování: Jasně uveďte všechny požadované kroky: cyklus odlehčování/tepelného zpracování, požadavek na HIP, specifické obráběcí operace, povrchovou úpravu, specifikace povlaků. * Testování & amp; Inspekce: Podrobně uveďte všechny požadované nedestruktivní zkoušky (specifikujte metodu a rozsah), požadavky na destruktivní zkoušky (např. tahové kupony) a požadavky na dokumentaci (např. zpráva FAI, certifikát o shodě, materiálové certifikáty). * Množství: Počet požadovaných dílů (uveďte, zda se jedná o prototyp nebo o sériovou výrobu, umožňující kótování sériové výroby). * Požadované datum dodání/časový harmonogram: Požadovaná doba realizace pro posouzení proveditelnosti v porovnání se současnou kapacitou. * Požadavky na certifikaci: Uveďte požadovaný systém kvality (AS9100) a případné speciální procesní certifikace (NADCAP). Poskytnutí komplexních informací předem umožní poskytovateli AM poskytnout přesnou cenovou nabídku a zabrání zpoždění způsobenému chybějícími informacemi.

Závěr: Využití aditivní výroby pro pokročilé letecké a vesmírné systémy se západkami

Cesta složitostí využití aditivní výroby kovů pro západky pro upevnění leteckých kapotáží odhaluje technologii, která je připravena nově definovat způsob navrhování, výroby a používání těchto kritických součástí. Překonává omezení tradičních subtraktivních metod a nabízí přesvědčivý soubor výhod, které jsou jedinečně vhodné pro náročné prostředí leteckého průmyslu. Schopnost vytvářet vysoce komplexní, topologicky optimalizované geometrie umožňuje významnou snížení hmotnosti bez narušení strukturální integrity - což je prvořadý cíl při konstrukci letadel, který se přímo promítá do úspory paliva a zvýšení výkonu. Kromě toho je výkon konsolidace částí, integrace více funkcí do jediné tištěné součásti nejen dále snižuje hmotnost, ale také zjednodušuje montáž, zvyšuje spolehlivost díky eliminaci spojů a spojovacích prvků a zefektivňuje pořizování B2B a logistiku MRO.

Přijetí pokročilých, v letectví osvědčených materiálů, jako jsou např Ti-6Al-4V pro vysokopevnostní a vysokoteplotní aplikace a AlSi 10Mg pro lehká a nákladově efektivní řešení v kombinaci s geometrickou volností, kterou nabízí technologie AM, umožňuje konstruktérům navrhovat západky, které jsou skutečně optimalizované pro jejich specifickou funkci a provozní prostředí. Využití tohoto potenciálu však závisí na přijetí Design pro aditivní výrobu (DfAM) principy a pochopení nuancí procesu AM, od strategií orientace konstrukce až po požadavky na následné zpracování, jako je tepelné zpracování, HIP a přesné dokončování.

Zvládnutí problémů spojených s AM - řízení zbytkového napětí, zajištění důkladného odstranění prášku, dosažení přísných tolerancí a zmírnění pórovitosti - vyžaduje pečlivou kontrolu procesu, pokročilé simulační nástroje a přísné protokoly pro zajištění kvality. To podtrhuje naprostou nezbytnost spolupráce se správnými partnery poskytovatel služeb 3D tisku kovů. Ideální partner disponuje nejen nejmodernějším vybavením (například pokročilými tiskárnami SEBM a práškovými systémy VIGA/PREP), ale také hlubokými odbornými znalostmi v oblasti leteckého průmyslu, solidními certifikáty kvality (AS9100, NADCAP pro příslušné procesy), osvědčenými schopnostmi DfAM a závazkem k transparentnosti a spolupráci.

S tím, jak technologie dozrává, kvalifikační procesy se standardizují a rozšiřuje se nabídka materiálů, se nepochybně zrychlí zavádění technologie AM pro konstrukční součásti letectví a kosmonautiky, jako jsou například západky kapotáže. Představuje klíčový faktor pro konstrukce letadel příští generace, který nabízí vyšší výkon, větší flexibilitu konstrukce, odolnější dodavatelské řetězce a nové možnosti pro efektivní strategie MRO.

Pro letecké inženýry a manažery veřejných zakázek, kteří hledají inovativní řešení složitých problémů, již aditivní výroba kovů není futuristickým konceptem, ale hmatatelným a výkonným nástrojem. Pokud zkoumáte možnosti 3D tisku pro své letecké zámkové systémy nebo jiné kritické součásti, doporučujeme vám, abyste se obrátili na odborníky v této oblasti.

Kontaktujte Met3dp ještě dnes prodiskutovat vaše konkrétní požadavky na projekt, dozvědět se více o našich komplexních řešeních aditivní výroby, včetně špičkových tiskáren SEBM a vysoce kvalitních kovových prášků, a zjistit, jak můžeme ve spolupráci s vámi urychlit vaši cestu do budoucnosti letecké výroby. Navštivte naše webové stránky na adrese https://met3dp.com/ prozkoumat naše možnosti.

Sdílet na

Facebook
Cvrlikání
LinkedIn
WhatsApp
E-mailem

MET3DP Technology Co., LTD je předním poskytovatelem řešení aditivní výroby se sídlem v Qingdao v Číně. Naše společnost se specializuje na zařízení pro 3D tisk a vysoce výkonné kovové prášky pro průmyslové aplikace.

Dotaz k získání nejlepší ceny a přizpůsobeného řešení pro vaše podnikání!

Související články

Získejte Metal3DP
Produktová brožura

Získejte nejnovější produkty a ceník
